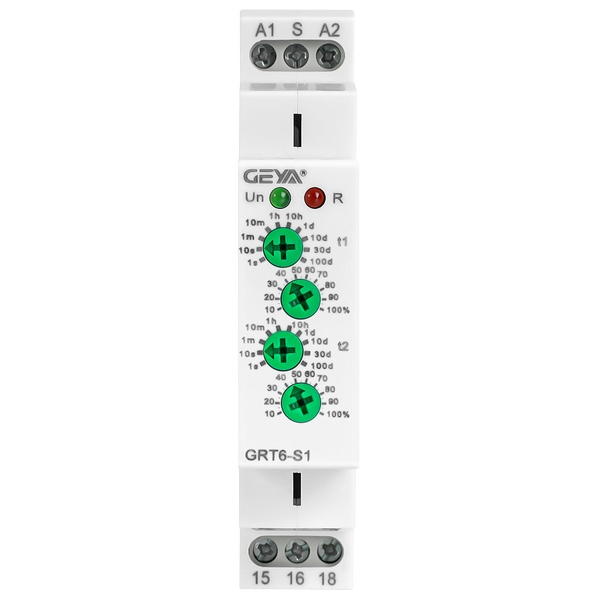

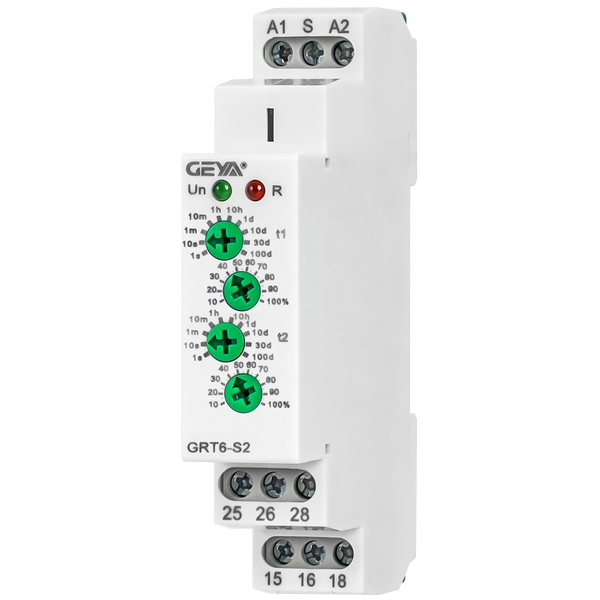

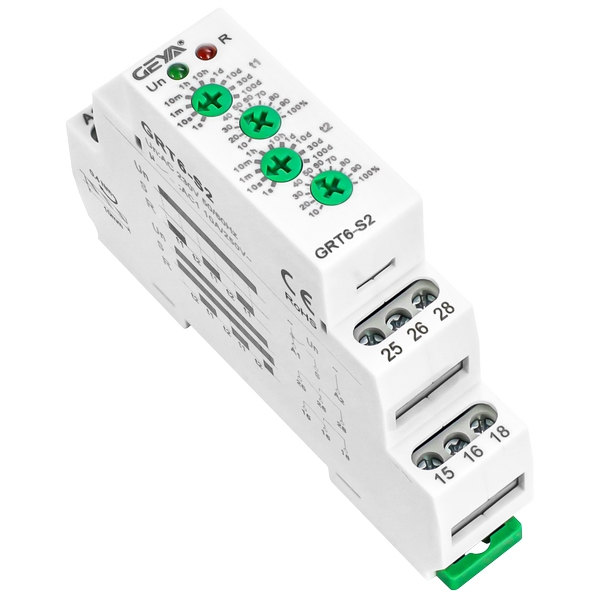

GRT6-S循環延時型時間繼電器

1、雙通道獨立延時控制

- 采用數字式時間芯片，允許ON（通電）與OFF（斷電）動作分別設置0.1s-100天

內的任意延時值，設定精度10%。典型應用如：先延時3秒啟動電機，再延時15分鐘自

動切斷電源，避免傳統繼電器單一延時模式的局限性。

2、10段式時間檔位選擇

- 提供1s/10s/1m/10m/1h/10h/1d/10d/30d/100d共10個基準檔位，通過旋鈕組

合實現100天內的任意設定。采用溫度補償電路，在-20℃ ~ +55℃環境下時序穩定

性。

3、智能模式切換

- 通過S-A1端口短接即可切換工作模式，無需額外工具，適應不同控制邏輯。

4、寬電壓兼容性

支持AC/DC 24V-240V輸入，兼容主流工業電源標準，降低系統適配復雜度。

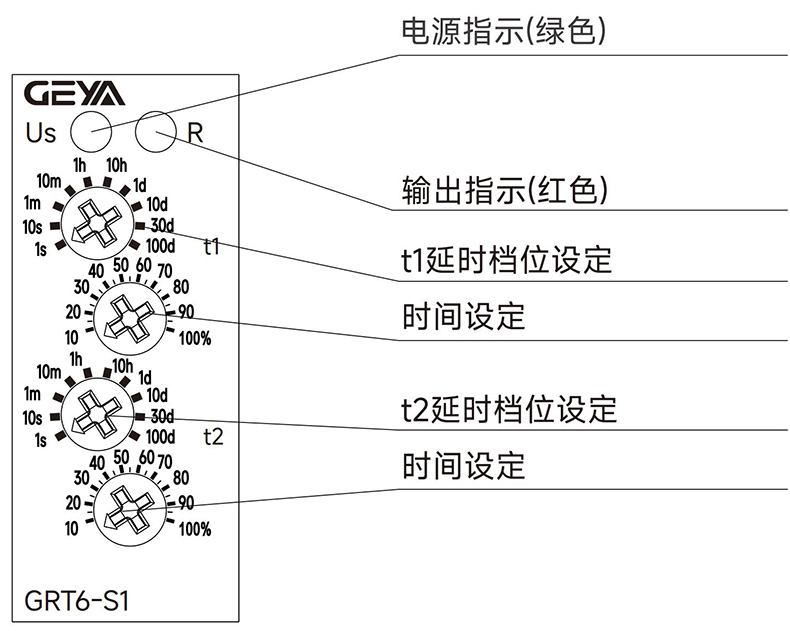

5、人機交互優化

- 雙色LED狀態指示：

· 紅色常亮：輸出指示

· 綠色閃爍：電源指示

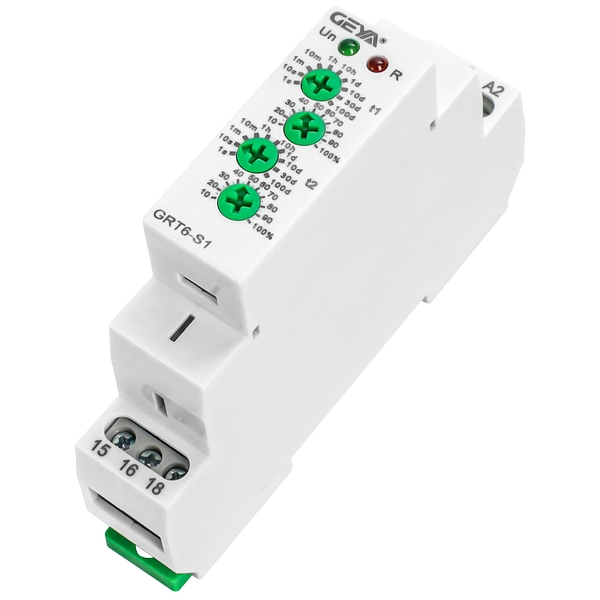

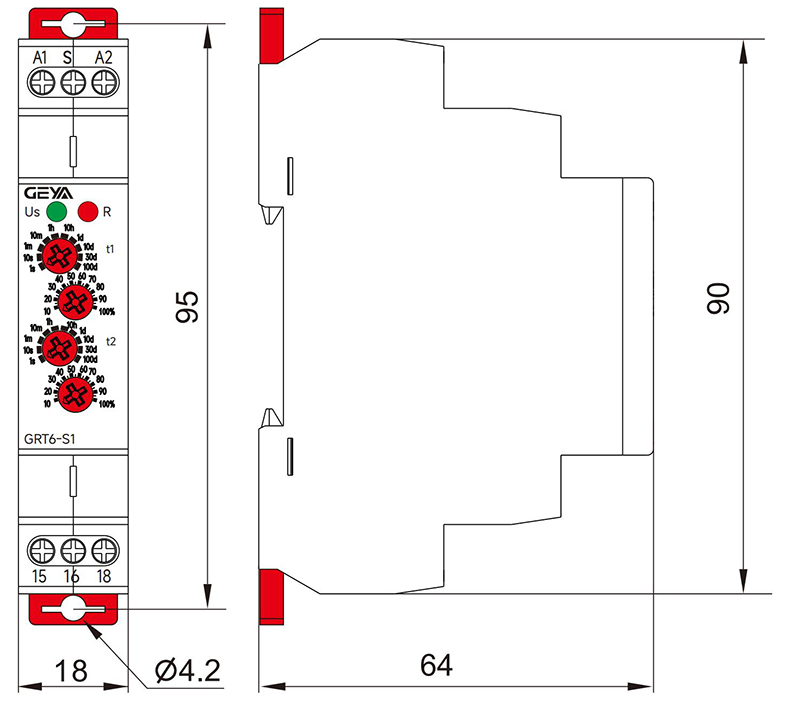

- 18mm超薄殼體符合35mm標準導軌安裝，防護等級IP20。

GRT6-S循環延時型時間繼電器應用場合：

1、工業加熱系統控制

- 在注塑機溫控中，設定加熱管工作15分鐘后停止5分鐘的循環時序，配合PID控制器

可實現±1℃的恒溫精度，較傳統接觸器方案節能20%以上。

2、智能照明管理系統

- 用于地下車庫多區照明輪巡：

· ON延時設定30秒實現漸亮啟動

· OFF延時設定2小時自動關閉閑置區域

· 通過模式切換實現工作日/節假日不同時序策略

3、自動化產線設備保護

- 作為沖壓設備安全聯鎖部件：

· 上電后延時10秒啟動（液壓系統預壓完成）

· 急停觸發后延時3分鐘關閉冷卻系統（殘余熱量散發）

4、農業灌溉控制

- 配合土壤濕度傳感器，實現"灌溉2小時-停歇3天"的節水循環模式，內置的防抖電路

可避免因瞬時降雨導致的誤觸發。

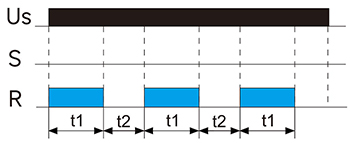

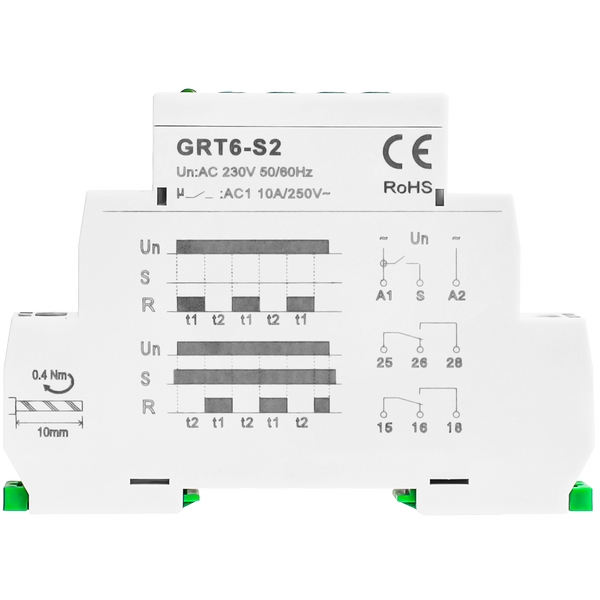

 當繼電器Us得電時，繼電器動作，開始

 t1延時，延時t1到后繼電器斷開，開始t2延

 時，延時t2到后，繼電器動作，如此循環不

 停。任意時刻Us斷電，繼電器復位。

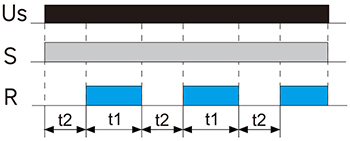

 短接A1-S，當繼電器Us得電時，繼

 電器開始t2延時，延時t2到后繼電器動

 作，開始t1延時，延時t1到后，繼電器

 斷開，如此循環不停。任意時刻Us斷

 電，繼電器復位。

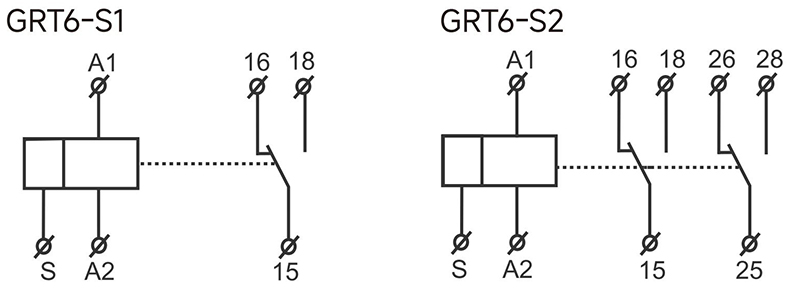

 注：兩組輸出的規格，兩組觸點是同時動作

 的。

 注：兩組輸出的規格，兩組觸點是同時

 動作的。
