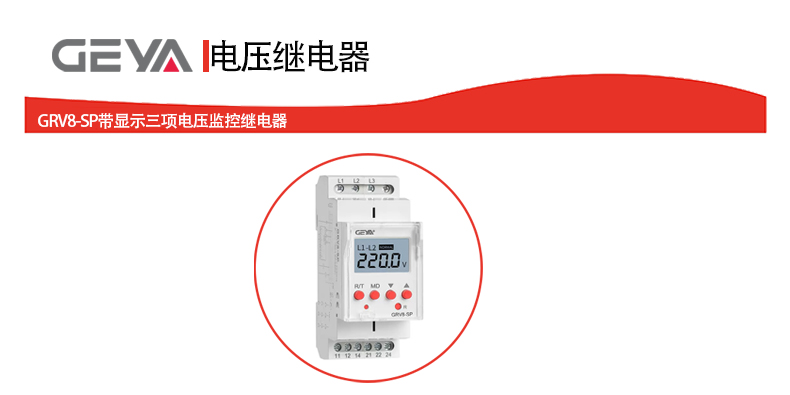

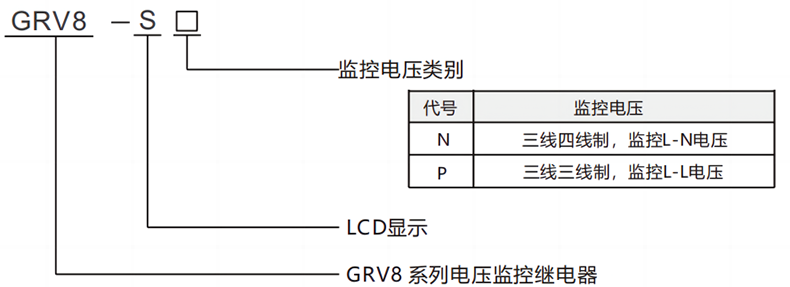

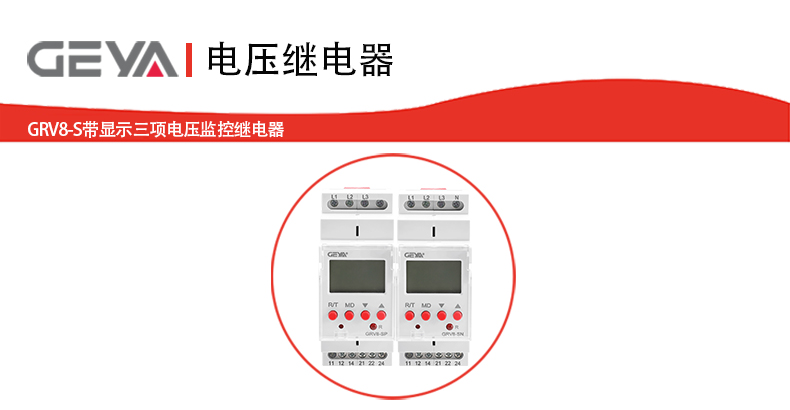

GRV8-SN/SP系列帶顯示三相電壓監控型電壓繼電器

1、智能化監控：集成自診斷功能，實時監測繼電器工作狀態，提升系統維護效率。

2、人機交互優化：直觀的界面設計降低操作門檻，簡化現場調試流程。

3、高適應性：寬電壓范圍兼容與多接線模式支持，適配復雜工業環境。

4、空間效率：超薄設計優化柜內布局，適用于高密度安裝場景。

5、可靠防護：多重電壓故障保護機制，降低設備損毀風險。

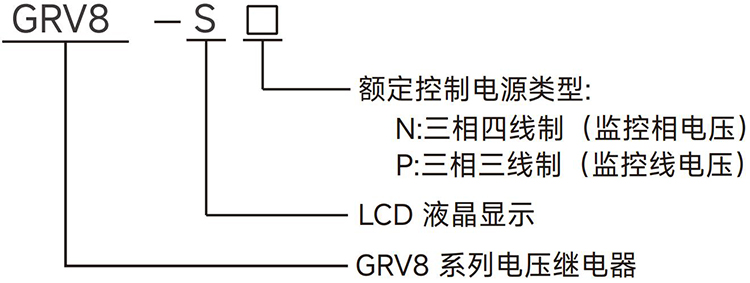

GRV8-S帶顯示三相電壓監控型電壓繼電器產品特點：

1、高精度真有效值測量

- 采用真有效值（TRMS）測量技術，精準反映電壓實際波形，有效應對諧波干擾，

監測數據可靠性。

2、多功能液晶顯示

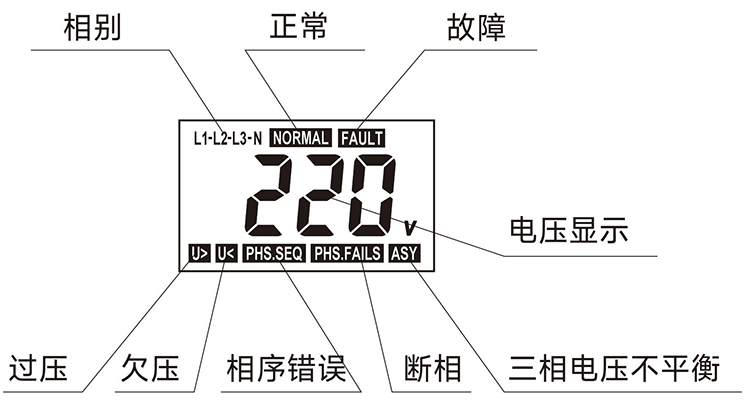

- 內置LCD顯示屏，實時顯示各相電壓值、狀態指示及故障類型，便于現場快速診斷

與參數設置。

3、靈活的系統適配性

- 支持三相三線（3P3L）與三相四線（3P4L）兩種接線模式，可適配多種額定電壓

系統（如220V、380V等）。

4、高測量精度

- 電壓測量誤差≤1%，滿足精密工業場景對電壓監測的精度需求。

5、緊湊型結構設計

- 模塊寬度僅36mm，支持標準35mm卡軌安裝，節省控制柜空間，提升系統集

成度。

GRV8-S帶顯示三相電壓監控型電壓繼電器產品應用：

1、三相電源過/欠壓保護

- 實時監測電網電壓波動，在過壓、欠壓或電壓不平衡時觸發告警或分閘指令，保障

用電設備安全運行。

2、設備逆向運行防護

- 通過相序監控功能，防止電機等旋轉設備因電源反相導致的機械損傷或安全事故。

3、雙電源切換控制

- 用于正常電源與應急電源（如發電機）的自動切換系統，供電連續性。

4、動力負載斷相保護

- 精確檢測三相系統中的缺相故障，及時切斷電源，避免電機燒毀或生產線停機損

失。

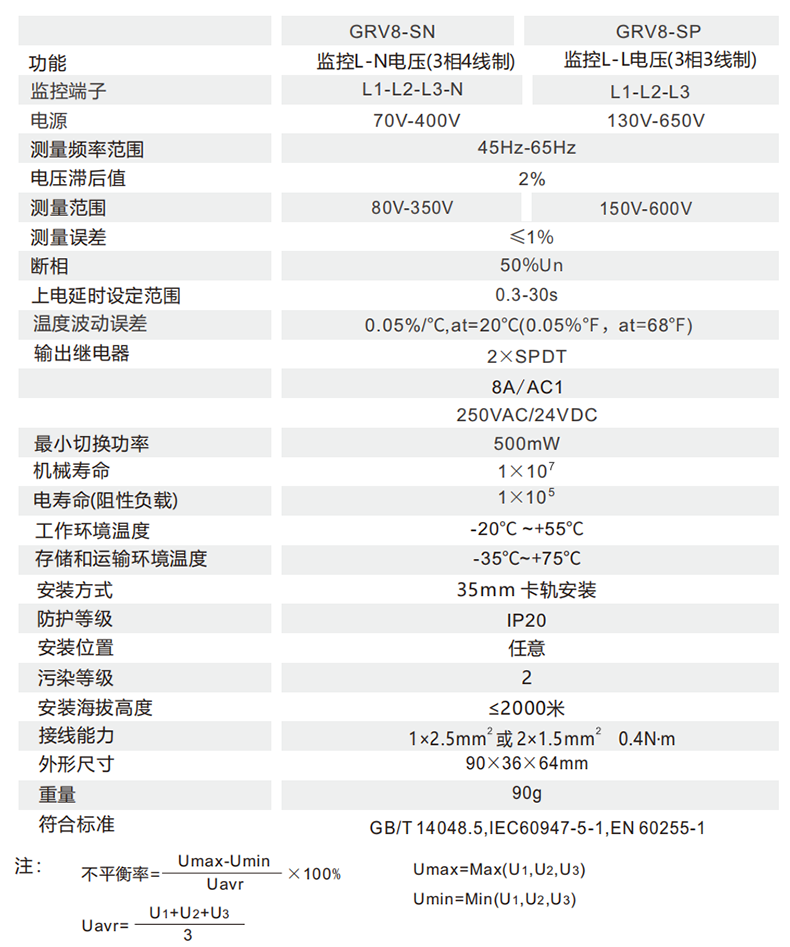

GRV8-S帶顯示三相電壓監控型電壓繼電器技術參數：

功能

監控端子

127-132-138-220-230

-240-254-265(P-N)

額定絕緣電壓

額定沖擊耐受電壓

測量頻率范圍

工作電壓范圍

電壓測量誤差

電壓固定滯后率

斷相電壓值

動作延時時間

溫度波動誤差

輸出

觸點電流

切換電壓

小切換功率

機械壽命

電壽命(阻性負載)

工作環境溫度

存儲和運輸環境溫度

安裝方式

防護等級

安裝位置

安裝海拔高度

污染等級

接線能力

外形尺寸

重量

GRV8-S帶顯示三相電壓監控型電壓繼電器屏幕操作說明：

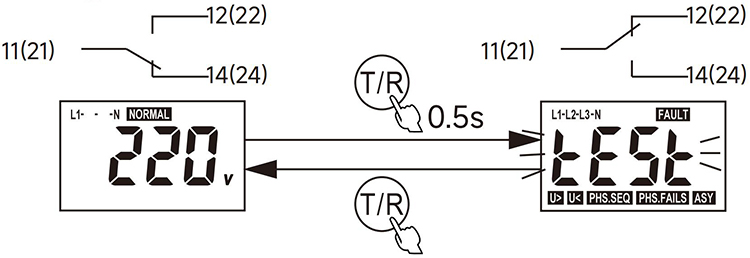

短按    鍵0.5s可試驗繼電器動作:

三相電壓查詢：

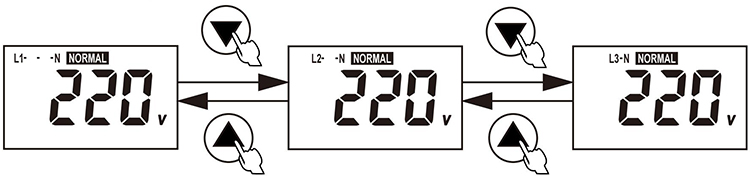

短按      鍵可查詢?nèi)嚯妷海?/span>

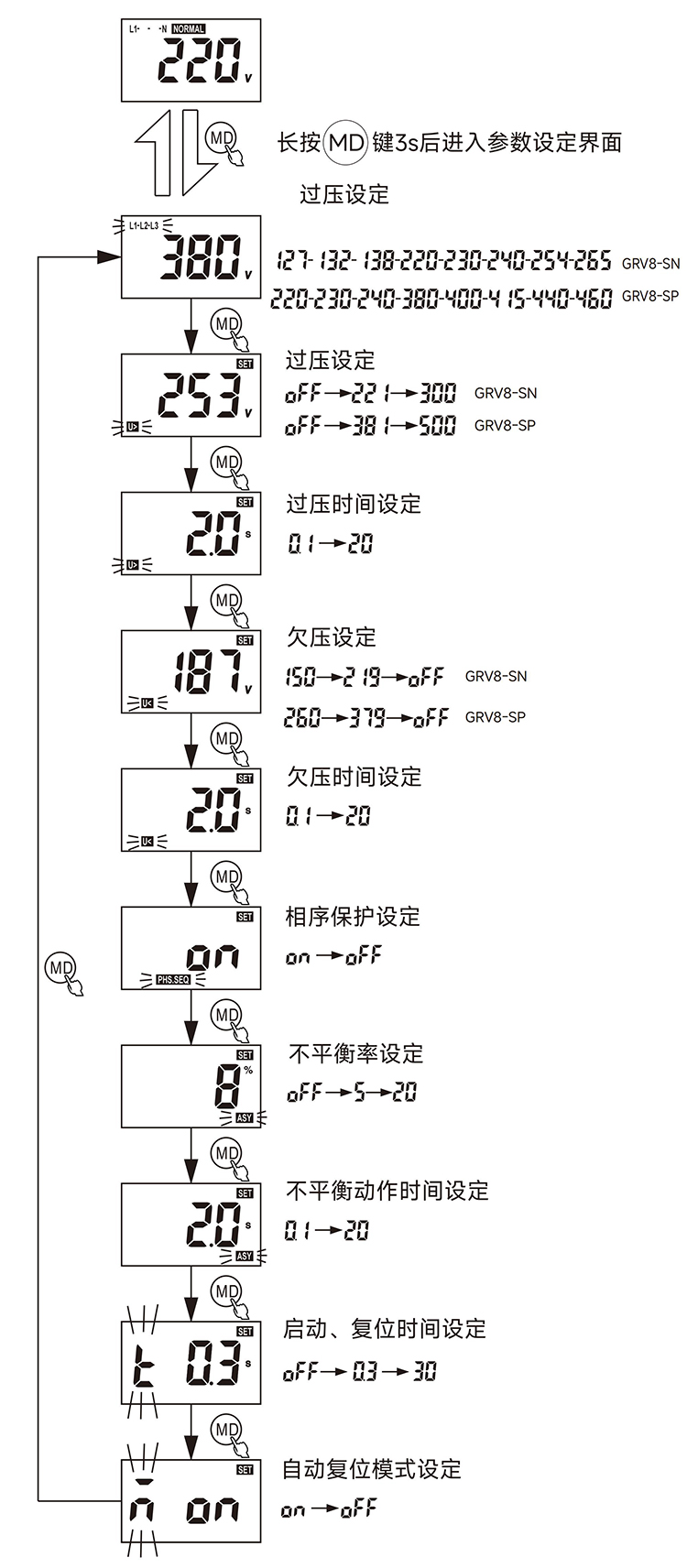

參數設定：

備注:

按 改變設置數,長按按鍵可以快速加減。

在設置完參數時，長按MD鍵3s退出，會自動保存設置的參數。如果連續60s沒有操

作按鍵，繼電器會自動退出菜單，但不會保存更改的參數。

在關閉過電壓保護、欠電壓保護或不平衡保護功能時，菜單不再顯示動作時間設置

流程。

GRV8-S帶顯示三相電壓監控型電壓繼電器設定參數表：

127-132-138-220-230

-415-440-460(P-P)

OFF,(Un+1)..350

OFF,(Un+1)..600

0.1..20s

80... (Un-1),OFF

150... (Un-1),OFF

0.1..20s

OFF-5%...20%

0.1..20S

ON-OFF

0.3...30s

ON-OFF

注意：“ON”表示該功能開啟，“OFF”表示該功能關閉

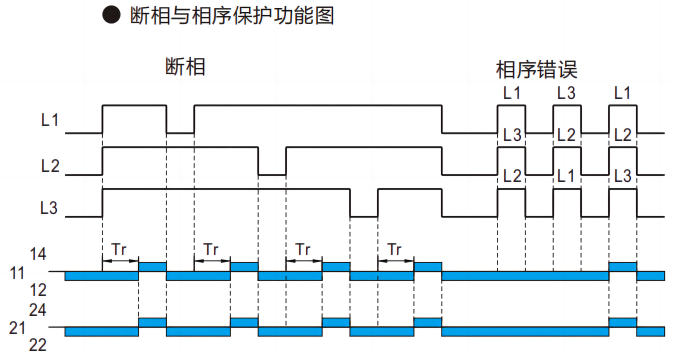

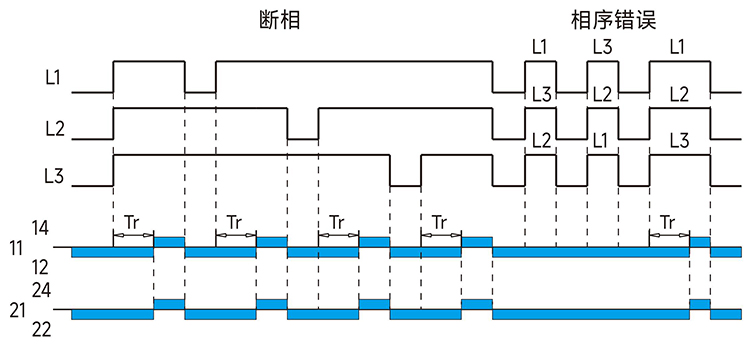

斷相與相序保護功能圖

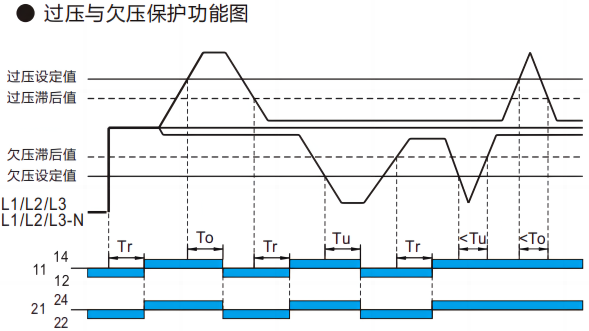

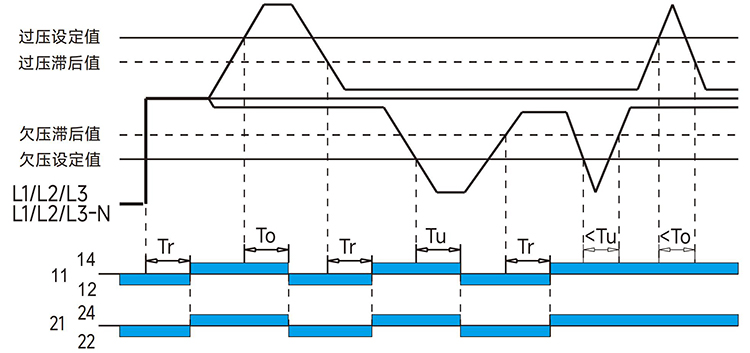

過壓與欠壓保護功能圖

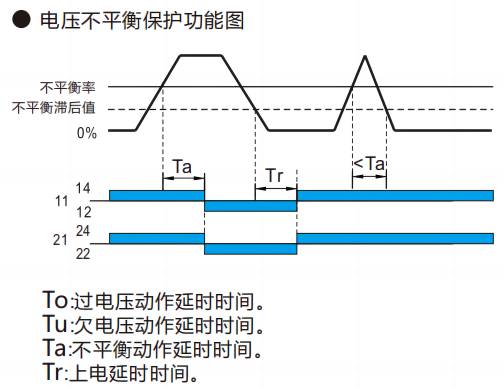

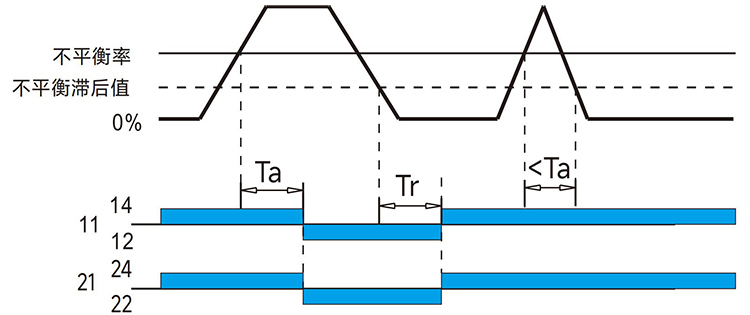

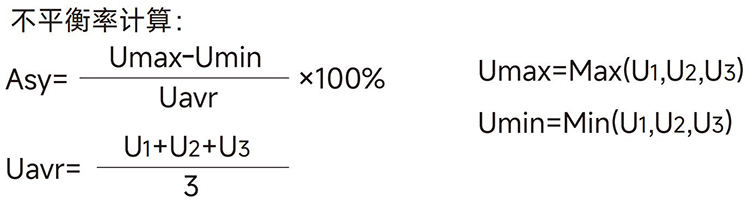

電壓不平衡保護功能圖

To:過電壓動作延時時間。

Tu:欠電壓動作延時時間。

Ta:不平衡動作延時時間。

Tr:啟動、復位時間。

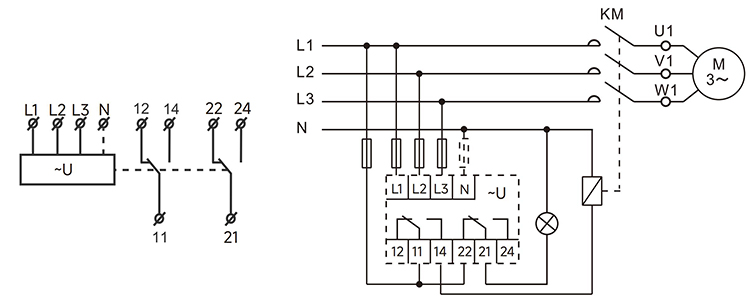

GRV8-S帶顯示三相電壓監控型電壓繼電器產品接線：

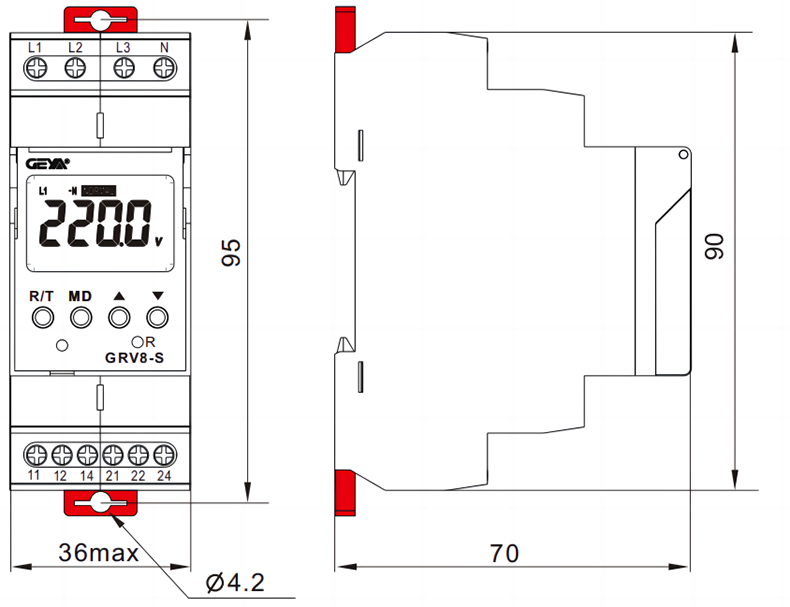

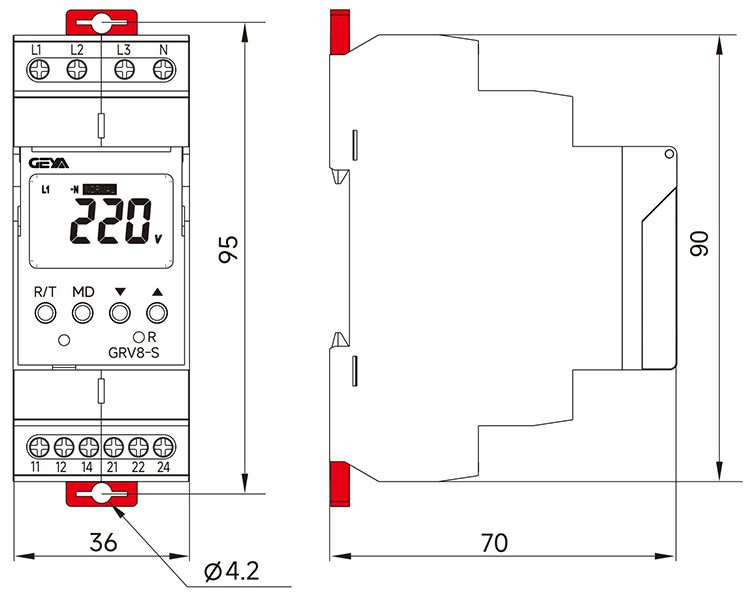

GRV8-S帶顯示三相電壓監控型電壓繼電器產品尺寸：
