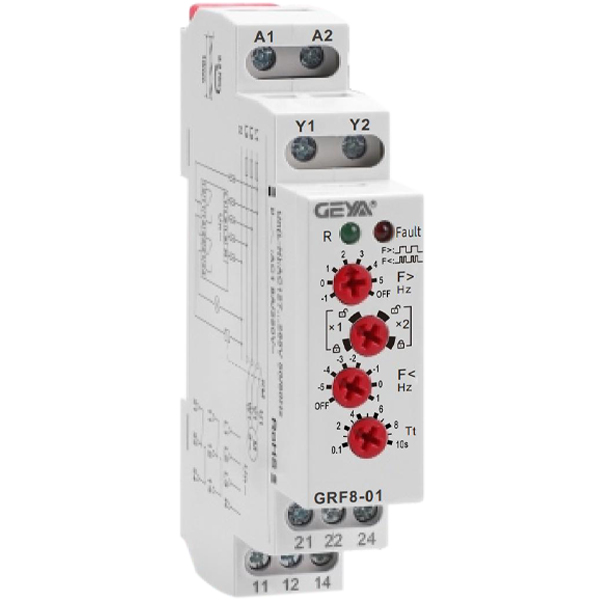

GRF8-01型頻率繼電器

GRF8-01型頻率繼電器以精準監測、快速響應和靈活配置為核心優勢，是現代化電力

系統不可或缺的智能衛士。無論是傳統發電領域還是新能源應用場景，都能為用戶構建起

堅固的頻率安全防線。

GRF8-01型頻率繼電器產品特點：

1、?雙重電源監控機制?

GRF8-01不僅實時監測外部電源頻率，還具備對自身工作電源的持續監控功能。這一

設計有效避免了因設備內部電源異常導致的監測失效，從源頭提升系統可靠性，監控

無死角。

2、?智能頻率切換適配?

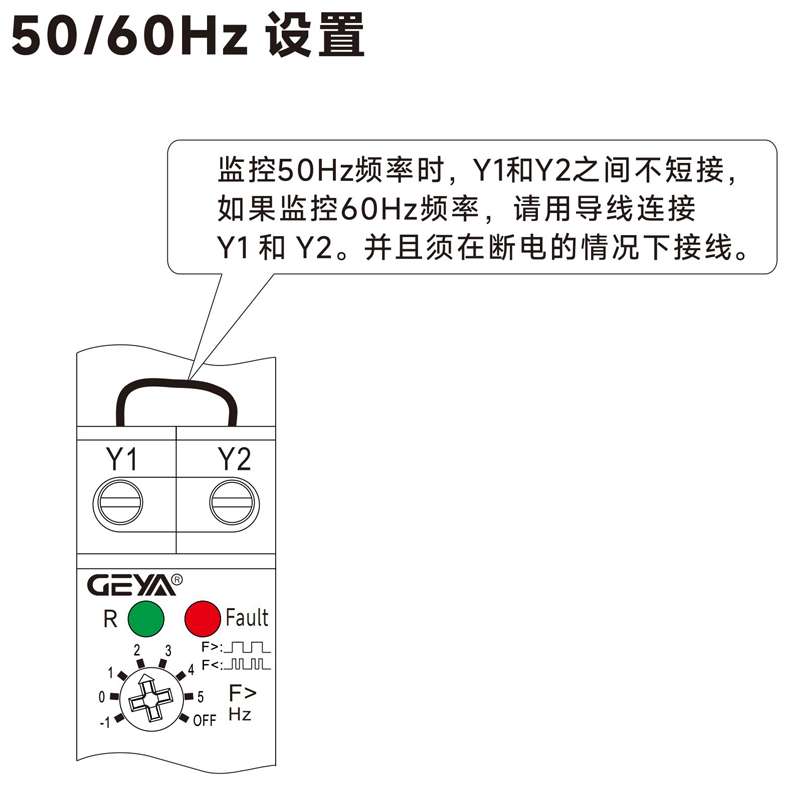

內置50Hz/60Hz雙模式可調配置，通過面板撥碼開關即可快速切換，完美適配全球不

同地區的電網標準。無論是歐洲工業設備還是亞太地區發電機組，均可無縫兼容，擴

展設備應用場景。

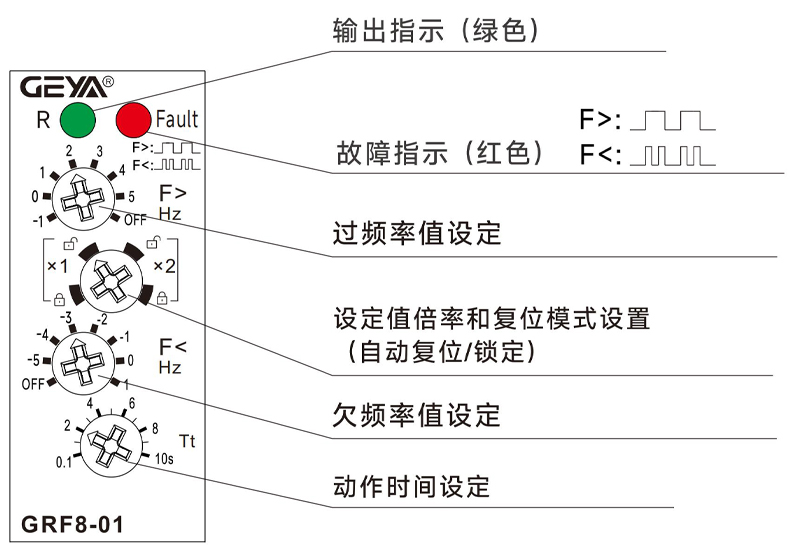

3、?多狀態可視化診斷?

創新采用LED指示燈系統：綠色、紅色，結合頻閃編碼技術，支持21種故障類型快速

識別。配合透明觀察窗設計，運維人員可在10米外直觀掌握設備狀態，大幅縮短故障定

位時間。

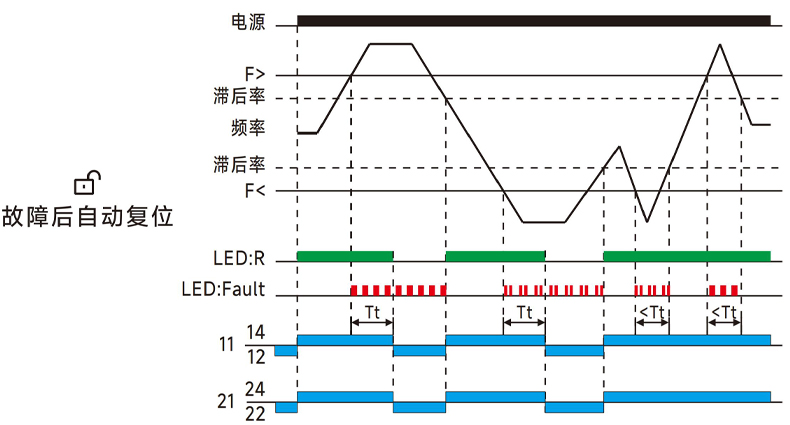

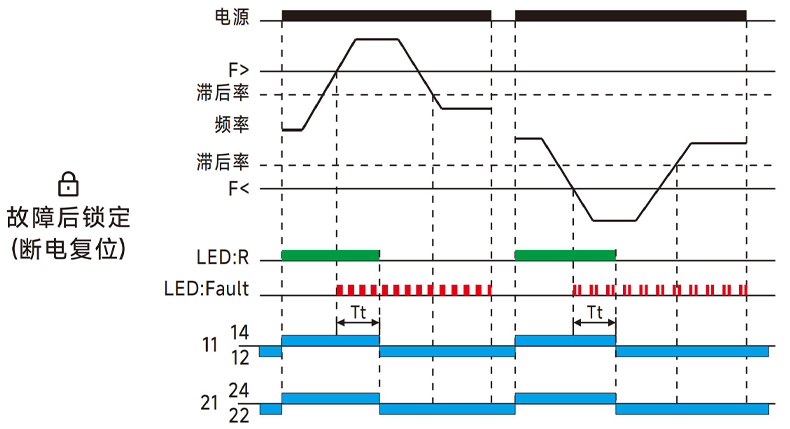

4、?雙模式故障恢復系統?

業界機械旋鈕式恢復模式選擇器，提供「故障鎖定」與「自動復位」兩種策略。

鎖定模式關鍵系統故障后維持安全狀態等待人工干預；自動復位模式可調延遲重啟，

特別適合無人值守發電站。旋鈕采用IP20防護等級，適應高粉塵潮濕環境。

GRF8-01型頻率繼電器產品應用：

作為電力系統的頻率守護者，GRF8-01在以下領域表現：

1、?發電機組監控?：實時檢測柴油/燃?xì)獍l(fā)電機輸出頻率，當波動超出±2%設定閾值時，

0.1秒內觸發保護機制，防止設備損毀

2、?微電網系統?：在風光儲一體化系統中實現多電源頻率同步，并網切換時的相位精

準匹配

3、?工業生產線?：為精密加工設備提供頻率異常預警，避免因電網波動導致的產品批次缺

陷

4、?船舶電力系統?：通過EN60945認證，適應海上潮濕鹽霧環境，保障艦船輔機供電穩定

性

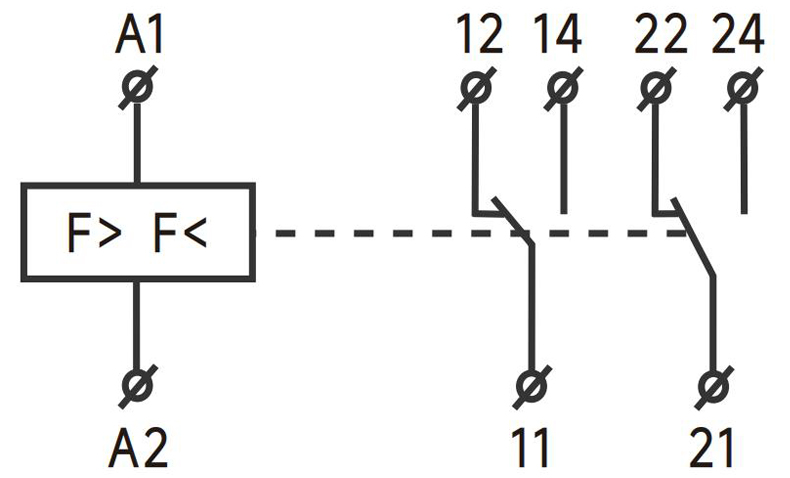

2×SPDT：Ith:8A;AC-15:Ue/le:250V/1.5A

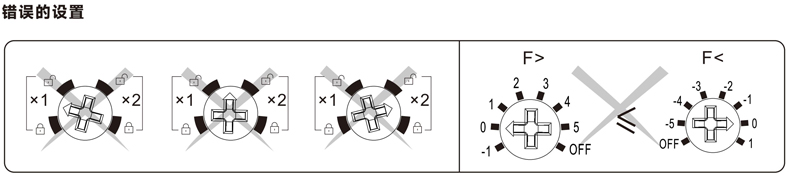

旋鈕箭頭如果沒有對著刻度是無效設置，2個LED會同時閃爍，輸出繼電器常開點斷開。

過頻率設定值要大于欠頻率設定值，過頻率設定值和欠頻率設定值的設置不能同時設為

OFF，否則2個LED會同時閃爍，輸出繼電器常開點斷開。
