GRT8-S循環延時型時間繼電器

GRT8-S 循環延時型時間繼電器憑借其功能設計、性能參數和緊湊的體型，成為各

類周期性、間歇性控制任務的理想選擇。無論是工業自動化產線、樓宇能源管理還是設

備定制控制，它都能提供高效、可靠且易于集成的時序控制解決方案。

GRT8-S循環延時型時間繼電器產品優勢：

1、靈活控制： 獨立的“ON/OFF”延時設定，滿足復雜循環時序需求。

2、廣泛適用： 0.1秒至100天的超寬延時范圍，覆蓋絕大多數應用場景。

3、操作簡便： 通過短接端子即可切換工作模式，無需復雜設置。

4、通用性強： AC/DC 12-240V 超寬電壓輸入，兼容性強。

5、狀態清晰： LED指示燈直觀顯示運行狀態，便于監控和維護。

6、節省空間： 18mm超薄設計，35mm卡軌安裝，節省控制柜空間。

7、精準可靠： 提供精確的定時控制，設備按預定邏輯可靠運行。

GRT8-S循環延時型時間繼電器產品特點：

1.獨立雙延時通道：

核心優勢在于提供獨立的“ON”（通電）延時和 “OFF”（斷電）延時設

定。用戶可根據實際工藝流程或控制需求，為通電時間和斷電時間分別設定不同的延

時值，實現高度靈活的“開-停-開”循環控制邏輯。

2. 超寬延時范圍 & 多檔位選擇：

支持0.1秒至100天的寬延時范圍設定，覆蓋從瞬時操作到超長周期控制的幾乎

需求。通過10個清晰的時間檔位切換，用戶能快速、精確地找到并設定所需的延

時時間，無論是毫秒級的精密控制還是長達數月的周期性任務皆可勝任。

3. 便捷工作模式切換：

提供簡單直觀的模式選擇功能。僅需短接端子 “S-A1”，即可在多種預設的工作

模式（如單次觸發、循環模式、間隔觸發等）間快速切換，滿足不同應用場景下的控

制邏輯要求，無需復雜編程。

4. 超寬工作電壓兼容性：

具備AC/DC 12V - 240V 的超寬工作電壓規格可選。這種設計使其能夠無縫兼容

全球主流的控制電壓系統，從低壓直流到標準工頻交流均可穩定可靠運行，地提

高了產品的通用性和部署靈活性。

5. 直觀狀態指示：

內置高亮度LED指示燈，實時清晰地顯示繼電器的當前工作狀態（如電源狀態、計

時狀態、輸出狀態等），便于現場操作和維護人員快速診斷設備運行情況。

6. 緊湊節省空間：

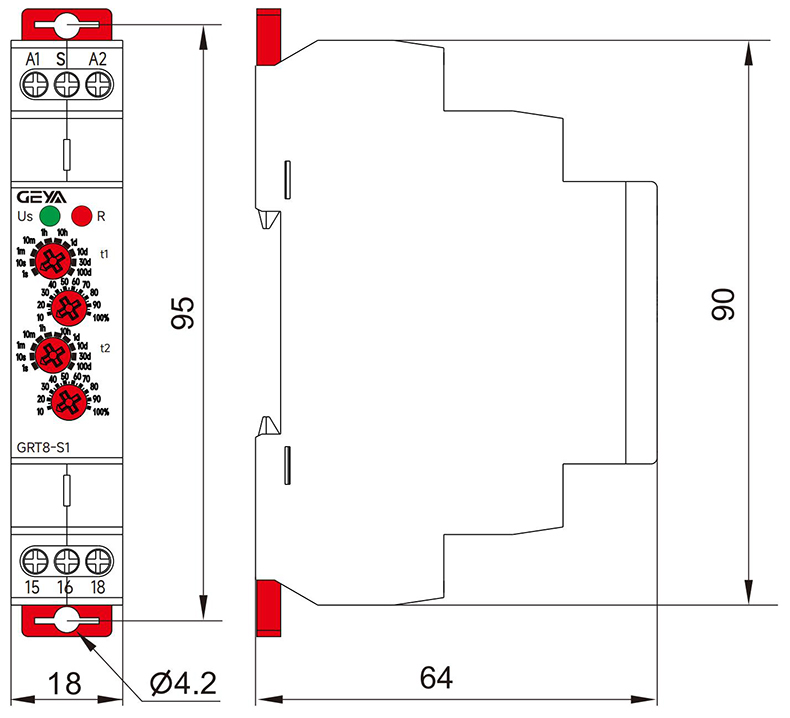

采用超薄設計，寬度僅18mm，符合標準35mm DIN卡軌安裝方式。其小巧的體

積特別適用于空間緊湊的控制柜或設備內部，有效節省寶貴的安裝空間，支持高密度

排布。

GRT8-S循環延時型時間繼電器產品應用：

GRT8-S 循環延時型時間繼電器廣泛應用于需要周期性、間歇性或特定時序通斷控

制的自動化場合，尤其擅長處理以下任務：

1、循環延時控制：

· 核心應用場景。用于周期性啟動和停止電動機、泵、風機等設備，例如：控制攪

拌機、傳送帶、曝氣設備的固定時間運行與停止間隔。

· 實現自動化生產線的工序節拍控制，如定時噴淋、定時吹掃、定時送料等。

· 控制測試設備的周期性通電與斷電測試。

2、照明控制：

· 實現公共區域（如樓道、走廊、停車場）照明燈具的定時開啟與關閉循環，達到

節能與自動化管理目的。

· 控制廣告燈箱、景觀照明、節日彩燈按照預設的“亮-滅-亮”模式循環工作，創

造動態燈光效果。

· 用于農業大棚的補光燈定時開關控制，模擬自然光照周期。

3.  加熱/溫控系統：

· 控制電熱元件（如烘箱、加熱棒、熱風槍）的周期性通電加熱與斷電冷卻，適用

于需要間歇加熱的工藝過程（如塑料加工、固化、烘干）。

· 在恒溫系統中作為輔助控制，實現加熱設備的定時啟動和停止，配合溫控器工作。

· 應用于電伴熱系統的循環啟停控制，防止管道凍結。

4.  其他周期性控制：

· 控制通風系統的定時換氣（如排氣扇定時開啟關閉）。

· 噴泉、水景設備的循環啟停控制。

· 自動售貨機、展示柜的照明或壓縮機定時循環。

· 需要特定時間間隔觸發動作的信號或報警系統。

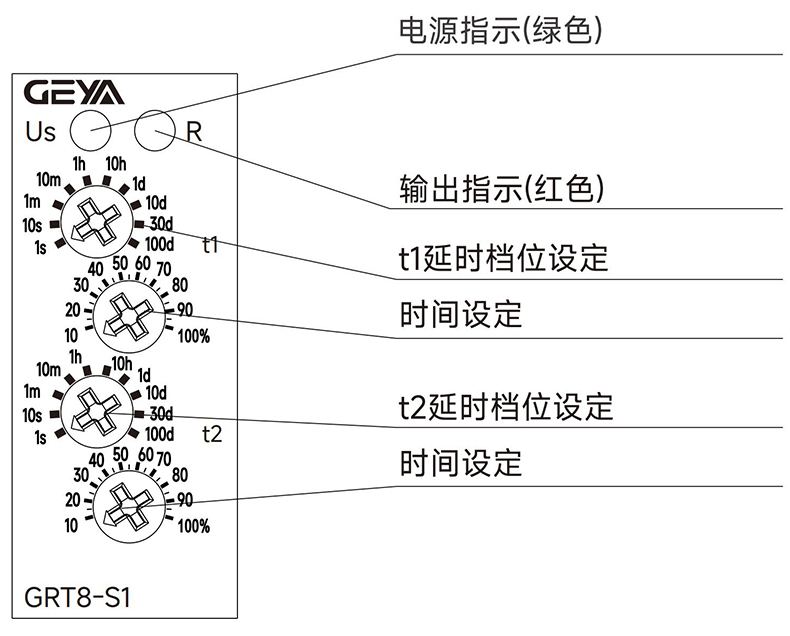

  本產品t1和t2均可設置為0.1秒~100天之間任意時間，如下例所示：

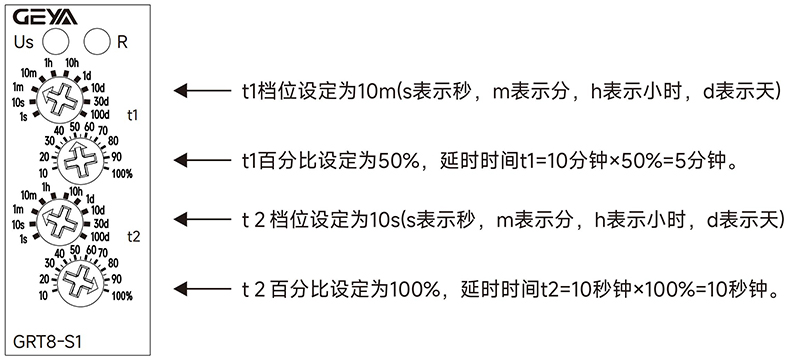

  例1:設定t1為5分鐘，t2為10秒鐘,按如下

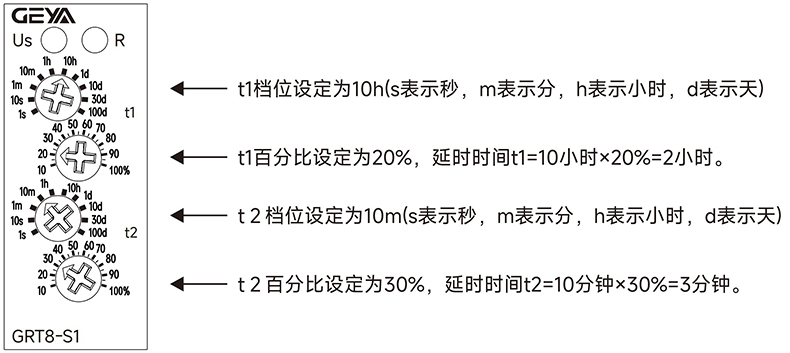

  例2:設定t1為2小時，t2為3分鐘,按如下

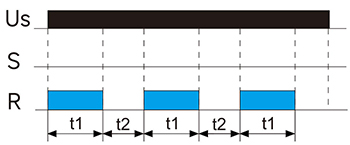

 當繼電器Us得電時，繼電器動作，

  開始t1延時，延時t1到后繼電器斷開，

  開始t2延時，延時t2到后，繼電器動

  作，如此循環不停。任意時刻Us斷電，

  繼電器復位。

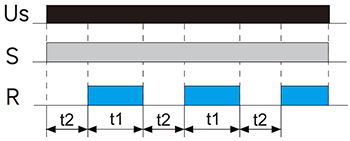

  短接A1-S，當繼電器Us得電時，繼電

  器開始t2延時，延時t2到后繼電器動作，

  開始t1延時，延時t1到后，繼電器斷開，

  如此循環不停。任意時刻Us斷電，繼電器

  復位。

注：兩組輸出的規格，兩組觸點是同時動

作的。

注：兩組輸出的規格，兩組觸點是同時動

作的。
