GYRC-ZN01-PE型浸水款WIFI斷路器

1、?安全防護升級?

- 檢修安全鎖?：物理鎖定機制，檢修時人員與設備絕對安全。

- 防竊電蓋板?：結構設計，杜絕非法竊電與線路私接行為。

- 斷電保護設計?：主電路斷電后仍可持續保存關鍵數據并完成上傳，避免信息丟失。

2、?智能交互與便捷操作?

- 1.3英寸OLED顯示屏?：實時顯示電壓、電流、電量及故障信息，提供清晰直觀的

操作界面。

- 故障自診斷系統?：自動記錄故障原因、操作事件日志，支持快速定位問題，提升

檢修效率。

3、?模塊化靈活配置?

- 功能模塊支持自由組合，可適配不同場景需求，如定時開關、漏電保護閾值調節

等。

- 通訊方式靈活可選（WIFI/4G等），并可擴展為網關，實現多設備聯動與集中管

控。

4、?高精度與穩定性?

- 電壓、電流檢測精度達0.5級，電量計量精度1.0級，數據精準可靠。

- 獨立電源設計?：主電路異常時仍可獨立供電，核心功能持續運行，避免系統癱

瘓。

5、?用電保護?

- 電氣保護?：支持過載、短路、過欠壓、過功率、接地故障、漏電（可調保護值）等

多重保護。

- 環境保護?：負載不平衡、缺相、錯相、超溫保護功能，有效預防設備老化與線路安

全隱患。

- 保護策略自定義?：可靈活選擇“關閉、報警、跳閘”等保護方式，適應復雜用電場

景需求。

6、?智能化管理?

- 遠程控制與監測?：通過手機APP或管理平臺遠程分合閘、設置參數及實時查看用電

狀態。

- 定時開關功能?：預設設備啟停時間，優化能耗管理，助力節能降本。

- 遠程OTA升級?：支持多種升級模式，用戶可便捷完成固件更新，持續提升產品性

能。

GYRC-ZN01-PE型浸水款WIFI斷路器產品功能：

1、?核心控制?：遠程控制、本地人工分合閘。

2、?電能管理?：電能測量、定時開關、過功率保護。

3、?安全防護?：過載、短路、漏電、接地故障、超溫、過欠壓保護。

4、?智能分析?：故障自動診斷、操作日志記錄、數據斷點續傳。

GYRC-ZN01-PE型浸水款WIFI斷路器產品應用：

1、本產品適用于以下領域配電系統的安全保護與智能化管理：

2、?新能源領域?：光伏并網系統、儲能設備配電保護。

3、?工業與建筑?：工廠生產線、智能樓宇、醫院、學校、養老院、文物保護單位。

4、?公共設施?：路燈控制系統、農業灌溉、園林景觀配電。

5、?家庭與商業?：智能家居、商場、寫字樓、酒店等場景用電安全管控。

GYRC-ZN01-PE型浸水款WIFI斷路器產品優勢：

GYRC-ZN01-PE型浸水款WIFI斷路器以“安全為基石、智能為核心、靈活為亮點”

的設計理念，突破傳統斷路器的功能局限：

1、?安全可靠?：從物理防護到電氣保護，覆蓋用電安全隱患。

2、?智能高效?：遠程管理結合自診斷系統，大幅降低運維成本。

3、?靈活適配?：模塊化設計與多場景兼容性，滿足多樣化需求。

4、?精準耐用?：高精度監測與獨立電源設計，保障長期穩定運行。

5、?讓用電更智能，讓安全無死角！?

GYRC-ZN01-PE型浸水款WIFI斷路器，助力構建智慧、安全、高效的配電網絡。

 產品符合

標準

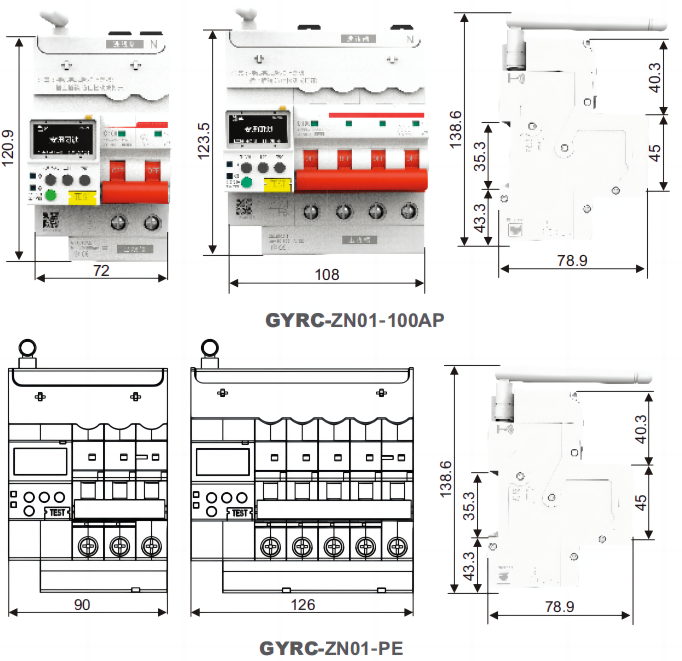

121*72*79mm

123.5*108*79mm

121*90*79mm

123.5*126*79mm

 額定電流

等級

32A、63A、

100A

32A、63A、

100A

32A、63A、

100A

 短路保護

特性

 短路保護

分短能力

 漏電保護

動作時間

 使用工作

環境溫度

35m

m標準導軌

35mm

標準導軌

35mm

標準導軌

35mm

標準導軌

 功能參數

設置方式

本地+遠程設置

本地+遠程設置

本地+遠程設置

本地+遠程設置

4G(RJ45)+RS485

4G(RJ45)+RS485

4G(RJ45)+RS485

4G(RJ45)+RS485

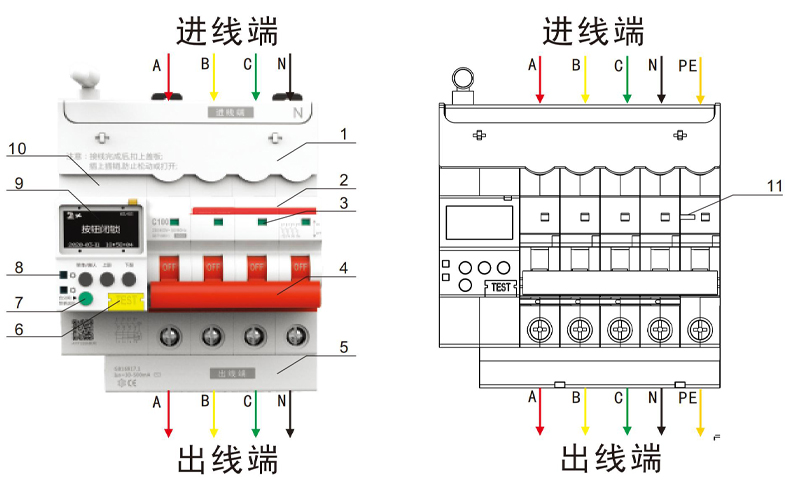

2、斷路器本體；起到電流通斷和短路、過載保護作用；

3、斷路器觸頭指示；指示斷路器狀態，紅色：分閘，綠色：合閘；

4、操作手柄；手動推動手柄，可控制斷路器合分狀態；

5、計量、漏電檢測模塊：主要檢測電流，電壓采樣，漏電信號及接線端子溫度信號等；

6、漏電試驗按鈕；主要檢測漏電功能是否失效，每月需自檢按一次，開關能正常分閘，

證明開關漏電功能正常；

7、本地設置和查看按鍵；

8、狀態指示燈；

9、液晶顯示屏；

10、控制本體；

11、PE指示燈；
