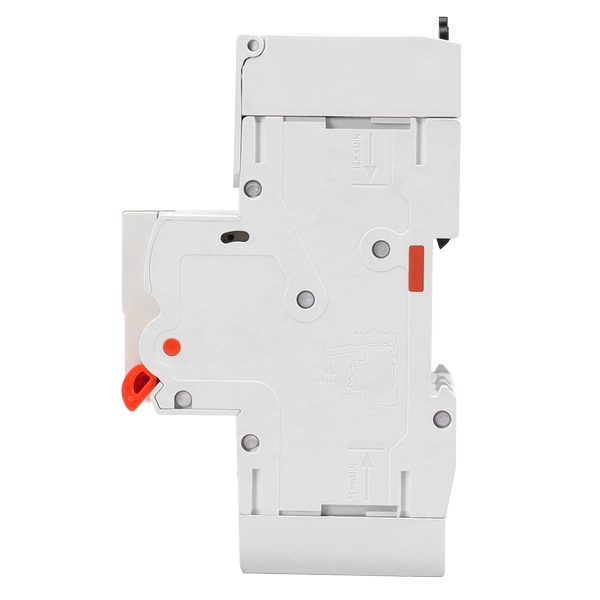

GYRC-ZN01型WIFI斷路器

GYRC-ZN01型WIFI斷路器以“智能 安全”為核心，打破傳統電路保護的被動模

式，為用戶構建高效、透明、可預測的用電管理體系，是智慧城市與數字能源轉型的

理想選擇。

GYRC-ZN01型WIFI斷路器產品特點：

1、?緊湊設計，高能防護?

采用微型化結構設計，體積較傳統斷路器減少40%，適配各類狹小配電箱安裝環境。

同時，產品具備超高分?jǐn)嗄芰Γ?0kA以上），可快速切斷短路及過載電流，保障用電

安全，滿足高負荷場景的嚴苛需求。

2、?智能遠程控制，斷電無憂?

支持遠程自動/手動重合閘功能，通過手機APP或云端平臺一鍵恢復供電，解決因

瞬時故障導致的意外斷電問題。無論用戶身處何地，均可實時掌控電路狀態，大幅縮

短故障響應時間。

3、?精準計量，能耗透明化?

內置高精度計量芯片，可實時監測電壓、電流、功率及用電量數據，誤差率低于

±1%。用戶可查看分時用電統計，定位高耗能設備，為節能優化提供數據支持，助力降

低用電成本。

4、?多協議互聯，全場景覆蓋?

支持4G（全網通）、WIFI雙模無線通訊，兼容主流物聯網平臺；預留RS485有線接

口，無縫對接本地PLC、能源管理系統等工業設備，滿足家庭、工廠、樓宇等多樣化場景

的組網需求。

5、?云端協同，智能運維?

接入專屬云平臺后，可設置用電策略（如定時通斷、負載閾值告警）、接收故障推送

通知，并支持多設備集中管控。結合AI算法，還可實現異常用電行為預警，防患于未然。

6、?安全材質，可靠耐用?

外殼采用V0級阻燃工程塑料，耐高溫、抗沖擊，內部導電部件為鍍銀銅合金，長期穩

定運行。產品通過國家及EMC抗干擾測試，安全性能達標。

GYRC-ZN01型WIFI斷路器產品應用：

1、?家庭用電?：遠程控制家電、預防兒童誤觸、防漏電保護

2、?商業樓宇?：空調/照明系統智能調度、能耗數據可視化

3、?工業配電?：產線設備電路監控、故障快速定位與恢復

4、?公共設施?：路燈、充電樁等戶外設備遠程運維

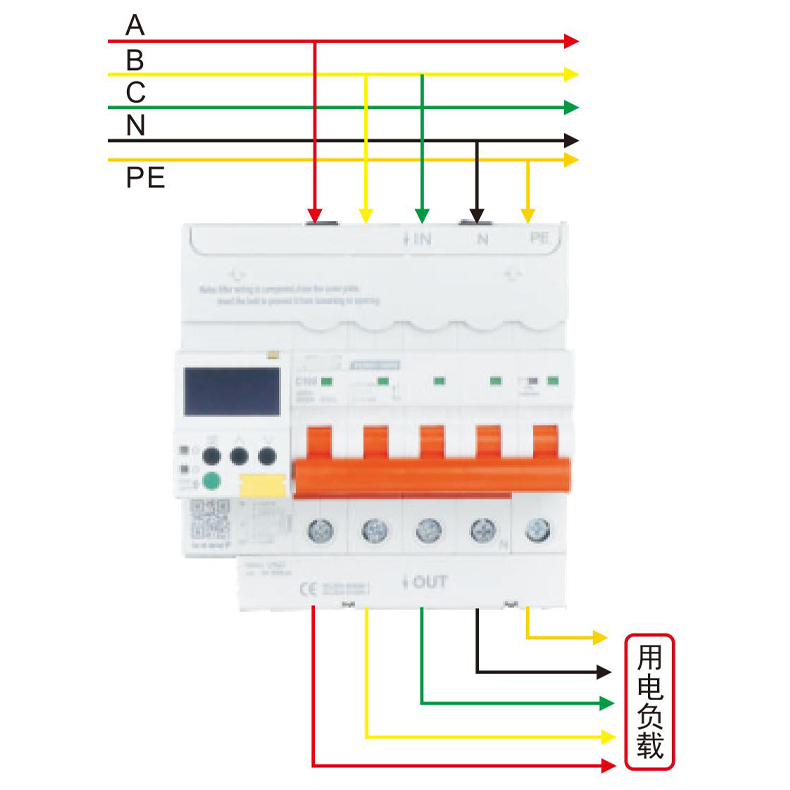

APE:

帶PE接地故障保護

1、安裝前請檢查SIM卡是否插入

2、請勿帶電安裝，接線必須可靠

3、接線擰螺絲

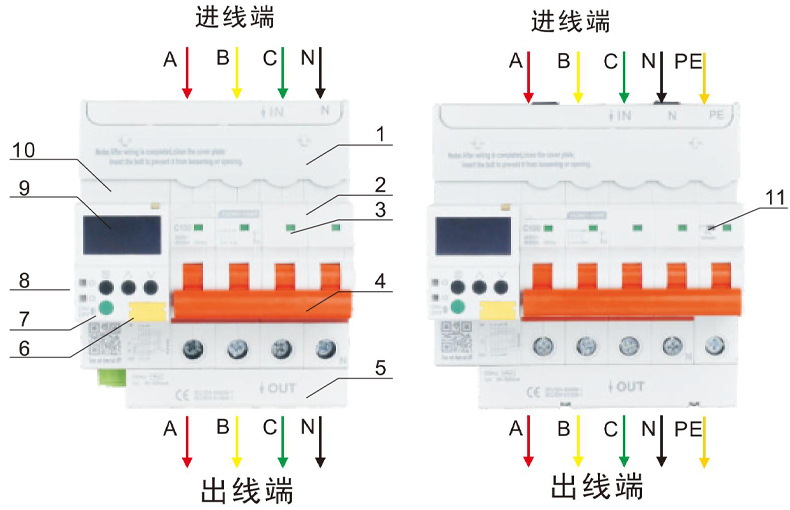

GYRC-ZN01型WIFI斷路器產品面板：

2、斷路器本體；起到電流通斷和短路、過載保護作用；

3、斷路器觸頭指示；指示斷路器狀態，紅色：分閘，綠色：合閘；

4、操作手柄；手動推動手柄，可控制斷路器合分狀態；

5、計量、漏電檢測模塊：主要檢測電流，電壓采樣，漏電信號及接線端子溫度信號等；

6、漏電試驗按鈕；主要檢測漏電功能是否失效，每月需自檢按一次，開關能正常分閘，

證明開關漏電功能正常；

7、本地設置和查看按鍵：

8、狀態指示燈；主要指示產品合分狀態，通訊狀態、故障、sim卡插入是否正確等：

9、液晶顯示屏：主要提供人機操作界面，相關信息可在顯示屏上顯示；

10、控制本體：主要控制斷路器合分及各種電參數采集處理等；

11、PE指示燈：如前端PE線接入正常，指示燈綠色常亮；如未接入，指示燈不亮，同時

有聲音報警，在顯示屏上會顯示“PE線斷開報警”
