GRT8-ST星三角啟動時間繼電器

GRT8-ST星三角啟動型時間繼電器憑借其精準的雙時間控制、超寬電壓適應能力、

緊湊的結構設計和清晰的狀態指示，成為工業電機控制領域可靠的選擇。它簡化了星

三角啟動回路的配置，提升了系統的可靠性與安全性，是工程師實現設備高效平穩運

行的實用工具。

GRT8-ST星三角啟動型時間繼電器產品優勢：

1、高可靠性：

工業級設計，在嚴苛環境下穩定運行。

2、操作便捷：

 雙旋鈕獨立調節t1和t2時間，設定直觀、無需工具。

3、節省空間：

超薄體積化利用電控柜空間。

4、安裝靈活：

標準卡軌安裝，集成快速高效。

5、維護簡便：

LED狀態指示一目了然，降低維護難度。

6、經濟高效：

有效降低啟動電流沖擊，減少設備損耗和潛在停機成本，提升系統整體運行經濟性

GRT8-ST星三角啟動型時間繼電器產品特點：

1、雙時序精確控制：

- 啟動延時 (t1)：

0.1秒至10分鐘寬范圍可調（旋鈕直觀設定），精確設定電機在星形接法下的降壓

啟動時間，電機平穩加速至接近額定轉速。

- 轉換時間 (t2)：

 0.1秒至1秒精細可調（旋鈕設定），嚴格控制星形到三角形轉換的動作間隔，避

免相間短路風險，保障切換過程快速、安全、無沖擊。

2、寬廣的電壓適應范圍：

- 提供AC/DC 12V至240V超寬工作電壓規格可選，能夠適應全球不同工業現場復

雜多變的供電環境（如PLC輸出、控制變壓器、直流系統等），有助于減少備件種類。

3、清晰的狀態指示：

內置高亮LED狀態指示燈，實時顯示繼電器的工作階段（如啟動延時、運行中、故

障狀態等），便于現場快速診斷與維護。

4、緊湊型設計：

采用超薄機身設計，寬度僅18mm，支持標準35mm DIN卡軌安裝，充分節省控

制柜內空間，適用于空間要求較高的緊湊型電控箱。

GRT8-ST星三角啟動型時間繼電器產品特點：

GRT8-ST繼電器是各類大功率三相異步電動機啟動控制的重要時序管理單元，廣

泛應用于需要降低啟動電流、減輕電網沖擊、保護電機及傳動設備的場景：

1、動力設備啟動控制：

精準控制水泵、風機、空氣壓縮機、大型輸送帶、破碎機、攪拌機等重載設備的

星三角啟動過程。

2、工業自動化產線：

 集成于自動化控制系統（如PLC、DCS），為生產線上的大型電機提供可靠、順

序化的啟動邏輯，流程順暢和設備安全。

3、建筑機電系統：

 應用于中央空調主機、消防水泵、電梯驅動系統等建筑關鍵設施，實現平穩啟動，

保護供電網絡。

4、節能與設備保護：

通過有效的降壓啟動，將啟動電流降低至全壓啟動的1/3左右（約50%-60%），有

效減少對電網的沖擊，有助于延長電機、接觸器及供電線路的使用壽命。

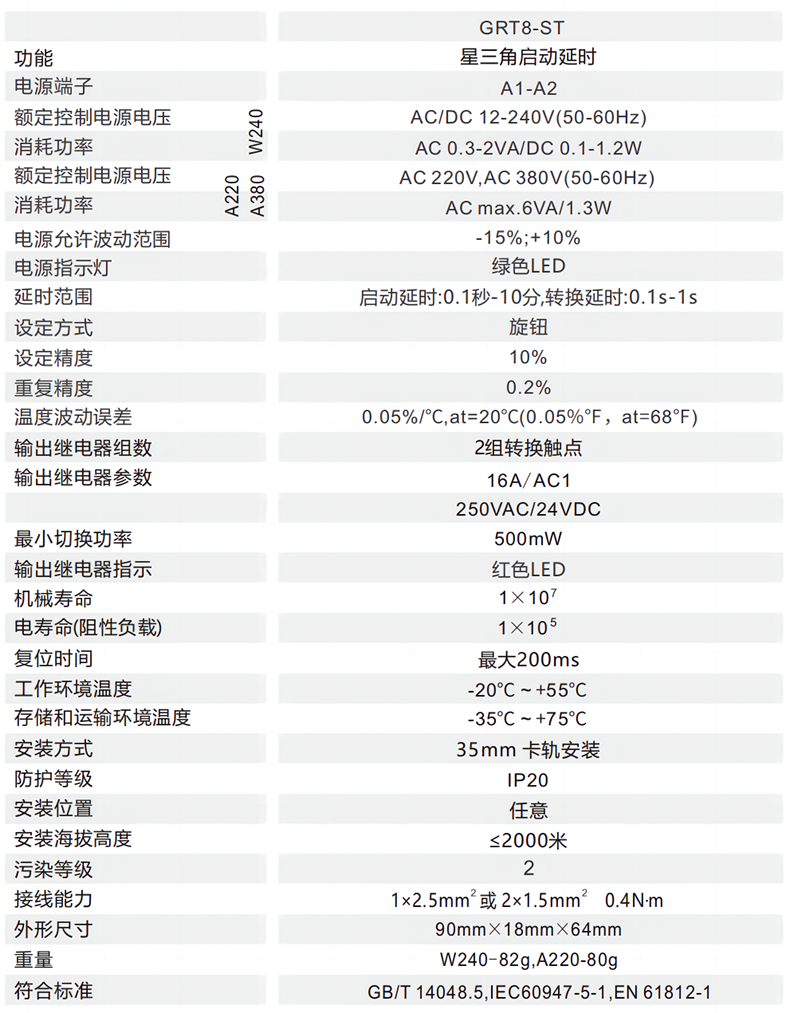

GRT8-ST星三角啟動型時間繼電器技術參數：

功能

電源端子

額定控制電源電壓

W

2

4

0

消耗功率

A  A

2  3

2  8

0  0

額定沖擊耐受電壓

額定絕緣電壓

電源允許波動范圍

電源指示燈

延時范圍

設定方式

設定精度

重復精度

溫度波動誤差

輸出繼電器組數

輸出繼電器參數

小切換功率

輸出繼電器指示

機械壽命

電壽命(阻性負載)

復位時間

工作環境溫度

存儲和運輸環境溫度

安裝方式

防護等級

安裝位置

安裝海拔高度

污染等級

接線能力

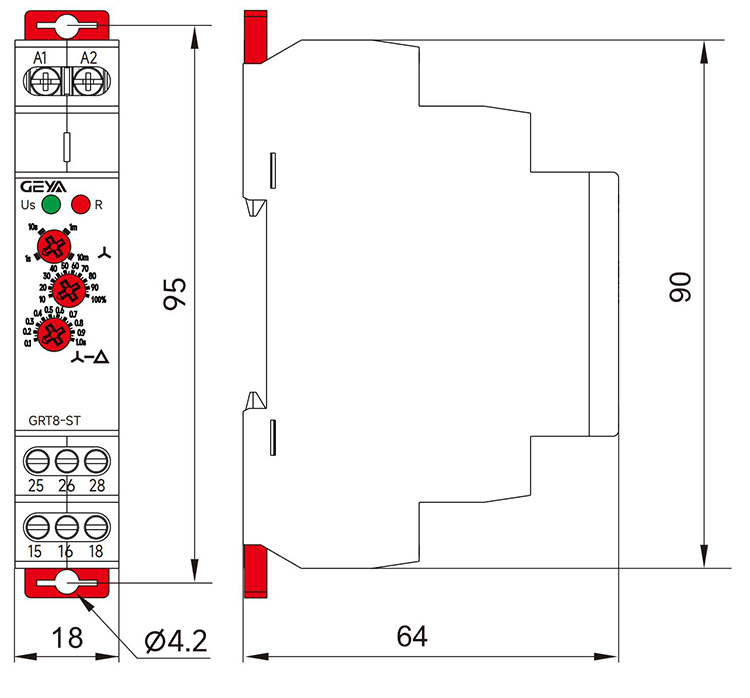

外形尺寸

重量

符合標準

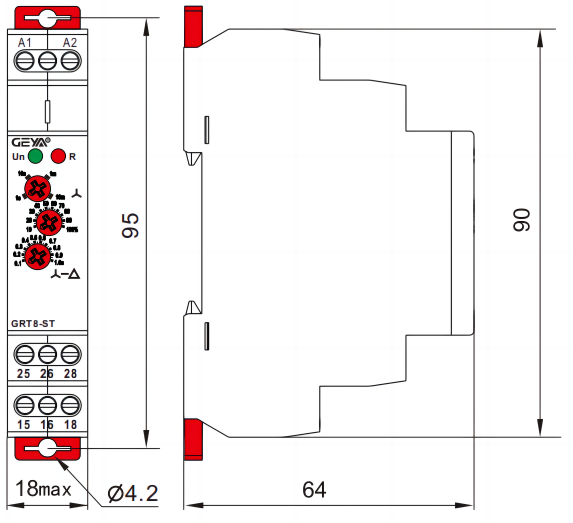

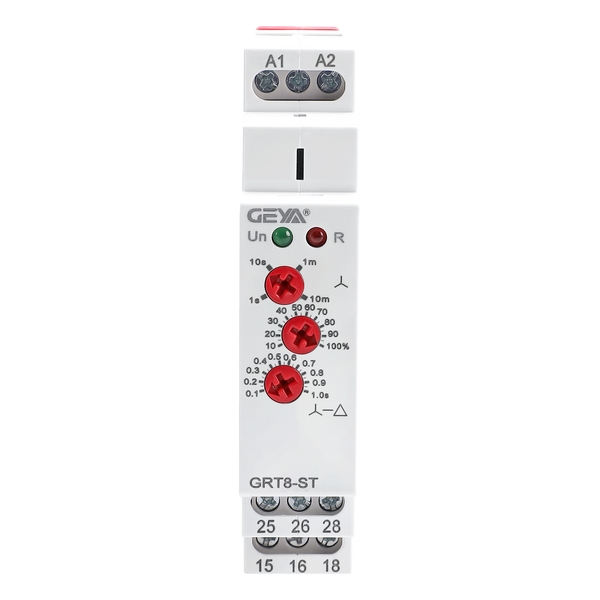

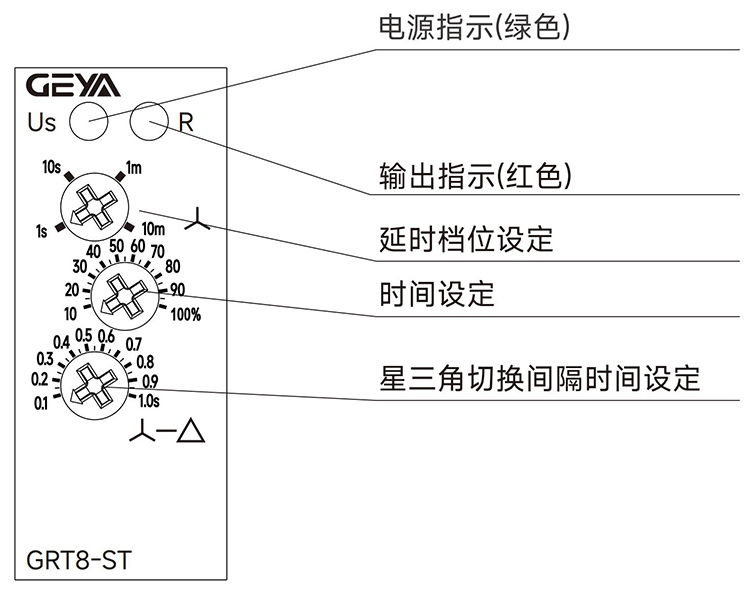

GRT8-ST星三角啟動型時間繼電器產品面板：

GRT8-ST星三角啟動型時間繼電器時間設定：

  延時時間=旋鈕1×旋鈕2。

  例1：

  需要設定5秒，可將旋鈕1設為10s，旋鈕2設為50%，延時時間=10s×50%=5s。

  例2：

  需要設定8分，可將旋鈕1設為10m，旋鈕2設為80%，延時時間=10m×80%=8m。

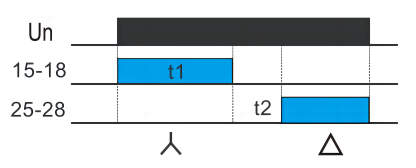

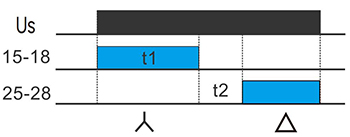

  當繼電器Us得電，繼電器輸出觸點15-18閉

  合，并開始延時t1，延時t1后輸出觸點15-

  18斷開，再延時t2后輸出觸點25-28閉合。

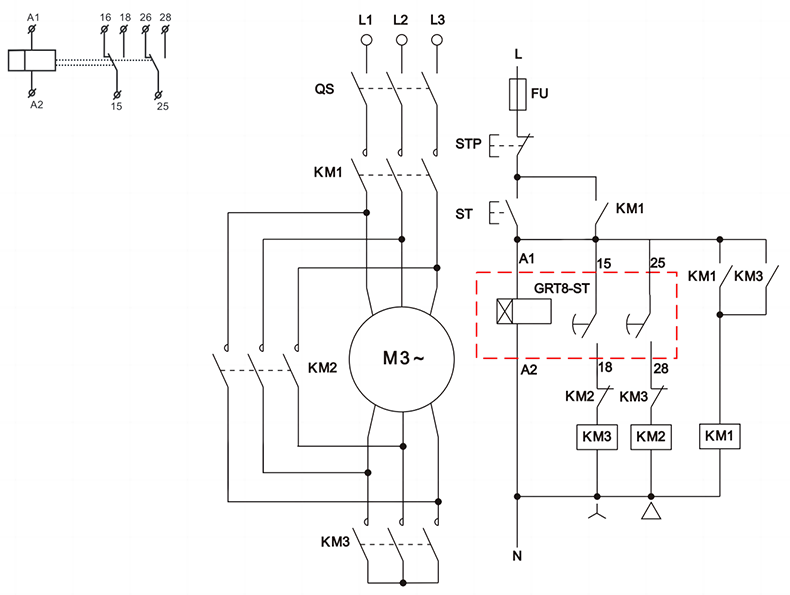

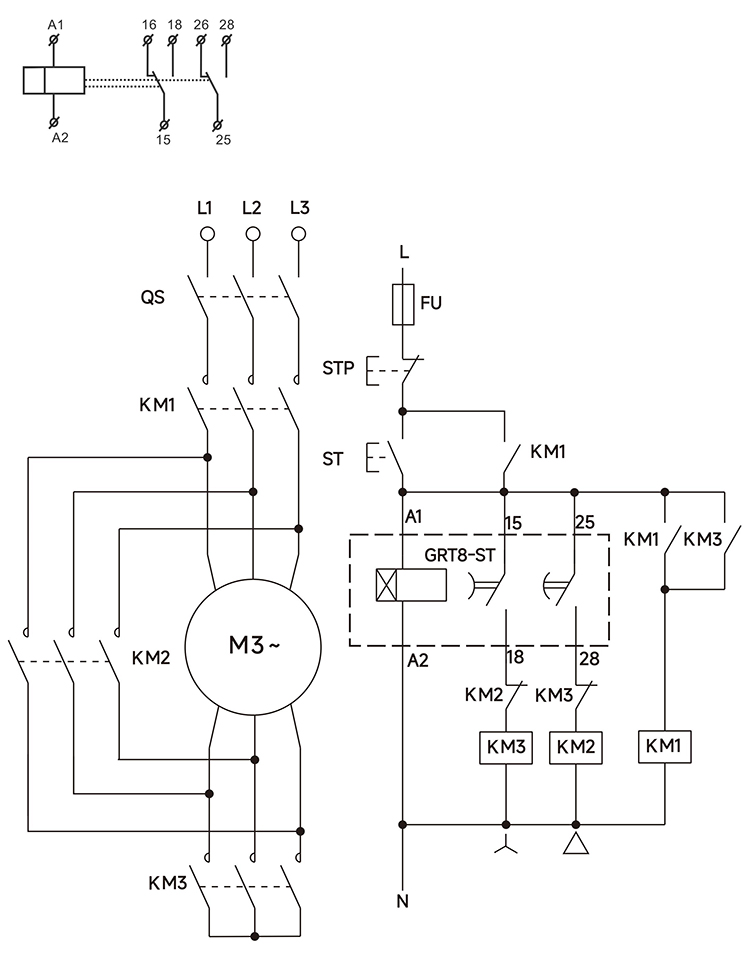

GRT8-ST星三角啟動型時間繼電器產品接線：
