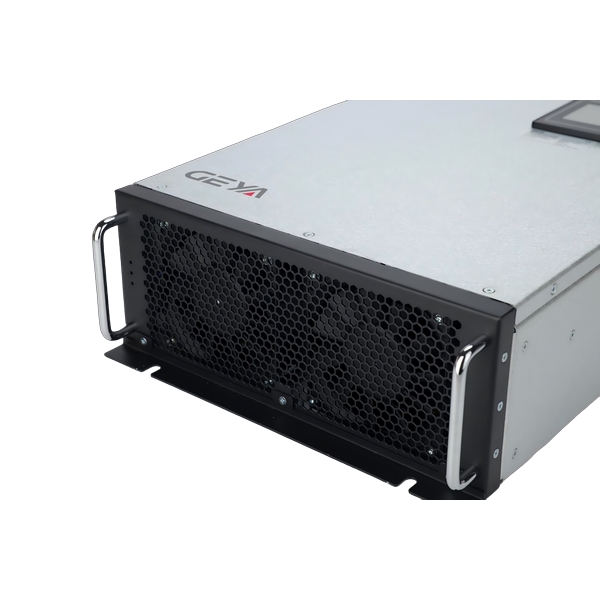

GY-AHF系列有源電力濾波器產品特點： |
1、自適應諧波治理系統 - 采用改進型ip-iq諧波檢測算法，可實現2-71次諧波全頻段動態跟蹤 - 三電平拓撲結構結合空間矢量調制（SVPWM）技術，開關損耗降低40% - 內置阻抗掃描功能，自動規避系統諧振點 |

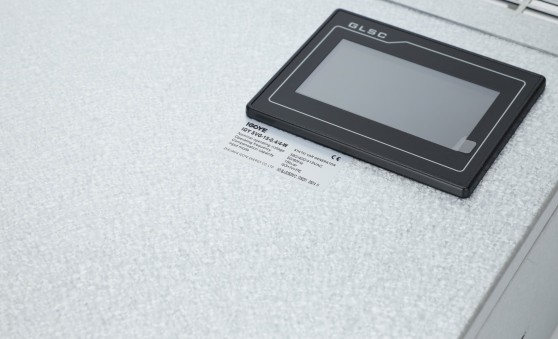

2、智能運維平臺 7英寸工業級HMI觸摸屏，支持實時顯示： - 電壓/電流波形畸變率（THD-U/THD-I） - 各次諧波含有率（HRU） - 三相不平衡度（ε） 支持云端數據對接，可通過IoT平臺實現遠程參數整定 |
3、可靠性設計 - 獨立雙風道散熱系統，40℃環境溫度下滿負荷運行 - IGBT模塊采用納米銀燒結工藝，壽命提升至15萬小時 - 符合IEC 61000-4-30 Class A級抗干擾標準 |
GY-AHF系列有源電力濾波器產品應用： |

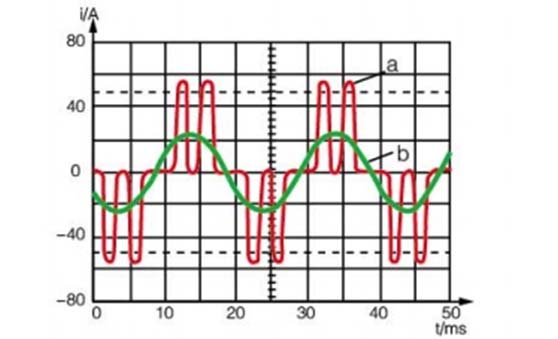

1、工業領域 - 鋼鐵冶煉：解決電弧爐產生的6脈沖特征諧波（5、7、11、13次），某鋼廠應用 后變壓器溫升降低28K - 汽車制造：焊接機器人集群諧波治理，將THD從19.7%控制在3.2%以內 |
2、電力系統 - 光伏電站：抑制1500V組串式逆變器產生的間諧波，通過CGC/GF 035:2024認證 - 儲能PCS：消除充放電過程中的3次零序諧波，提升系統效率2.3% |
3、場所 - 醫療影像中心：MRI設備供電波形失真度<2%，符合IEC 60601-1-2標準 - 數據中心：12脈沖UPS系統諧波治理，使零地電壓<1V（TIA-942要求） |
GY-AHF系列有源電力濾波器主要優點： | |
|
|
1、寬頻率范圍 可以過濾各種諧波頻率。濾波器2-71諧 波； | 2、 諧波濾波率高 諧波濾波率高。在額定功率下，諧波電 流的濾波率可達97%； |
|
|
3、 穩定 單相動態注入補償電流，改善系統三相 不平衡，自動抑制系統諧振，與系統無諧 振，設備和系統的安全運行； | 4、 快速 快速響應時間。諧波補償電流的全響應 時間小于10ms； |
|
|
5、 全系列 從25A模塊到150A模塊，涵蓋有源電力 濾波器產品的全系列； | 6、 方便快捷 設計選型簡單，安裝、操作、維護簡 單。易于擴展和冗余設計，多個并行操 作； |
|
|
7、 齊全 功能齊全的智能控制系統；采用新智能 控制單元，界面友好，操作簡單方便：可 顯示電壓、電流、負載諧波和設備輸出諧 波波形、幅值和頻譜等參數；實時故障記 錄和事件記錄； | 8、 可靠 可設置或100%限流輸出。設備長期穩 定運行，無設備過載之憂。具有系統過 壓、欠壓保護；輸出過流、過熱保護；控 制電壓系統故障保護。 |

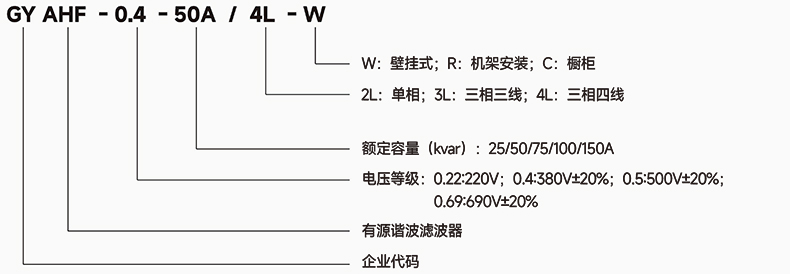

GY-AHF系列有源電力濾波器型號說明： | |
GY-AHF系列有源電力濾波器技術參數： |
型號 | 220V系列 | 380V系列 | 500V系列 | 690V系列 |
海拔 | <2000m，2000m以上，按GB/T3859.2降額 | |||
環境溫度 | -20~+50℃ | |||
相對濕度 | ≤90%，月低溫度25℃時表面無凝結 | |||
污染水平 | IIl級以下 | |||
工作電壓 | AC220V±20% | AC380V±20% | AC500V±20% | AC690V±20% |
工作頻率 | 50Hz±5% | |||
| 補償電流 | 25A | 25/50/75/100 /150A | 100A | 100A |
網格結構 | L/N | 3P3W/3P4W | 3P3W/3P4W | 3P3W/3P4W |
并聯連接的單元數量 | Ulimited | |||
整機效率 | ≥97% | |||
網格結構 | 32kHz | 16kHz | 12.8kHz | 12.8kHz |
補償范圍 | 2~50次，單次補償率可調 | |||
功能選擇 | 無功功率 | 無功功率、無功功率+不對稱 | ||
無功功率補償率 | ≥95% | >92% | ||
中性過濾能力 | 中性線濾波能力是相位濾波能力的3倍 | |||
響應時間 | <10ms | <40ms | <40ms | <40ms |
噪音 | ≤60dB | ≤60dB | ≤65dB | ≤65dB |
控制方法 | 雙向RS485接口（支持GPRS/WIFI） | |||
| 保護 | 過載、軟件/硬件過電流、電網過壓欠壓、停電、超溫、頻率異常保護等 | 過載、軟硬件過電流、電網過壓欠壓、電網電壓不平衡、停電、超溫、頻率異常、短路保護等。 | ||
安裝方法 | 機架式/壁掛式 | 支架 | ||
| 進線 | 回料（機架式）、 上部進線（壁掛式） | 反向進線 | ||
防護等級 | IP20 | |||

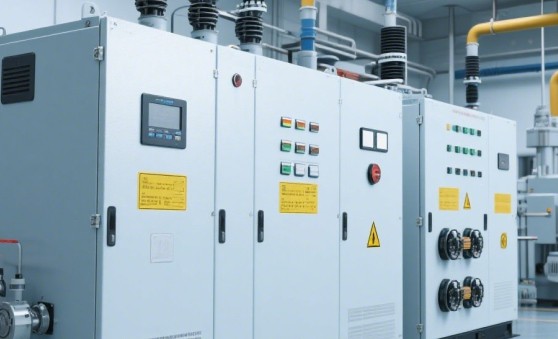

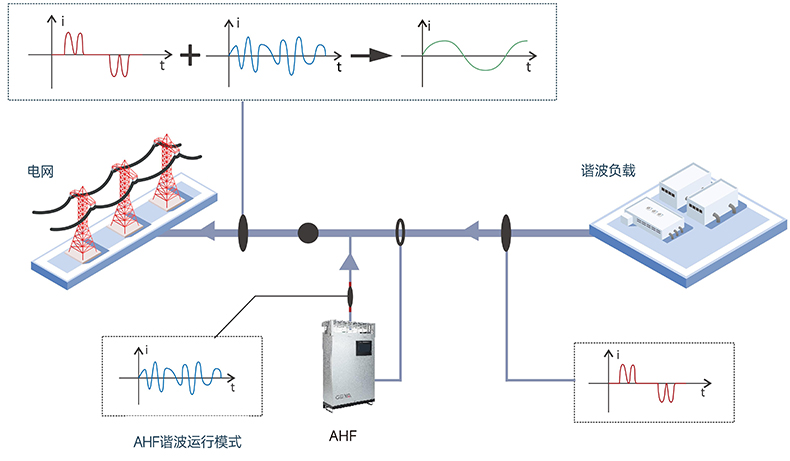

GY-AHF系列有源電力濾波器應用示例： |

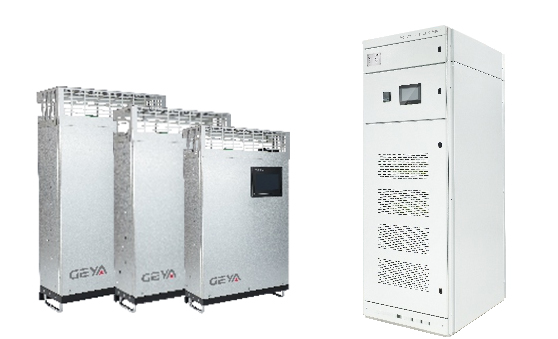

GY-AHF系列有源電力濾波器產品尺寸： |

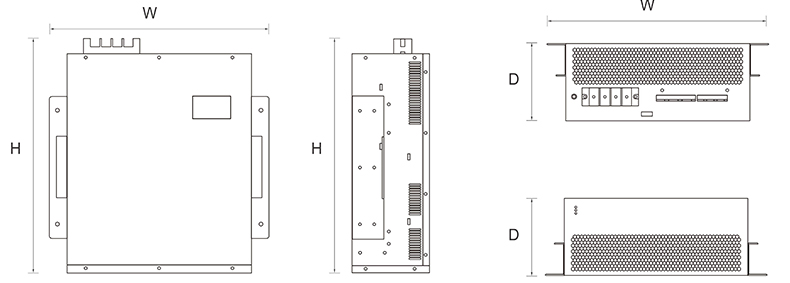

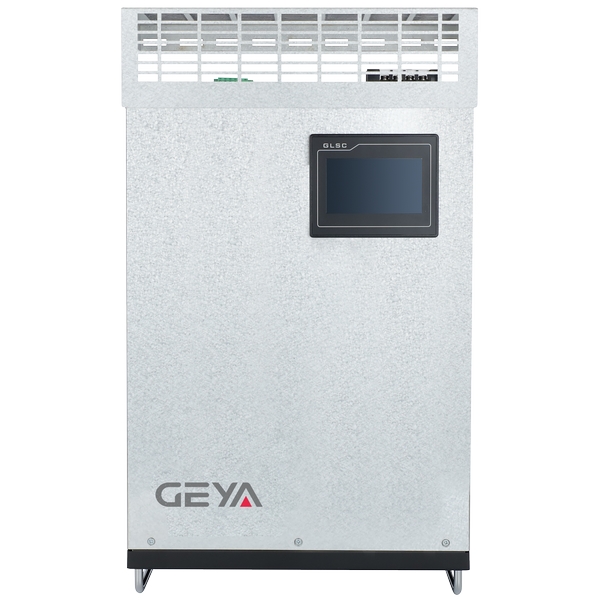

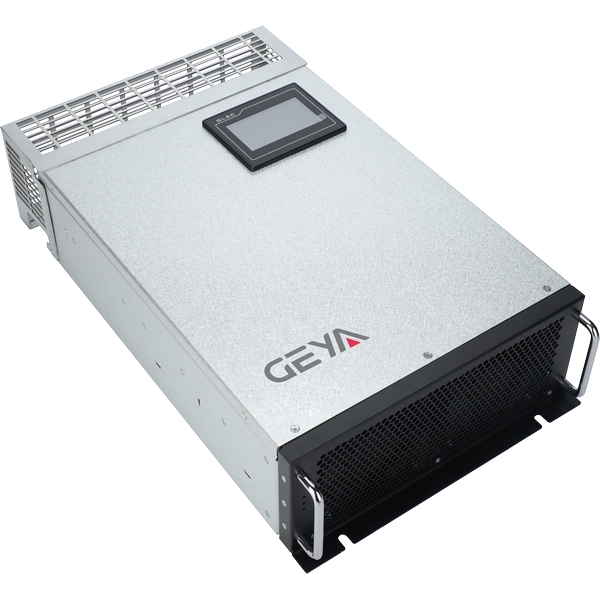

機架式/掛壁式尺寸： |
| 型號 | 補償容量（kvar） | 系統電壓（V） | 尺寸（深*寬*高） | 冷卻方式 |
GY AHF-220-15A/4L | 15 | 220 | 537*398(350)*100 | 強迫風冷 |
GY AHF-220-25A/4L | 25 | 220 | 541*398(350)*140 | |
GY AHF-220-50A/4L | 50 | 220 | 554*488(440)*140 | |
GY AHF-220-100A/4L | 100 | 220 | 668*488(440)*140 | |
GY AHF-220-150A/4L | 15 | 220 | 739*560(500*230 | |
GY AHF-400-15A/3L | 15 | 380±20% | 537*398(350)*100 | |
GY AHF-400-25A/3L | 25 | 380±20% | 541*398(350)*140 | |
GY AHF-400-50A/3L | 50 | 380±20% | 554*488(440)*140 | |
GY AHF-400-100A/3L | 100 | 380±20% | 668*488(440)*140 | |
GY AHF-400-150A/3L | 150 | 380±20% | 739*560(500*230 | |
GY AHF-400-15A/4L | 15 | 380±20% | 537*398(350)*100 | |
GY AHF-400-25A/4L | 25 | 380±20% | 541*398(350)*140 | |
GY AHF-400-50A/4L | 50 | 380±20% | 554*488(440)*140 | |
GY AHF-400-100A/4L | 100 | 380±20% | 668*488(440)*140 | |
GY AHF-400-150A/4L | 150 | 380±20% | 739*560(500)*230 | |
GY AHF-500-100A/4L | 100 | 500±20% | 712*540(500)*302 | |
GY AHF-690-100A/4L | 100 | 690±20% | 712*540(500)*302 |

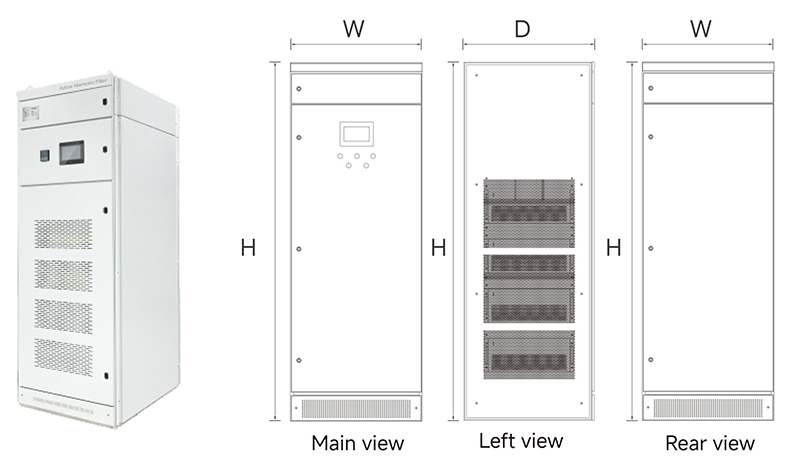

櫥柜式尺寸： |
| 型號 | 補償容量（kvar） | 系統電壓（V） | 尺寸（深*寬*高） | 冷卻方式 |
GY AHF-0.4-100A/4L-C | 100 | 380±20% | 800*1000*2200mm | 強迫風冷 |
GY AHF-0.4-150A/4L-C | 150 | 380±20% | 800*1000*2200mm | |
GY AHF-0.4-200A/4L-C | 200 | 380±20% | 800*1000*2200mm | |
GY AHF-0.4-250A/4L-C | 250 | 380±20% | 800*1000*2200mm | |
GY AHF-0.4-300A/4L-C | 300 | 380±20% | 800*1000*2200mm | |
GY AHF-0.4-400A/4L-C | 400 | 380±20% | 800*1000*2200mm | |
GY AHF-0.5-300A/4L-C | 300 | 500±20% | 800*1000*2200mm | |
GY AHF-0.69-300A/4L-C | 300 | 690±20% | 800*1000*2200mm |
