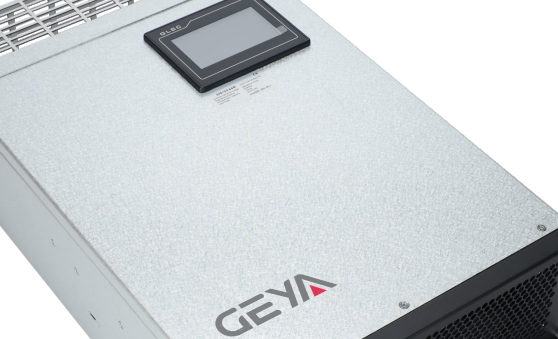

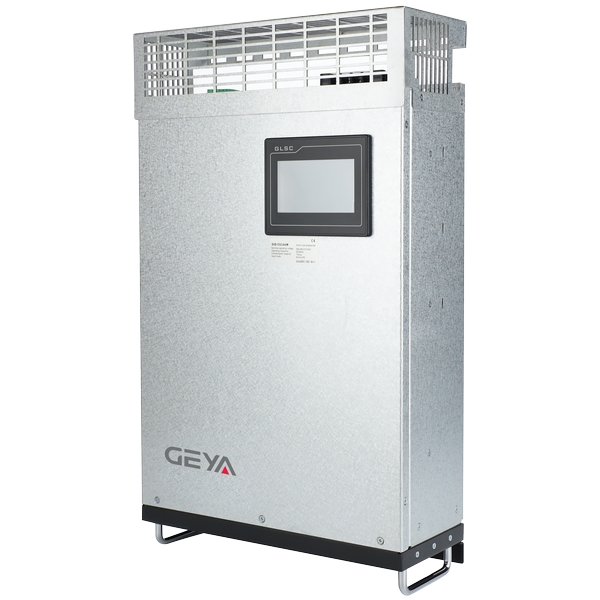

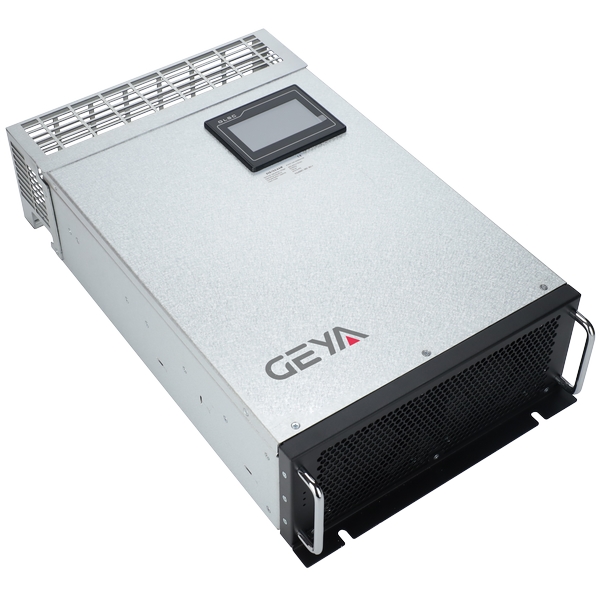

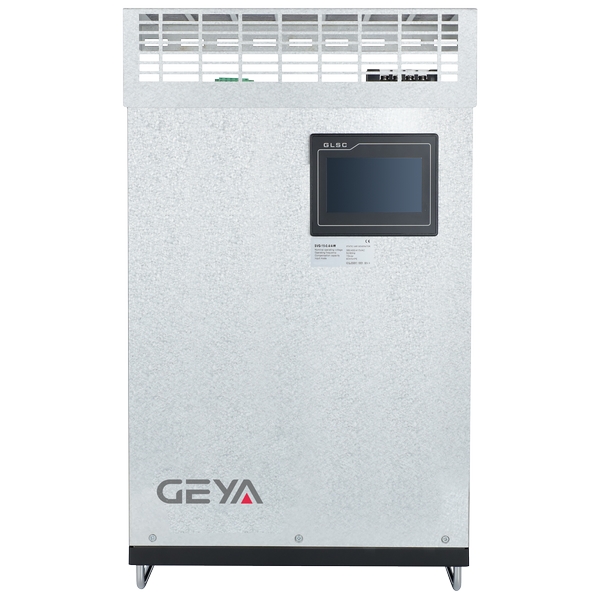

GY-SVG靜止無功發生器

1. 智能控制體系

- 核心算法：基于DSP+CPLD全數字控制平臺，融合三電平拓?fù)浼夹g(shù)與PWM策略，補

償精度達±1%

- 模塊化架構：支持多機并聯擴容，體積縮減40%，維護窗口時間縮短50%

2. 動態補償性能

- 雙向調節：感性/容性無功全范圍補償（-1~+1功率因數可調）

- 三相治理：實時抑制負序分量，不平衡度改善率≥90%

3. 工業級可靠性

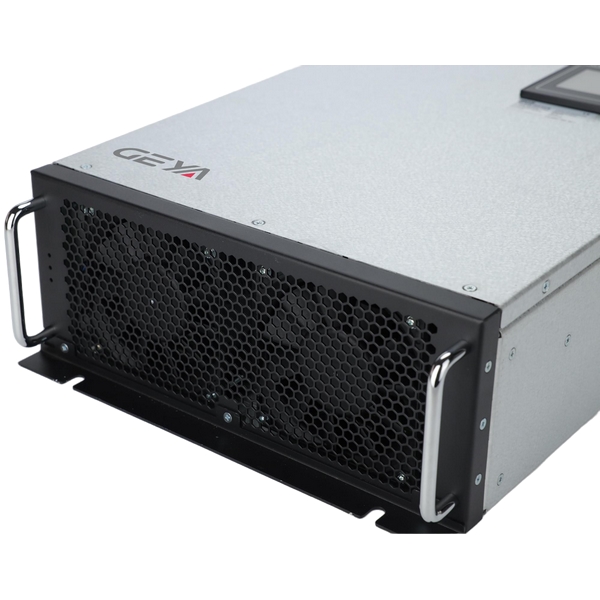

- 散熱設計：獨立風道+分區倉儲結構，55℃高溫環境持續運行

- 多重防護：過壓/欠壓/過流/過熱四重保護，MTBF超10萬小時

4. 能效優化

- 快速響應：沖擊負載補償延遲<1ms，電壓閃變抑制率≥95%

- 節能收益：典型工況下功率因數提升至0.99，年節電收益達12%-18%

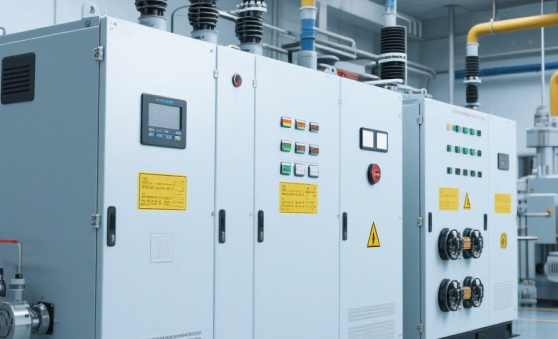

GY-SVG靜止無功發生器產品應用：

1、重工業場景：電弧爐、軋機等沖擊性負載的瞬時補償（某冶金項目實測諧波畸變率從

8.2%降至2.1%）

2、新能源場站：光伏逆變器集群的電壓穩定支撐

3、交通樞紐：地鐵牽引變電站的負序電流治理

4、半導體工廠：精密儀器供電系統的毫秒級電壓波動抑制

1、的

采用新的控制理論和一流的高品質

元件；

2、靈巧

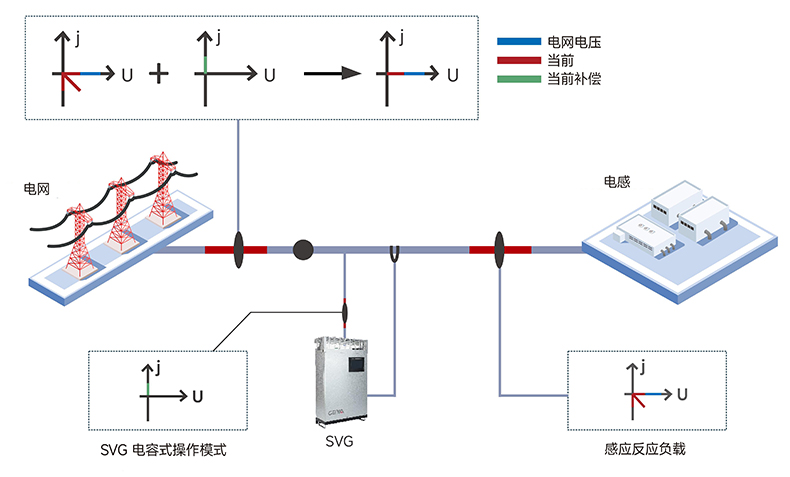

從電感到電容的雙向動態無縫無功功率調

節，具有可調諧波濾波模式。

3、有效率的

單相和三相調節可以將功率因數提高到約

1.0。

4、快速的

響應速度快。動態響應時間小于10ms。

5、節能

節能效果明顯，能耗降低4%~15%，經濟

效益。

6、保護

它具有系統過壓和欠壓保護、輸出過流和

過熱保護以及綜合控制保護等功能。

7、穩固

抑制電壓波動、閃變和系統振蕩，穩定系

統電壓，使系統運行更加穩定；單相動態

調節，平衡系統的三相有功功率輸出，抑

制電網的負序分量。

8、保護

當SVG作為電流源控制時，它不會與系統

阻抗共振，從而提供了更高的安全性。

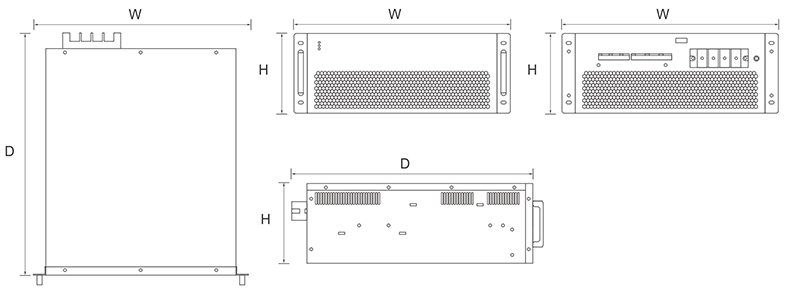

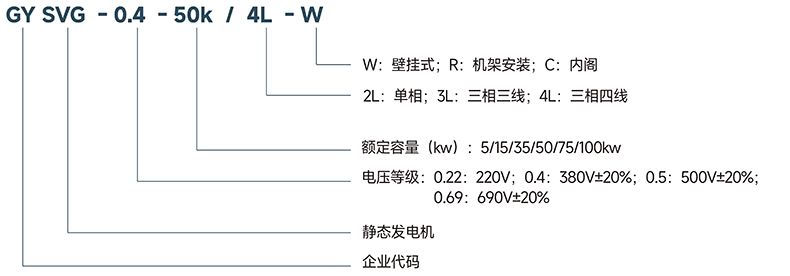

GY SVG-220-19k/4L

GY SVG-220-27k/4L

GY SVG-220-41k/4L

GY SVG-220-55k/4L

GY SVG-400-35k/3L

GY SVG-400-50k/3L

GY SVG-400-75k/3L

GY SVG-400-100k/3L

GY SVG-400-35k/4L

GY SVG-400-50k/4L

GY SVG-400-75k/4L

GY SVG-400-100k/4L

GY SVG-500-90k/4L

GY SVG-690-120k/4L

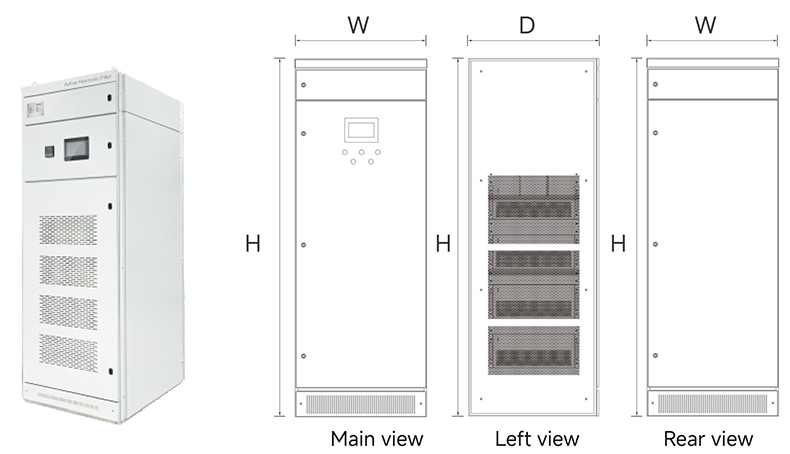

GY SVG-0.4-200k/4L-C

GY SVG-0.4-250k/4L-C

GY SVG-0.4-300k/4L-C

GY SVG-0.4-400k/4L-C

GY SVG-0.5-270k/4L-C

GY SVG-0.69-360k/4L-C
