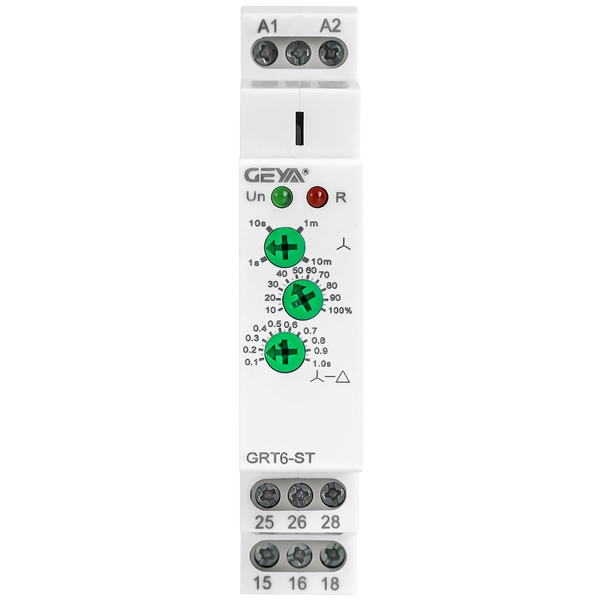

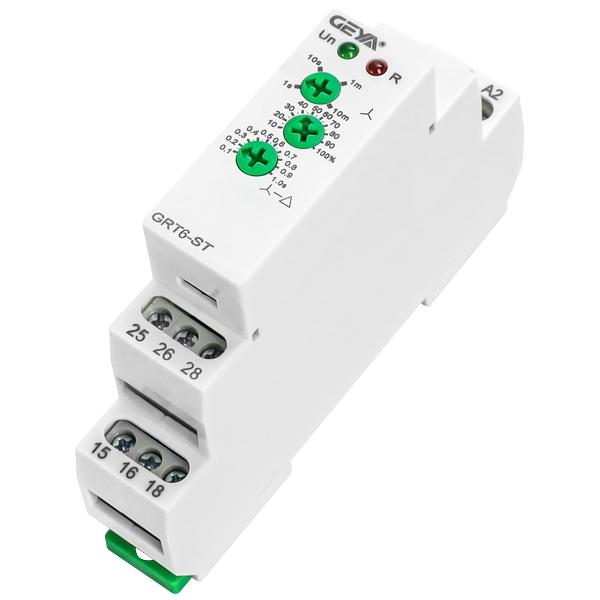

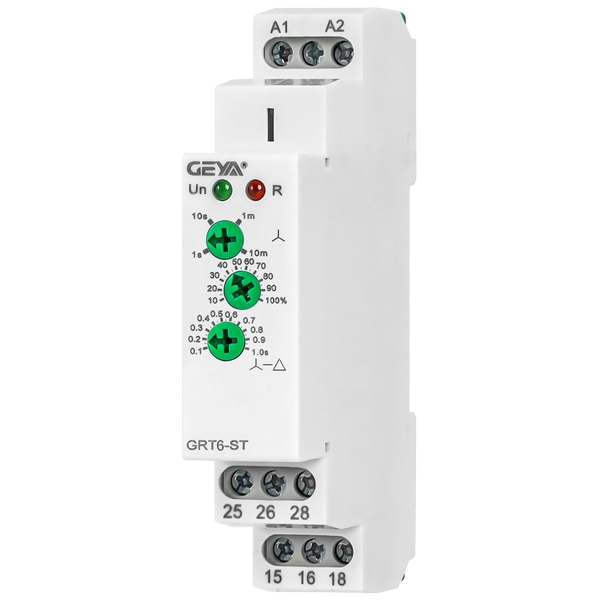

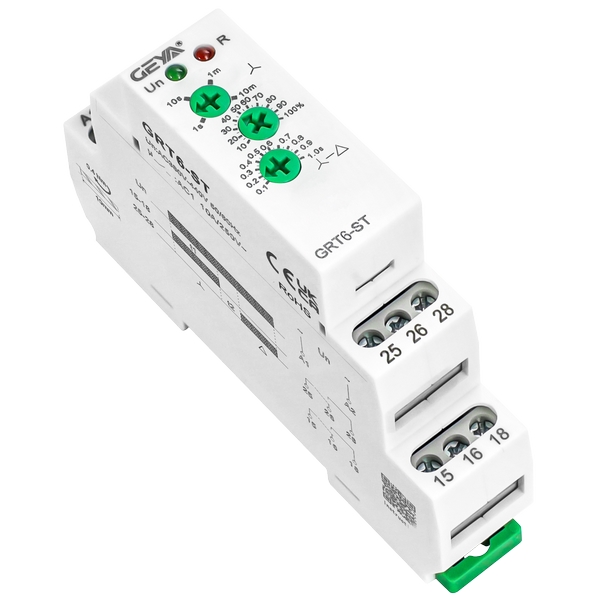

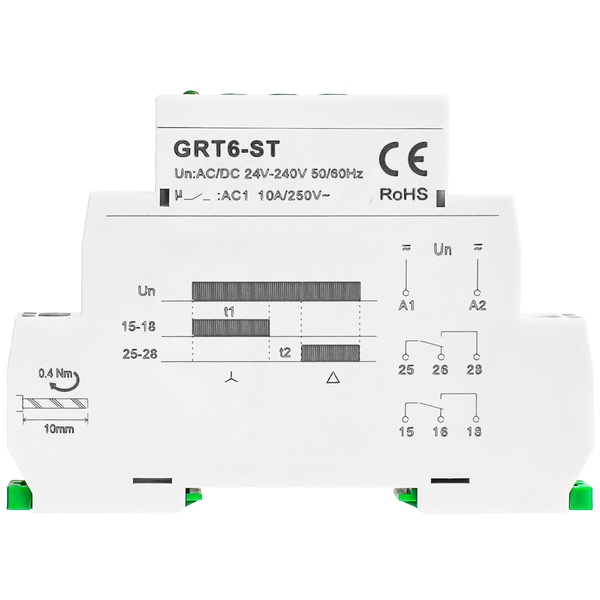

GRT6-ST星三角啟動型時間繼電器

通過精準的啟動延時和可靠的切換時序，有效將電機啟動電流限制在額定電流的1/3，

降低對電網的沖擊，延長接觸器、斷路器等相關電氣元件的使用壽命。其模塊化設計

可直接替代傳統機械式時間繼電器，無需更改控制線路即可實現智能化升級。

適配場景：

特別適用于機床制造、水處理系統、暖通空調（HVAC）、物料輸送等領域的電氣控制

柜改造項目，是工業4.0時代電機控制系統的優選時序管理解決方案。

GRT6-ST星三角啟動型時間繼電器產品特點：

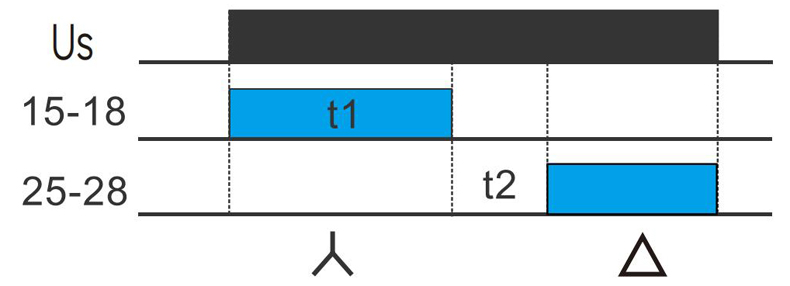

1、雙時段精準控制

? 啟動延時（t1）支持0.1秒至10分鐘寬域調節，通過高精度旋鈕實現±2%設定精度

? 星三角轉換時間（t2）0.1-1秒獨立可調，繞組切換的時序準確性

? 雙旋鈕獨立調節設計，參數設定直觀便捷

2、的電氣性能

? 兼容AC/DC 24V-240V超寬電壓輸入，適配主流工控系統電壓標準

? 強化觸點結構，可承載交流接觸器線圈的瞬態沖擊電流

? 內置電壓波動補償電路，保證計時精度不受電網波動影響

3、智能化狀態指示

? 雙色LED指示燈組實時顯示：電源狀態/啟動計時/運行階段

? 故障診斷指示功能，自動識別線路異常并觸發狀態告警

4、緊湊型工業設計

? 超薄18mm寬度結構，較傳統產品節省40%安裝空間

? 符合DIN 35mm標準導軌安裝規范，支持密集排布

? 全封閉阻燃外殼，防護等級達IP40，適應復雜工業環境

GRT6-ST星三角啟動型時間繼電器產品應用：

本產品專為三相異步電動機的星三角降壓啟動系統優化設計，主要應用于：

? 大功率電機（7.5kW-160kW）的軟啟動控制

? 水泵、風機、壓縮機等重載設備的啟動保護

? 自動化生產線中的時序控制系統

? 電力拖動系統的二次控制回路

功能

星三角啟動延時

電源端子

A1-A2

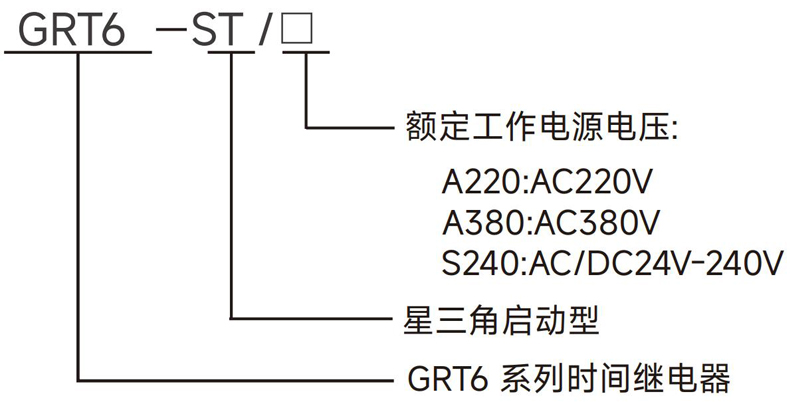

額定控制電源電壓

S240

AC/DC 24-240V 50Hz

消耗功率

AC 0.3-2VA/DC 0.1-1.2W

額定控制電源電壓

A220
A380

AC 220V/AC380V   50Hz

消耗功率

AC max.6VA/1.3W

額定沖擊耐受電壓

2.5kV

額定絕緣電壓

250V

電源允許波動范圍

-15%;+10%

電源指示燈

綠色LED

延時范圍

啟動延時：0.1秒-10分，轉換延時：0.1s-1s

設定方式

旋鈕

設定精度

10%

重復精度

0.2%

溫度波動誤差

0.05%/℃

輸出繼電器組數

2組轉換觸點

輸出繼電器參數

:Ith:10A;AC-15:Ue/le:250V/5A

小切換功率

500mW

輸出繼電器指示

紅色LED

機械壽命

1×107

電壽命(阻性負載)

1×10?

復位時間

200ms

工作環境溫度

-20℃~+55℃

存儲和運輸環境溫度

-35℃~+75℃

安裝方式

35mm卡軌安裝

防護等級

IP20

安裝位置

任意

安裝海拔高度

≤2000米

污染等級

2

接線能力

1×2.5mm2或2×1.5mm20.4N ·m

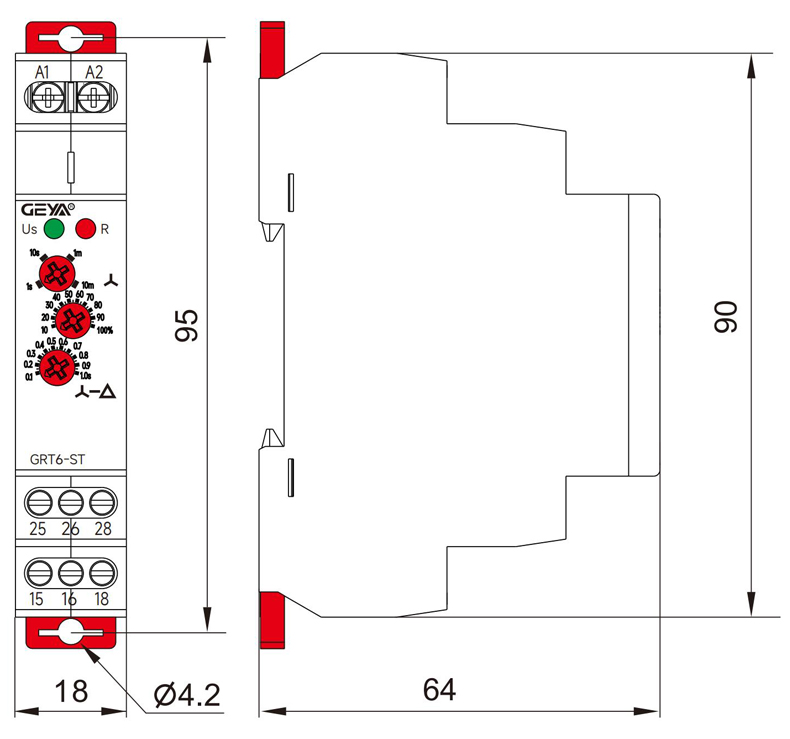

外形尺寸

90mm×18mm×64mm

重量

S240-66g,A230-69g

符合標準

GB/T14048.5,IEC60947-5-1,EN 61812-1

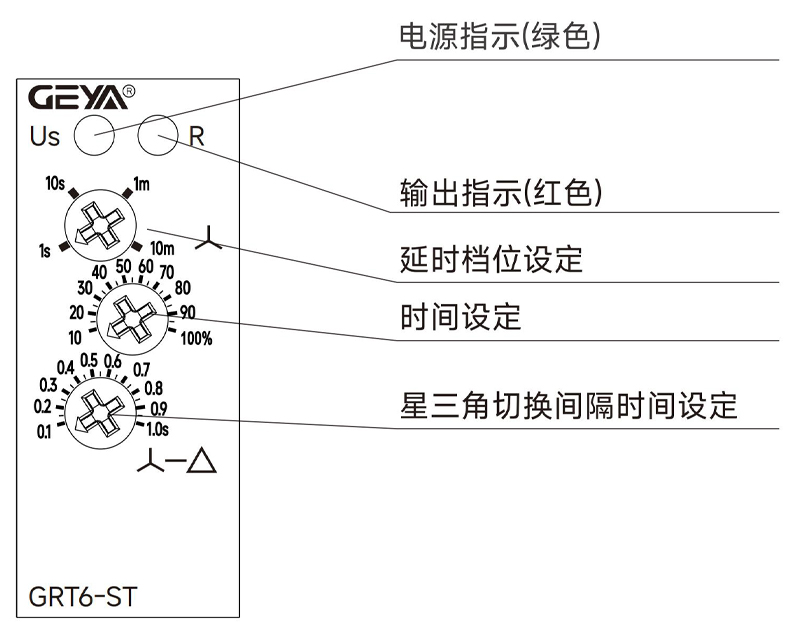

延時時間=旋鈕1×旋鈕2。

例1:需要設定5秒，可將旋鈕1設為10s,旋鈕2設為50%,延時時間=10s×50%=5s。

例2:需要設定8分，可將旋鈕1設為10m,旋鈕2設為80%,延時時間=10m×80%=8

m。

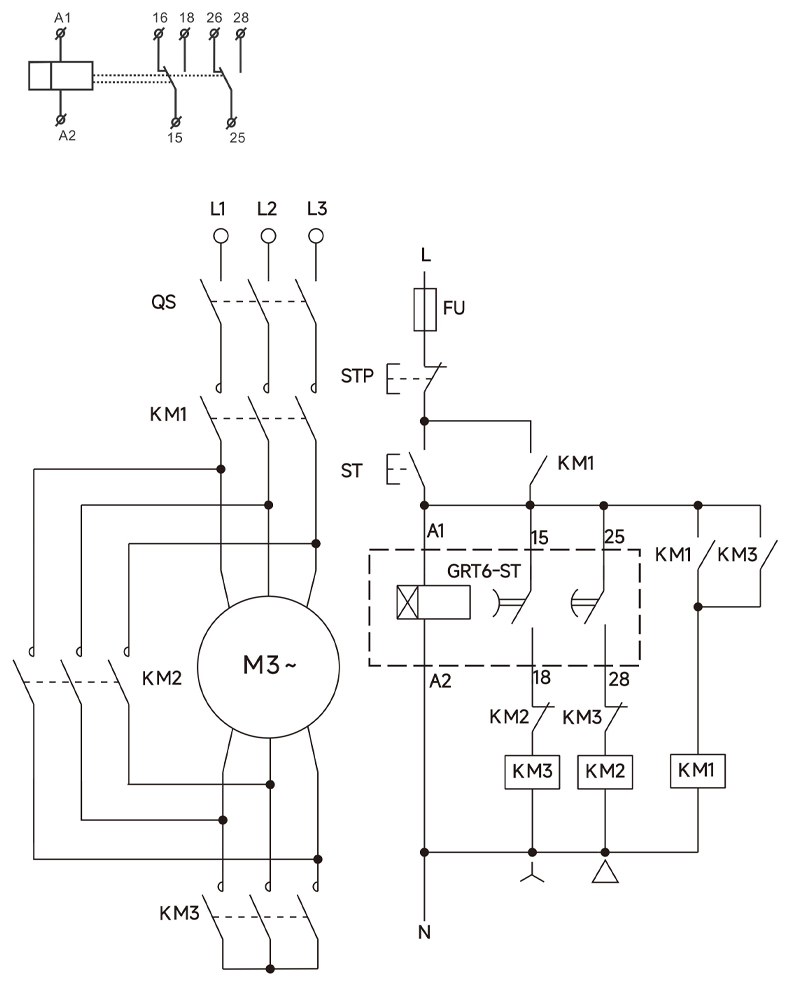

GRT6-ST星三角啟動型時間繼電器產品接線：
