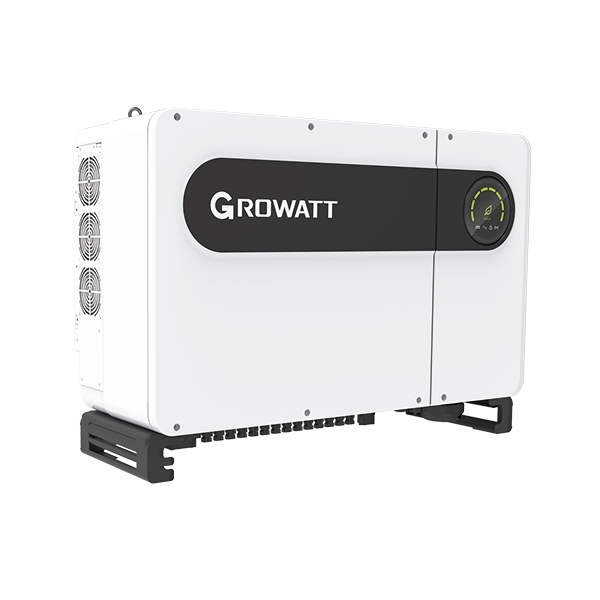

MAX-50~80KTL3LV型光伏并網逆變器產品特點：
1、采用6/7MPPT設計。
2、具有智能診斷功能。
3、效率高達99%。
4、可適用本地WIFl配置。
5、具有字符串監控功能。
6、采用交/直流II型SPD設計。
7、具有AFCl保護功能。
MAX-50~80KTL3LV型光伏并網逆變器技術參數：
| 數據表 | MAX 50KTL3 LV | MAX 60KTL3 LV | MAX 70KTL3 LV | MAX 80KTL3 LV |
| 輸入數據（DC） | ||||
| 推薦光伏功率 （用于STC模塊） | 75000W | 90000W | 105000W | 120000W |
| 直流電壓 | 1100V | |||
| 啟動電壓 | 250V | |||
| 額定電壓 | 585V | 585V | 600V | 600V |
| MPPT電壓范圍 | 200V- | 000V | ||
| MPP跟蹤器數量 | 6 | 6 | 7 | 7 |
| 每個MPP托盤的PV串數量 | 2 | |||
| 每個MPP跟蹤器的輸入電流 | 26A | |||
| 每個MPP跟蹤器的短路電流 | 32A | |||
| 輸出數據（AC） | ||||
| 交流額定功率 | 50000W | 60000W | 70000W | 80000W |
| AC視在功率 | 55500VA | 66600VA | 77700VA | 88800VA |
| 額定交流電壓（范圍*） | 220V/380V,230V | /400V(340-440V) | ||
| 交流和頻率（范圍*） | 50/60 Hz(45- | 55Hz/55-65 Hz) | ||
| 輸出電流 | 80.5A | 96.6A | 112.7A | 128.8A |
| 可調功率因數 | 0.8leading …0.8lagging | |||
| 電流諧波 | <3% | |||
| 交流電網連接類型 | 3W+N+PE | |||
| 效率 | ||||
| 效率 | 98.80% | 98.80% | 99% | 99% |
| 歐洲效率 | 98.4% | 98.40% | 98.50% | 98.5% |
| MPPT效率 | 99.9% | |||
| 保護裝置 | ||||
| 直流反性保護 | Yes | |||
| 直流開關 | Yes | |||
| 直流浪涌保護 | Type ll /Type ll | |||
| 絕緣電阻監測 | Yes | |||
| 交流短路保護 | Yes | |||
| 接地故障監測 | Yes | |||
| 網格監控 | Yes | |||
| 防孤島效應保護 | Yes | |||
| 剩余電流監測單元 | Yes | |||
| 字符串監控 | Yes | |||
| 電弧故障檢測（AFCl） | Yes | |||
| 一般數據 | ||||
| 尺寸（寬/高/深） | 860/600/300mm | |||
| 重量 | 82kg | 82kg | 86kg | 86kg |
| 工作溫度范圍 | -25℃…+60℃ | |||
| 自我消耗 | <1W | |||
| 拓撲結構 | 無變壓器 | |||
| 冷卻 | 智能空氣冷卻 | |||
| 防護等級 | IP65 | |||
| 相對濕度 | 0-100% | |||
| 海拔高度 | 4000m | |||
| 直流連接 | HA/MC4(可選擇的） | |||
| 交流連接 | 電纜密封套+OT終端 | |||
顯示 | LED/WIFI+APF | |||
| 接口：RS485/USB/WiFi/RF/GPRS | Yes/Yes /可選/可選/可選 | |||
| 保修期：5年/10年 | Yes /可選 | |||
| CE,VDE0126,Greece,EN50438,EN50549,C10/C11,VFR 2019,EC62116,IEC61727,IEC60068,IEC 61683,CEIO-21,CEI0-16,N4105,DRRGG98/G99,G100,NRS 097-2-1,MEA,PEA,KSC8565 | ||||
| *交流電壓范圍和頻率范圍可能因具體國家電網標準而異。 | ||||

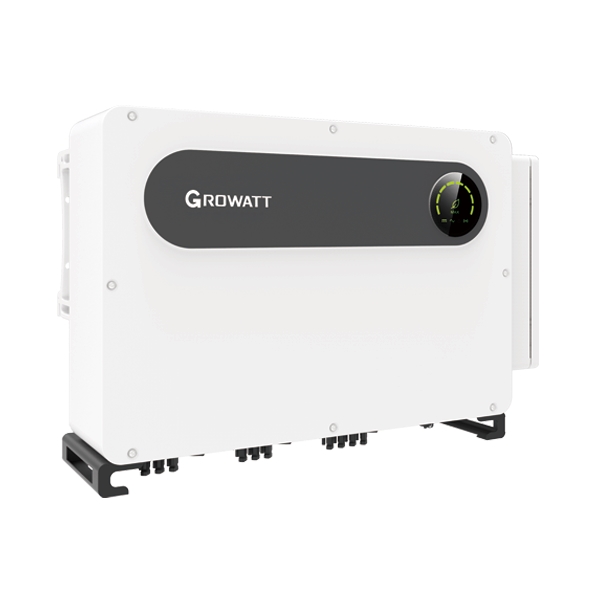

MAX-100~125KTL3-XLV型光伏逆變器產品特點：
1、采用10MPPT無保險絲設計。
2、具有智能I/V掃描和診斷功能。
3、具有智能串監控功能。
4、采用交/直流II型SPD設計。
5、IP66和C5防護等級。
MAX-100~125KTL3-XLV型光伏逆變器技術參數：
| 數據表 | MAX100KTL3-XLV | MAX110KTL3-XLV | MAX120KTL3-XLV | MAX125KTL3-XLV |
| 輸入數據（DC） | ||||
| 直流電壓 | 1100V | |||
| 啟動電壓 | 195V | |||
| 額定電壓 | 600V | |||
| MPPT電壓范圍 | 180V-1000V | |||
| MPP跟蹤器數量 | 10 | |||
| 每個MPP托盤的PV串數量 | 2 | |||
| 每個MPP跟蹤器的輸入電流 | 32A | |||
| 每個MPP跟蹤器的短路電流 | 40A | |||
| 輸出數據（AC） | ||||
| 交流額定功率 | 100000W | 110000W | 120000W | 125000W |
| AC視在功率 | 110000VA | 121000VA | 132000VA | 137500VA |
| 額定交流電壓（范圍*） | 230V/400V(340-440VAC) | |||
| 交流和頻率（范圍*） | 50/60 Hz(45~55Hz/55-65 Hz) | |||
| 輸出電流 | 158.8A | 174.6A | 190.5A | 198.5A |
| 可調功率因數 | 0.8leading …0.8lagging | |||
| 電流諧波 | <3% | |||
| 交流電網連接類型 | 3W/N/PE | |||
| 效率 | ||||
| 效率 | 98.8% | |||
| 歐洲效率 | 98.4% | 98.5% | 98.5% | 98.5% |
| MPPT效率 | 99.9% | |||
| 保護裝置 | ||||
| 直流反性保護 | Yes | |||
| 直流開關 | Yes | |||
| 交流/直流浪涌保護 | Type ll /Type ll | |||
| 絕緣電阻監測 | Yes | |||
| 交流短路保護 | Yes | |||
| 接地故障監測 | Yes | |||
| 字符串檢測 | Yes | |||
| 反PID功能 | 選擇 | |||
| 電弧故障檢測（AFCl） | 選擇 | |||
| 一般數據 | ||||
| 尺寸（寬/高/深） | 970/640/345mm | |||
| 重量 | 84kg | |||
| 工作溫度范圍 | -30°℃…+60℃ | |||
| 夜間功耗 | <1W | |||
| 拓撲結構 | 無變壓器 | |||
| 冷卻 | 智能空氣冷卻 | |||
| 防護等級 | IP66 | |||
| 相對濕度 | 0~100% | |||
| 海拔高度 | 4000m | |||
| 直流連接 | H4/MC4(Max.6mm2) | |||
| 交流連接 | OT Erminal (Max.240mm2) | |||
| 顯示 | LED/WIFI+APE | |||
| 接口：RS485/USB/PLC/GPRS/4G/WiF | Yes/Yes/可選/可選/可選 | |||
| 保修期：5年/10年 | Yes /可選 | |||
| CE,IEC62116,IEC61727,CQC,VDE0126,VFR2019,EN50549-1/2,C10/C11,UNE206007,G99CEI0-21/0-16,N4105&N4110,UNE206006,MEA,PEA,KSC8565 | ||||
| *交流電壓范圍和頻率范圍可能因具體國家電網標準而異。 | ||||

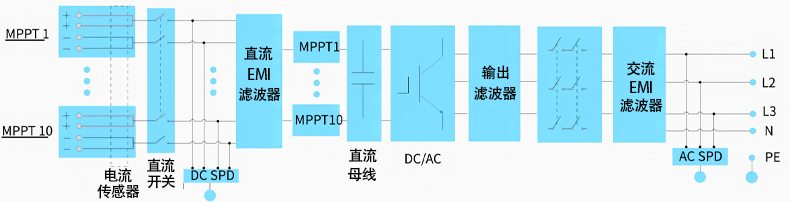

MAX-100~125KTL3-XLV型光伏逆變器接線圖：
