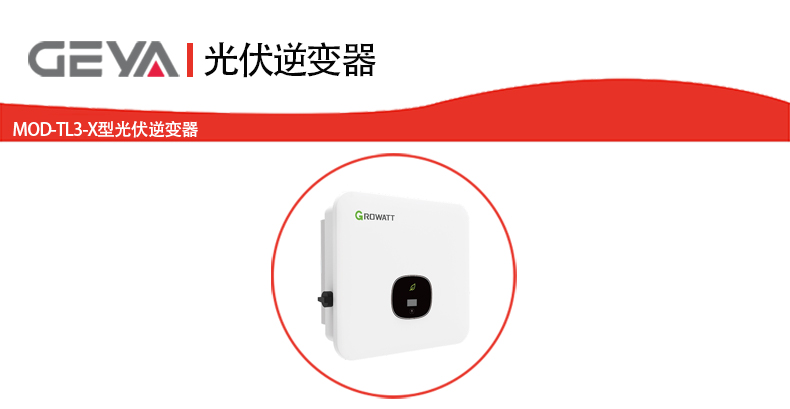

MOD-TL3-X型光伏逆變器產品特點：
1、效率98.6%。
2、OLED和觸摸按鈕。
3、直流和交流側的ll型SPD。
4、弦監控功能。
5、AFCI功能。
MOD-3000~9000TL3-X型光伏逆變器技術參數：
| 數據表 | MOD 3000TL3-X | MOD 4000TL3-X | MOD 5000TL3-X | MOD 6000TL3-X | MOD 7000TL3-X | MOD 8000TL3-X | MOD 9000TL3-X |
| 輸入數據（DC） | |||||||
| 推薦光伏功率 （用于STC模塊） | 4500W | 6000W | 7500W | 9000W | 10500W | 12000W | 13500W |
| 直流電壓 | 1100V | ||||||
| 啟動電壓 | 160V | ||||||
| 標準電壓 | 580V | ||||||
| MPPT電壓范圍 | 140V-1000V | ||||||
| MPP跟蹤器數量 | 2 | ||||||
| 每個MPP跟蹤器的PV串數量 | 1 | ||||||
| 每個MPP跟蹤器的輸入電流 | 13A | ||||||
| 每個MPP跟蹤器的短路電流 | 16A | ||||||
| 輸出數據（AC） | |||||||
| 交流標準功率 | 3000W | 4000W | 5000W | 6000W | 7000W | 8000W | 9000W |
| 交流視在功率 | 3300VA | 4400VA | 5500VA | 6600VA | 7700VA | 8800VA | 9900VA |
| 標準交流電壓（范圍*） | 220V/380V,230V/400V(340-440V) | ||||||
| 交流電網頻率（范圍*） | 50/60 Hz(45-55Hz/55-65 Hz) | ||||||
| 輸出電流 | 5.0A | 6.7A | 8.3A | 10.0A | 11.7A | 13.3A | 15.0A |
| 可調功率因數 | 0.8leading…0.8lagging | ||||||
| 電流諧波 | <3% | ||||||
| 交流電網連接類型 | 3W+N+PE | ||||||
| 效率 | |||||||
| 效率 | 98.3% | 98.3% | 98.3% | 98.3% | 98.6% | 98.6% | 98.6% |
| 歐洲效率 | 97.5% | 97.5% | 97.5% | 97.5% | 98.1% | 98.1% | 98.1% |
| MPPT效率 | 99.9% | ||||||
| 保護裝置 | |||||||
| 直流反性保護 | Yes | ||||||
| 直流開關 | Yes | ||||||
| 交流/直流浪涌保護 | Type ll /Type ll | ||||||
| 絕緣電阻監測 | Yes | ||||||
| 交流短路保護 | Yes | ||||||
| 接地故障監測 | Yes | ||||||
| 網格監控 | Yes | ||||||
| 防孤島效應保護 | Yes | ||||||
| 剩余電流監測單元 | Yes | ||||||
| 弦故障監測 | Yes | ||||||
| AFCl保護 | Yes | ||||||
| 一般數據 | |||||||
| 尺寸（寬/高/深） | 425/387/147mm | 425/387/147mm | 425/387/147mm | 425/387/147mm | 425/387/178mm | 425/387/178mm | 425/387/178mm |
| 重量 | 12.5kg | 12.5kg | 12.5kg | 12.5kg | 14kg | 14kg | 14kg |
| 工作溫度范圍 | -25℃…+60℃ | ||||||
| 夜間功耗 | <1W | ||||||
| 拓撲結構 | 無變壓器 | ||||||
| 冷卻 | 自然對流 | ||||||
| 防護等級 | IP66 | ||||||
| 相對濕度 | 0～100% | ||||||
| 海拔高度 | 4000m | ||||||
| 直流連接 | H4/MC4(Optional) | ||||||
| 交流連接 | Connector | ||||||
| Display | OLED+LED/WIFI+APP | ||||||
| 接口：USB/RS485/WiFi/GPRS/LAN/RF | yes/yes/可選/可選/可選/可選 | ||||||
| 保修期：10年 | Yes | ||||||
| CE,VDE0126,Greece,EN50549,C10/C11,VFR 2019,EC62116,EC61727,IEC 60068,EC61683,CEIO-21,N4105,TOR EzeugerG98/G99,G100,AS4777,UNE217001,UNE206007,PO12.2 | |||||||
| 交流電壓范圍和頻率范圍可能因具體國家電網標準而異。 | |||||||
MOD-10~15KTL3-X型光伏逆變器技術參數：
| 數據表 | MOD 10KTL3-X | MOD 11KTL3-X | MOD 12KTL3-X | MOD 13KTL3-X | MOD 15KTL3-X |
| 輸入數據（DC） | |||||
| 推薦光伏功率 （用于STC模塊） | 15000W | 16500W | 18000W | 19500W | 22500W |
| 直流電壓 | 1100V | ||||
| 啟動電壓 | 160V | ||||
| 標準電壓 | 580V | ||||
| MPPT電壓范圍 | 140V-1000V | ||||
| MPP跟蹤器數量 | 2 | ||||
| 每個MPP跟蹤器的PV串數量 | 1 | 1 | 1/2 | 1/2 | 1/2 |
| 每個MPP跟蹤器的輸入電流 | 13A | 13A | 13/26A | 13/26A | 13/26A |
| 每個MPP跟蹤器的短路電流 | 16A | 16A | 16/32A | 16/32A | 16/32A |
| 輸出數據（AC） | |||||
| 交流標準功率 | 10000W | 11000W | 12000W | 13000W | 15000W |
| 交流視在功率 | 11000VA* | 12100VA | 13200VA | 14300VA | 16500VA |
| 標準交流電壓（范圍*） | 220V/380V,230V/400V(340-440V) | ||||
| 交流電網頻率（范圍*） | 50/60 Hz(45-55Hz/55-65 Hz) | ||||
| 輸出電流 | 16.7A | 18.3A | 20A | 21.7A | 25A |
| 可調功率因數 | 0.8leading…0.8lagging | ||||
| 電流諧波 | <3% | ||||
| 交流電網連接類型 | 3W+N+PE | ||||
| 效率 | |||||
| 效率 | 98.60% | ||||
| 歐洲效率 | 98.1% | 98.1% | 98.2% | 98.2% | 98.2% |
| MPPT效率 | 99.9% | ||||
| 保護裝置 | |||||
| 直流反性保護 | Yes | ||||
| 直流開關 | Yes | ||||
| 交流/直流浪涌保護 | Type ll /Type ll | ||||
| 絕緣電阻監測 | Yes | ||||
| 交流短路保護 | Yes | ||||
| 接地故障監測 | Yes | ||||
| 網格監控 | Yes | ||||
| 防孤島效應保護 | Yes | ||||
| 剩余電流監測單元 | Yes | ||||
| 弦故障監測 | Yes | ||||
| AFCl保護 | Yes | ||||
| 一般數據 | |||||
| 尺寸（寬/高/深） | 425/387/178mm | ||||
| 重量 | 14kg | 14kg | 16kg | 16kg | 16kg |
| 工作溫度范圍 | -25℃ …+60℃ | ||||
| 夜間功耗 | <1W | ||||
| 拓撲結構 | 無變壓器 | ||||
| 冷卻 | 自然對流 | ||||
| 防護等級 | IP66 | ||||
| 相對濕度 | 0～100% | ||||
| 海拔高度 | 4000m | ||||
| 直流連接 | H4/MC4(Optional) | ||||
| 交流連接 | Connector | ||||
| 陳列 | OLED+LED/WIFI+APP | ||||
| 接口：USB/RS485NIF/GPRS//LAN/RF | yes/yes/可選/可選/可選 | ||||
| 保修期：10年 | Yes | ||||
| CE,VDE0126,Gieece,EN50549,C10/C11,VFR 2019,IEC62116,IEC61727,IEC 60068,IEC61683,CEIO-21,N4105,TOR ErzeugerG98G99,G100,AS4777,UNE217001,UNE206007,PO12.2 | |||||
| 對于比利時C10/C11，MOD 10KTL3-X輸出功率限制為10000VA。 | |||||
| 交流電壓范圍和頻率范圍可能因具體國家電網標準而異。 | |||||
