GRT8-RL交替循環型時間繼電器

GRT8-RL 通過精準時序控制、寬范圍參數調節及緊湊設計，為雙負載周期性交替場

景提供高效解決方案，廣泛應用于工業自動化、智能照明、農業灌溉等領域，助力提升

設備管理效率與系統穩定性。

GRT8-RL 交替循環型時間繼電器產品優勢：

1、靈活配置：獨立延時參數與負載順序可調，適應多樣化控制邏輯。

2、廣泛適用性：超寬延時范圍（0.1秒-100天）及電壓兼容性（12-240V AC/DC）。

3、操作便捷：LED狀態指示與端子短接功能簡化運維流程。

4、高可靠性：工業級設計保障周期性切換任務長期穩定執行。

5、空間優化：緊湊結構化提升控制柜空間利用率。

GRT8-RL 交替循環型時間繼電器產品特點：

1.獨立雙延時控制：

支持獨立的 ON（接通）和 OFF（斷開）延時設定，可為不同負載分別配置差異化

工作時間參數，適應復雜工況需求。

2. 寬延時范圍調節：

提供 0.1 秒至 100 天的延時范圍，通過 10 個檔位靈活調節，覆蓋秒級快速響應到

長期輪換場景（如備用系統切換、季節性灌溉）。

3. 負載順序可調：

通過短接 S-A1 端子即時切換左右負載的啟動優先級，無需重新接線或編程，簡化

調試維護流程。

4. 寬電壓兼容性：

支持 AC/DC 12V－240V 工作電壓，適配全球主流工業電壓標準，降低備件庫存壓

力。

5. 狀態可視化管理：

內置 LED 指示燈實時顯示繼電器工作狀態（負載運行/延時階段），便于快速監控

與故障診斷。

6. 緊湊型結構設計：

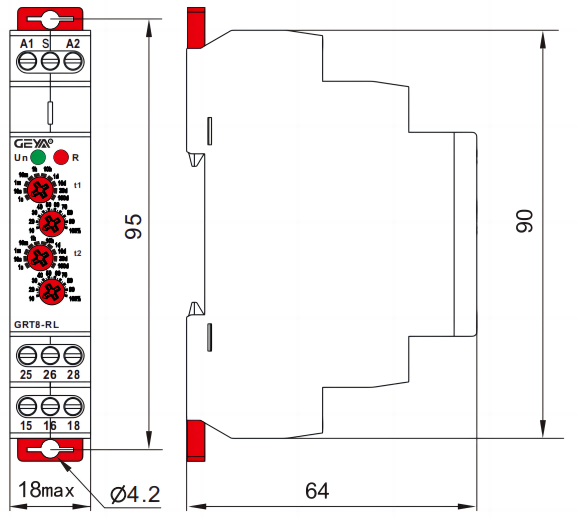

18mm 超薄寬度，支持 35mm DIN 導軌安裝，節省控制柜空間。

GRT8-RL 交替循環型時間繼電器產品應用：

適用于雙負載周期性交替工作的自動化場景：

1、工業設備輪換：

冷卻水泵、空壓機、潤滑系統等關鍵設備自動切換，均衡磨損并保障連續生產。

2、智能照明控制：

景觀燈、廣告燈箱、倉庫分區照明的分組定時切換，優化能耗管理。

3、農業自動化：

溫室灌溉閥門/通風設備輪換啟停，實現精準分區資源調度。

4、設備循環測試：

自動啟停兩組被測設備，模擬真實工況間歇運行。

5、環境調控系統：

除濕/加濕設備、通風機組或冷熱裝置的交替運行控制。

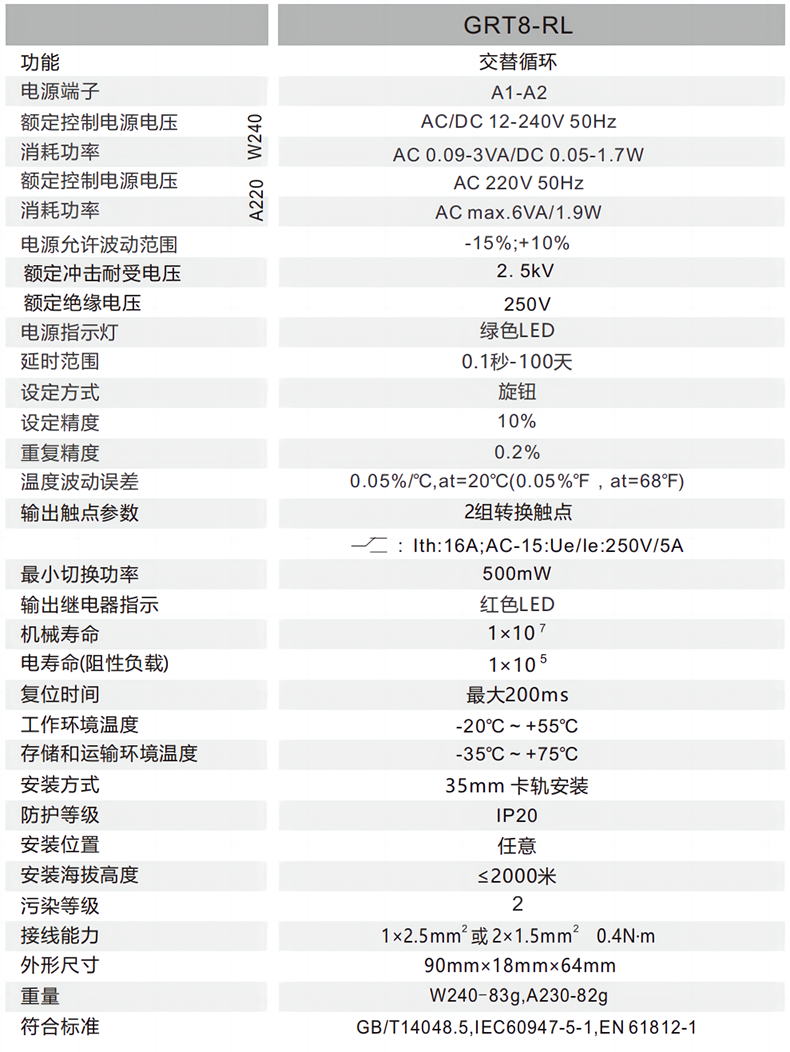

GRT8-RL 交替循環型時間繼電器技術參數：

功能

電源端子

額定控制電源電壓

W

2

4

0

消耗功率

額定控制電源電壓

A220

消耗功率

電源允許波動范圍

額定沖擊耐受電壓

額定絕緣電壓

電源指示燈

延時范圍

設定方式

設定精度

重復精度

溫度波動誤差

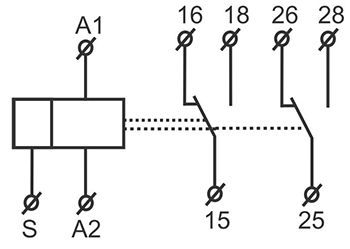

2組轉換觸點

:Ith:16A;AC-15:Ue/le:250V/5A

小切換功率

輸出繼電器指示

機械壽命

電壽命(阻性負載)

復位時間

工作環境溫度

存儲和運輸環境溫度

安裝方式

防護等級

安裝位置

安裝海拔高度

污染等級

接線能力

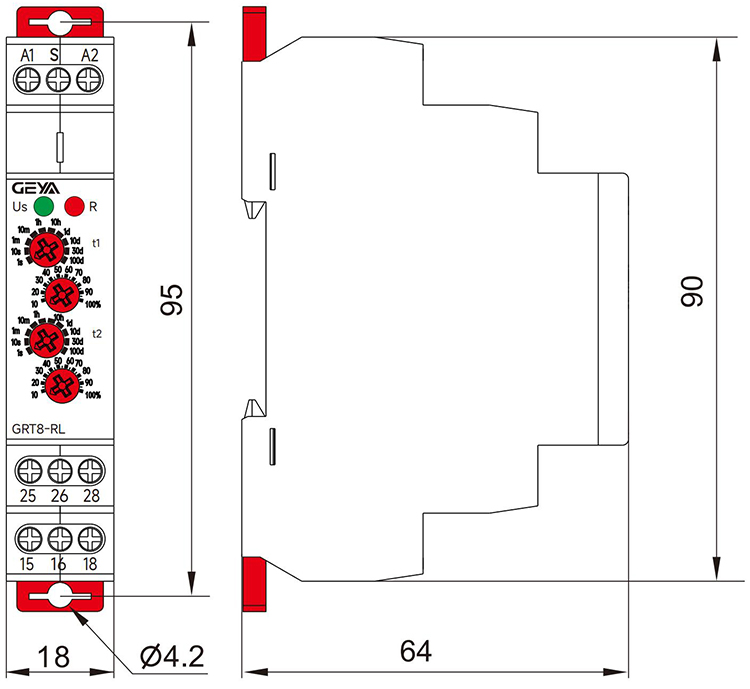

外形尺寸

重量

符合標準

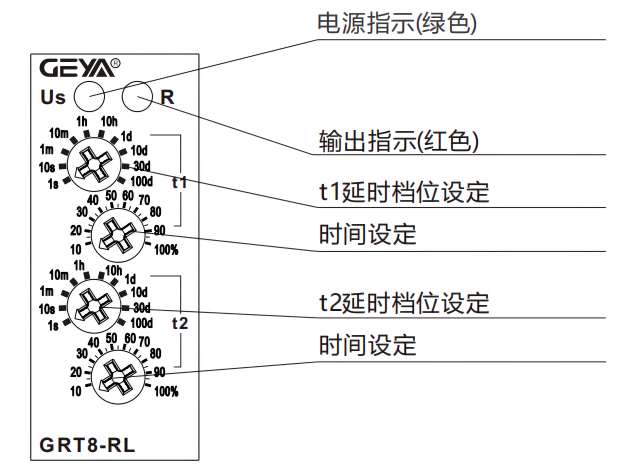

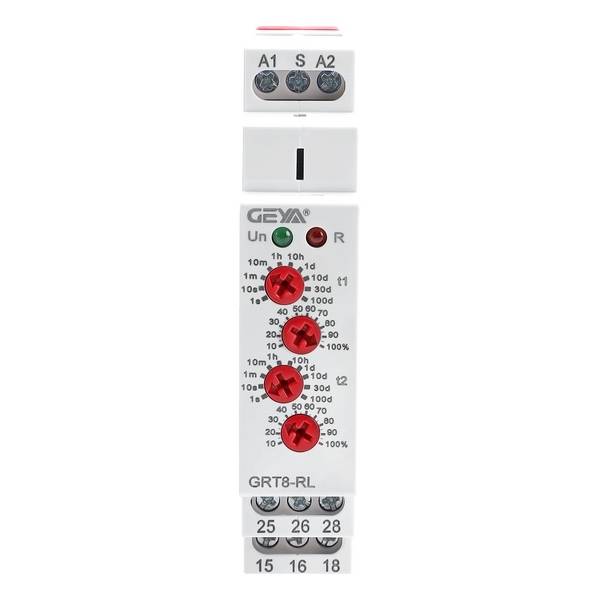

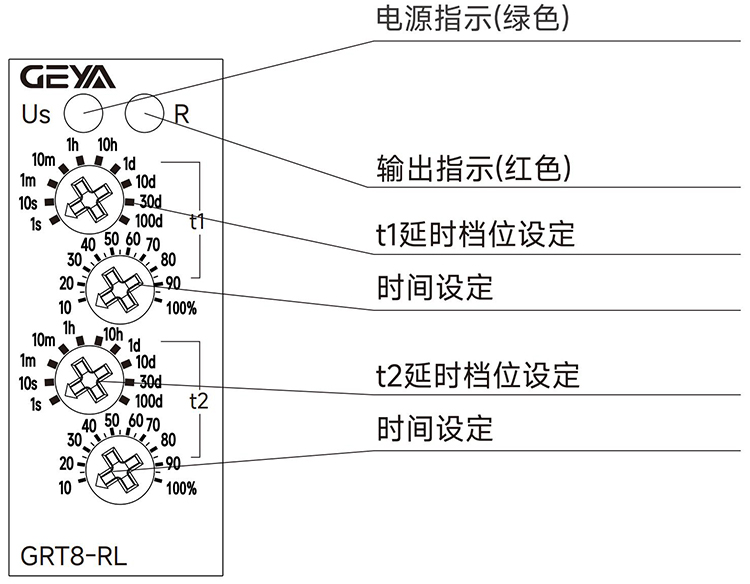

GRT8-RL 交替循環型時間繼電器產品面板：

GRT8-RL 交替循環型時間繼電器時間設定：

  旋鈕2：

  延時時間細調，10%~100%可調。

  延時時間=旋鈕1×旋鈕2。

  例1：

  需要設定5秒，可將旋鈕1設為10s，旋鈕2設為50%，延時時間=10s×50%=5s。

  例2：

  需要設定8分，可將旋鈕1設為10m，旋鈕2設為80%，延時時間=10m×80%=8m。

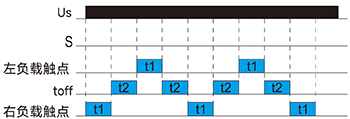

    S與A1不短接，交替工作，右負載開始

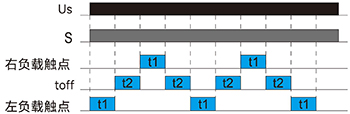

    S與A1短接，交替工作，左負載開始

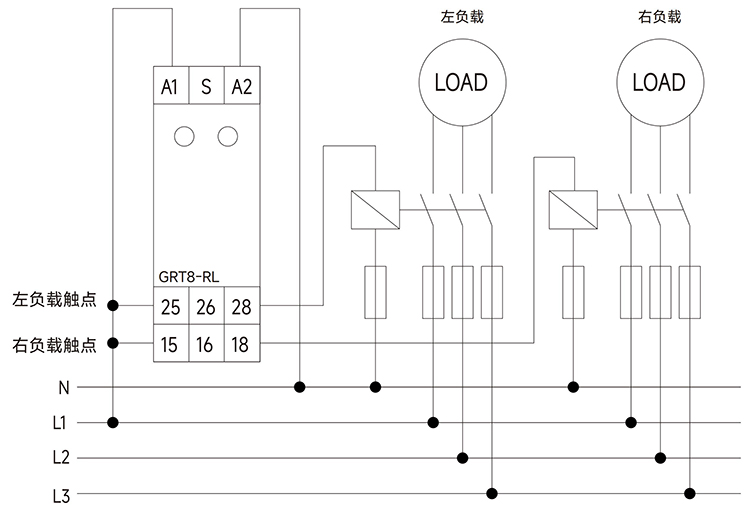

GRT8-RL 交替循環型時間繼電器產品接線：
