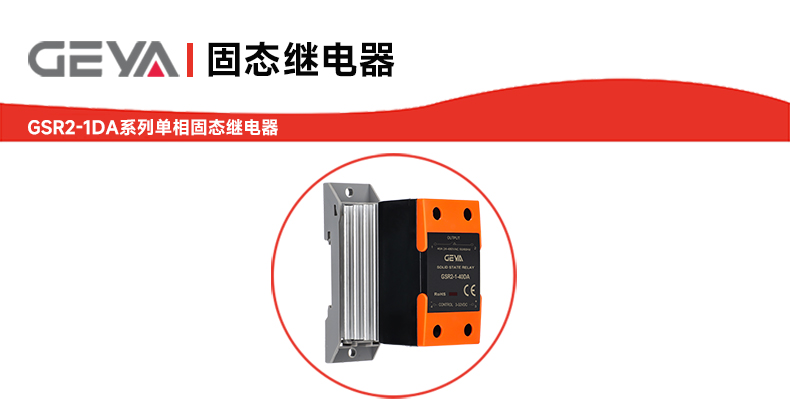

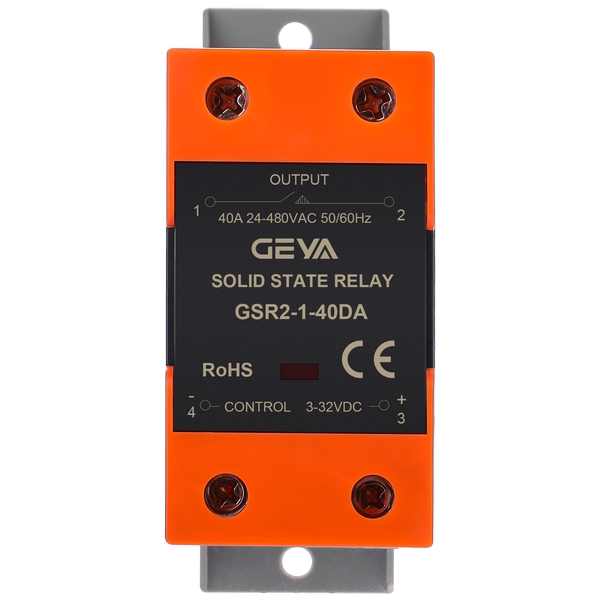

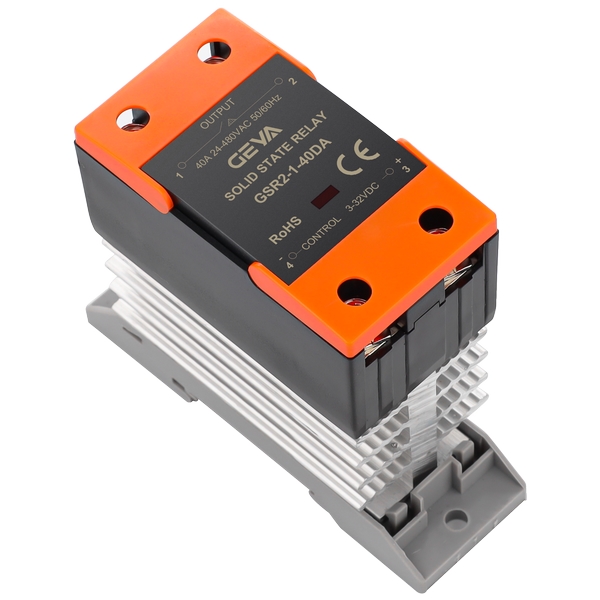

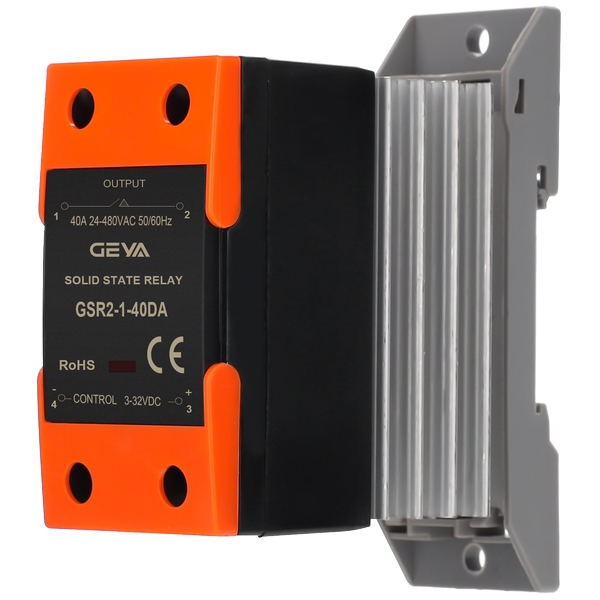

GSR2-1 DA型帶散熱單相固態繼電器

在需要可靠、安靜、長壽命切換單相交流負載的應用中，GSR2-1 DA帶散熱單相固

態繼電器（SSR）憑借其優異的性能和集成散熱設計，成為替代傳統電磁繼電器的理想

解決方案。它特別適合對開關速度、抗干擾性、環境適應性和安全性有較高要求的場合。

GSR2-1 DA型帶散熱單相固態繼電器產品優勢：

1、持久可靠： 無機械觸點磨損，壽命遠超傳統繼電器。

2、靜音高效： 開關過程無火花、無噪音，切換速度快，效率高。

3、安全穩定： 輸入輸出光電隔離，抗干擾能力強，工作穩定可靠。

4、環境適應強： 體積小巧，環氧樹脂封裝，防潮、防震、耐腐蝕。

5、易于驅動： 寬輸入電壓范圍，控制電流微小（≤15mA），與常用邏輯電路兼容性

好。

6、安全防護： 內置阻容吸收電路，有效抑制浪涌電流沖擊，保護設備。

GSR2-1 DA型帶散熱單相固態繼電器產品特點：

1、寬范圍低功耗驅動：

- 提供較寬的輸入控制電壓范圍，所需驅動電流小（≤15mA），方便接入各類控

制電路（如PLC、微控制器輸出口），降低系統功耗與驅動設計復雜度。

2、無觸點長壽命結構：

- 內部不含任何機械運動部件，從根本上消除了觸點磨損、粘連和電火花問題，顯著

延長使用壽命，提升系統整體運行可靠性，降低維護需求。

3、高速潔凈切換：

- 具備毫秒級開關響應速度。采用零電壓開啟（減少導通沖擊）和零電流關斷（減少

電弧和干擾）技術，大幅降低開關過程產生的射頻干擾（RFI/EMI），保護周邊敏感電

子設備。

4、內置浪涌防護：

- 集成阻容（RC）吸收回路，有效抑制負載（特別是感性負載如電機、變壓器）接通

瞬間產生的浪涌電流沖擊，增強產品自身及負載設備的安全性。

5、高隔離安全保障：

- 輸入控制端與輸出負載端之間采用光電耦合隔離技術，絕緣耐壓高達2500V AC，確

保強弱電隔離，防止高壓竄入控制端，保障人員與設備安全。

6、緊湊堅固防護設計：

- 產品結構小巧，內部填充高品質環氧樹脂，實現全密封封裝。這種設計提供良好的

防潮、防塵、防腐蝕（抵抗鹽霧、化學氣體等）以及優異的抗沖擊震動能力，適應苛刻

工業環境。集成散熱器設計優化了散熱效率

GSR2-1 DA型帶散熱單相固態繼電器產品應用：

GSR2-1 DA憑借其穩定、安全、長壽命和抗干擾特性，尤其適合需要集成散熱的中小

功率單相交流負載控制場景，廣泛應用于：

1、工業自動化與過程控制：

- 工業電爐、烘箱、注塑機、包裝機械的溫度精確控制；電機、電磁閥、小型泵的啟

停控制；自動化生產線設備。

2、電力調節與照明控制：

- 交通信號燈、LED照明系統、舞臺燈光調光、霓虹燈、廣告燈箱的電源切換與調節。

3、測試儀器與醫療設備：

- 實驗室設備、電源測試設備、醫療分析儀器、消毒設備中需要高可靠、低干擾的電

源通斷控制。

4、樓宇與消防系統：

- HVAC系統中的風機、加熱器控制；自動噴淋滅火裝置、消防排煙系統的執行機構驅

動。

5、辦公與商業設備：

- 復印機、打印機、自動售貨機、商用咖啡機等設備的內部大功率部件控制。

6、其他領域：

- 電鍍?cè)O(shè)備、印刷機械、橡塑機械、充電設備等需要無火花、長壽命開關的場合。

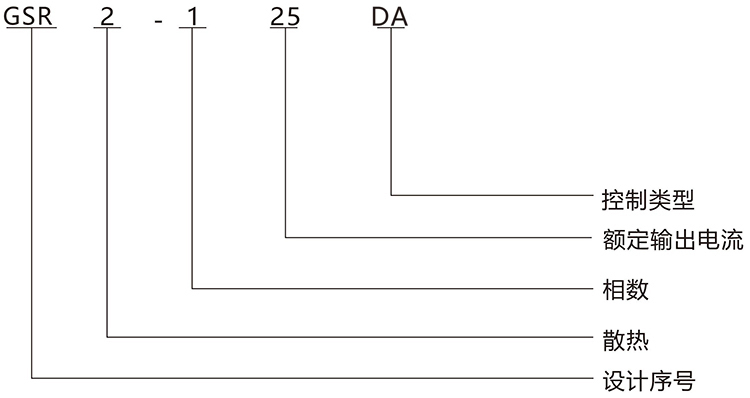

備注：

散熱：1：不帶散熱； 2：帶散熱

額定輸出電流：10A/25A/40A/60A/80A/100A/120A

控制類型：DA：直流控制交流； AA：交流控制交流；DD：直流控制直流

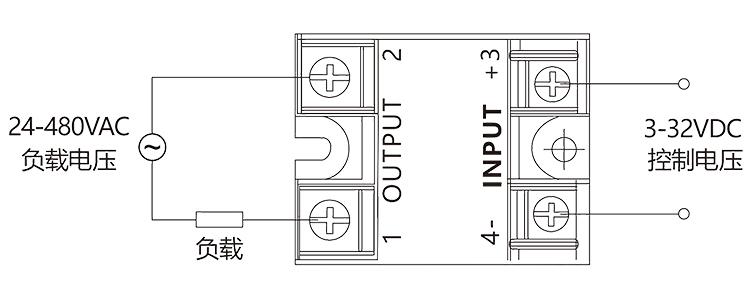

過零型的控制電壓為恒流型：3-32VDC(觸發電流≥5mA)

隨機型的控制電壓為串電阻型：4-8VDC（觸發電流≥10mA）

GSR2-1 DA型帶散熱單相固態繼電器技術參數：

GSR2-1 DA型帶散熱單相固態繼電器產品尺寸：

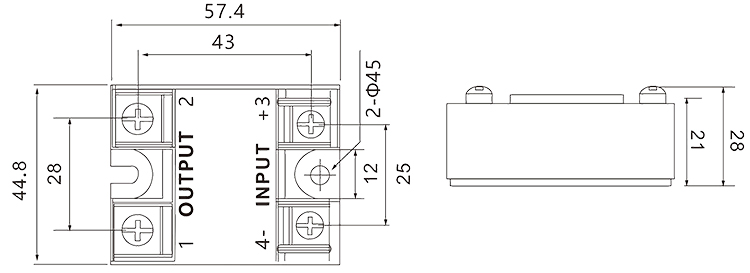

繼電器尺寸：

散熱器尺寸：

長×寬×高

適用范圍

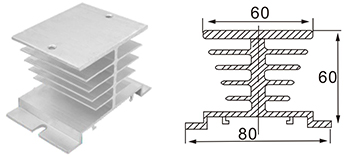

適用于負載實際小于10A-20A的一只長

方形單相固態繼電器（散熱器A-50，長度

50mm，以此散熱器長度為一位，A-100長

度100mm，為二位，以此類推┈ ┈）

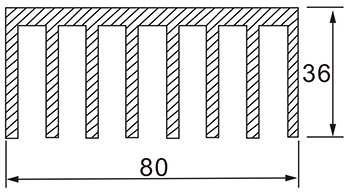

長×寬×高

適用范圍

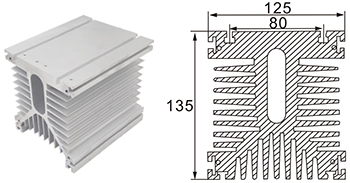

適用于負載實際電流25A~120A的一只

長方形單相固態繼電器（散熱器G-80，長

度80mm，以此散熱器長度為一位，G-160

長度160mm，為二位，以此類推┈ ┈）

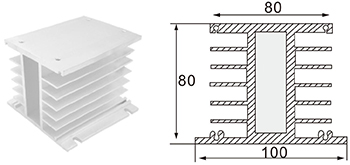

長×寬×高

適用范圍

適用于負載實際小于60A~150A的一只

長方形工業級單相固態繼電器（散熱器

E-50，長度50mm，以此散熱器長度為一

位，E -220長度220mm，為二位，以此類

推┈ ┈）

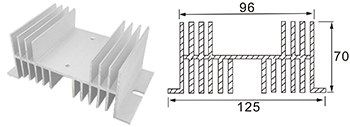

長×寬×高

適用范圍

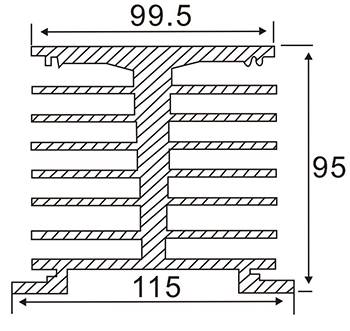

適用于負載實際小于10A~100A的一只

長方形單相固態繼電器（散熱器D-120，長

度120mm，以此散熱器長度為一位,D-240

長度240mm，為二位，以此類推┈ ┈）

長×寬×高

適用范圍

適用于負載實際小于35A的一只長方形

單相固態繼電器（ 散熱器D-120， 長度

120mm， 以此散熱器長度為一位D -240

長度240mm，為二位，以此類推┈ ┈）

長×寬×高

適用范圍

適用于負載實際電流（三相總和）小于

60A-150A的一只三相固態繼電器（散熱器

C-100，長度110mm，以此散熱器長度為

一位，C-220長度220mm，為二位，以此

類推┈ ┈）
