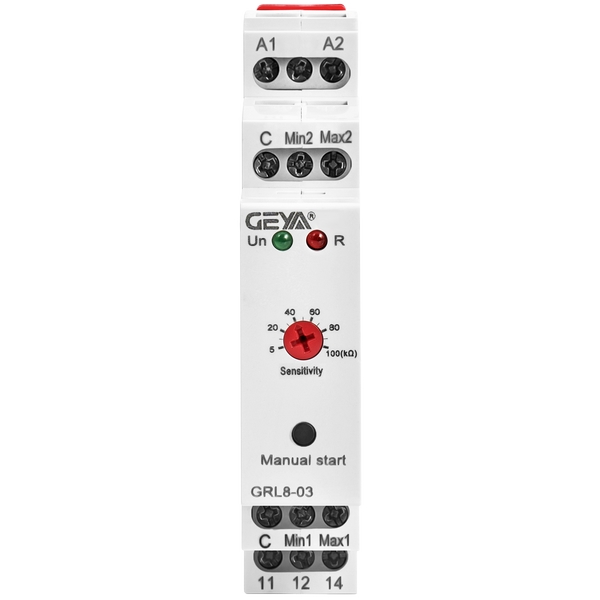

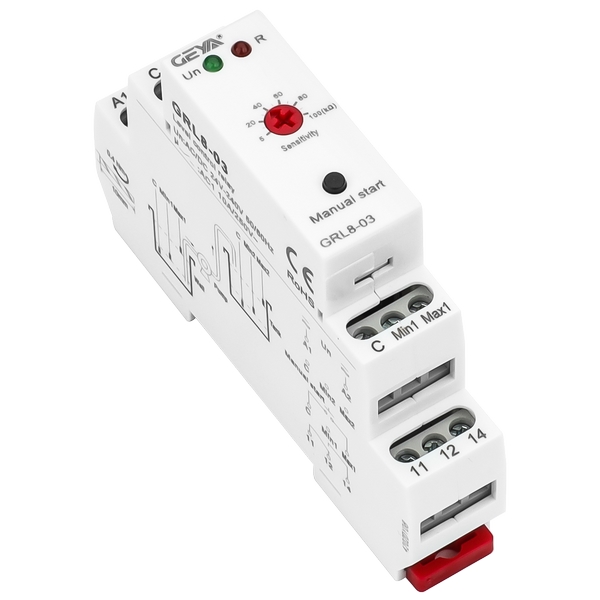

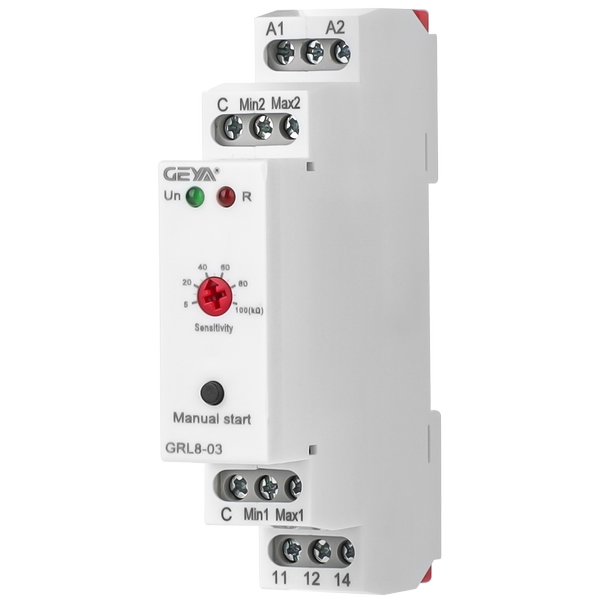

GRL8-03水池-水塔控制型液位繼電器

GRL8-03液位繼電器以高精度檢測、多重防護和致兼容性為核心，為用戶提供安全

可靠的液位控制解決方案。其小巧體積與便捷安裝特性，進一步降低了使用門檻，是各類

水泵液位控制場景的理想選擇。

GRL8-03水池-水塔控制型液位繼電器產品特點：

1、?雙模式啟動，操作靈活?

內置強制啟動按鈕，并支持外接啟動功能，滿足緊急補水或工況需求，為用戶提

供多重操作選擇。

2、?智能防干抽保護?

通過實時監測水井液位，在水源不足時自動切斷水泵電源，徹底避免干抽風險，保護

水泵設備安全。

3、?靈敏度無調節（5-100kΩ）?

可根據不同水質導電率或液位檢測需求，自由調節靈敏度參數，適配復雜環境，

檢測穩定性。

4、?超寬電壓兼容（AC/DC 24V-240V）?

采用隔離電源設計，支持24V至240V交直流寬電壓輸入，適應多種供電環境，減少配

套電源成本。

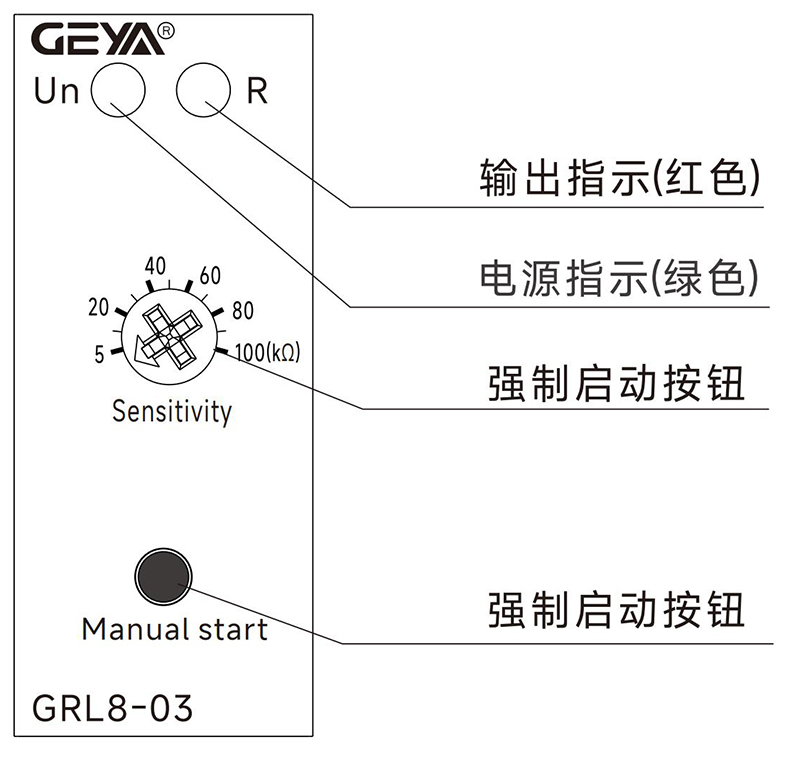

5、?狀態直觀可視?

配備高亮LED指示燈，實時顯示繼電器運行狀態，故障排查與設備監控一目了然。

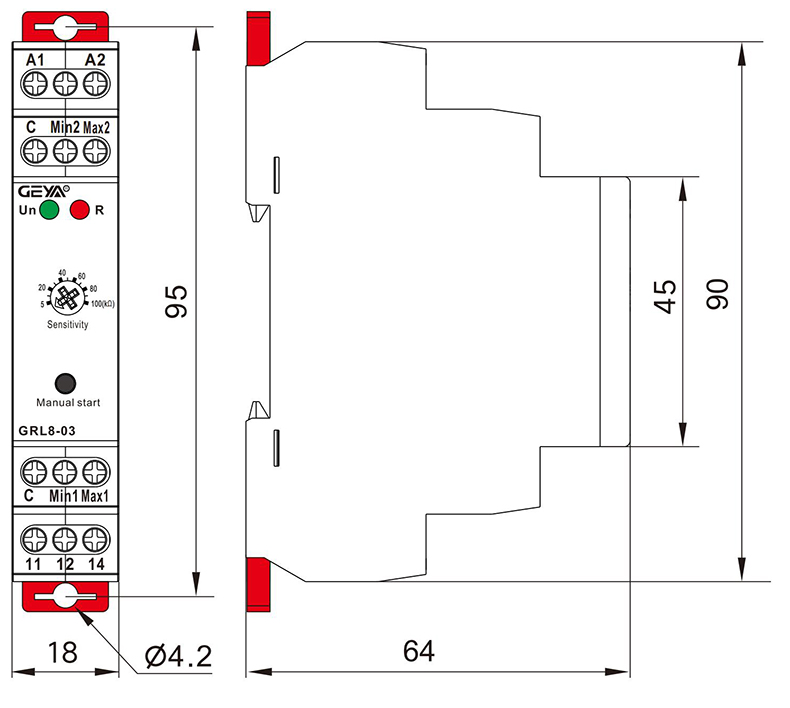

6、?緊湊型工業設計?

僅18mm超薄機身，支持35mm標準卡軌安裝，節省控制柜空間，尤其適合改造項目

或狹小空間部署。

GRL8-03水池-水塔控制型液位繼電器產品應用：

本產品專為水塔從水井抽水的液位控制場景優化，可廣泛應用于：

- ?農村自建水塔供水系統?：自動維持水塔水位，減少人工干預。

- ?小區二次供水設備?：防止水泵空轉，保障居民用水穩定。

- ?農業灌溉蓄水池?：智能控制井水抽取，提升灌溉效率。

- ?工業循環水系統?：精準管理補水流程，降低能耗。

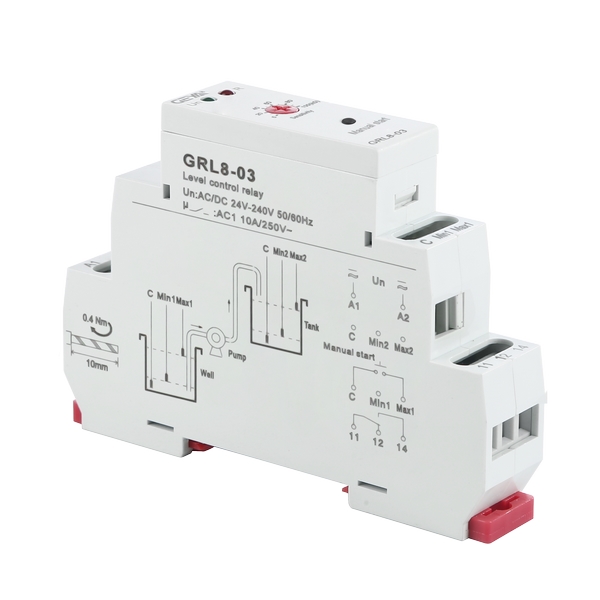

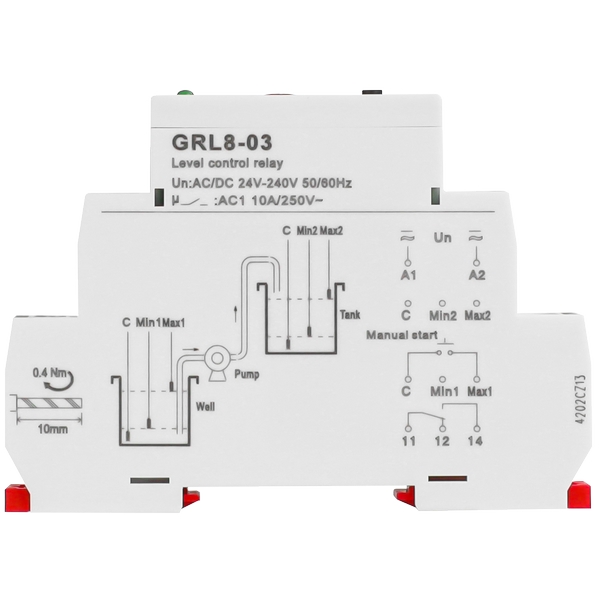

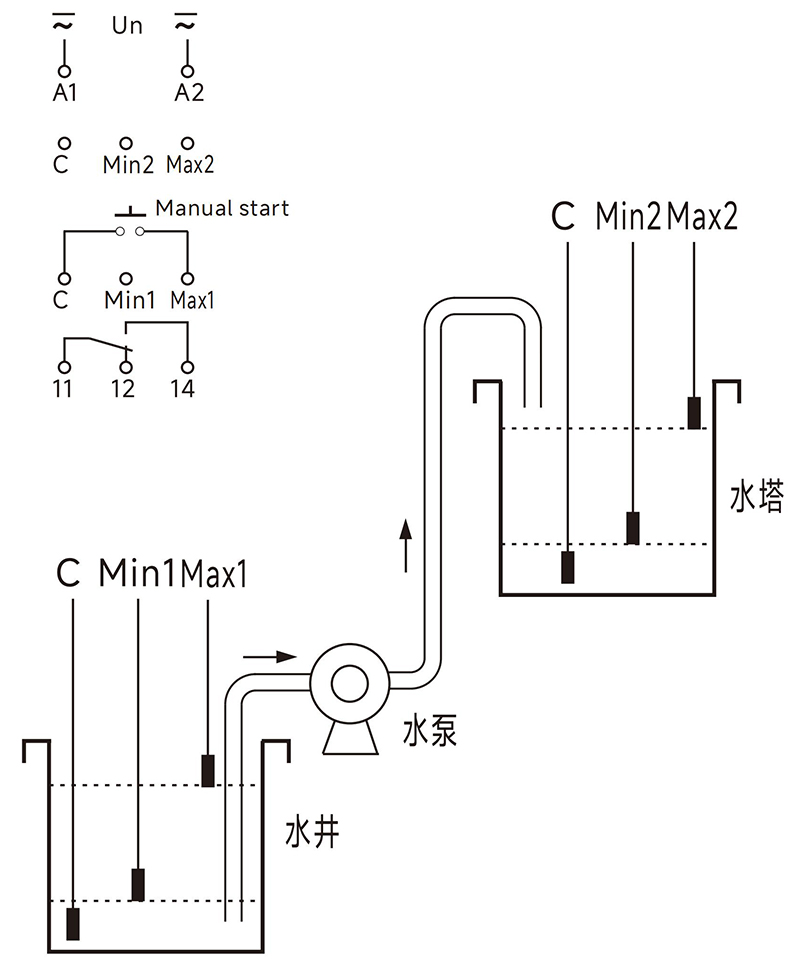

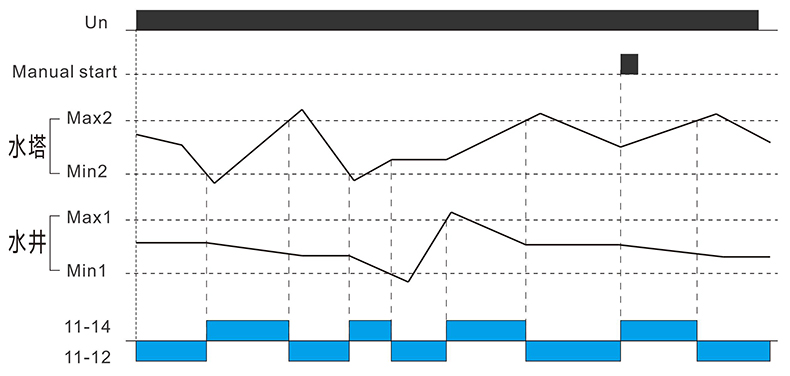

1.高水塔水位低于Min2，如果水井內水位高于Min1泵將開始工 作，直到水塔中的水位

達到Max2，水泵將停止工作。

2.當水井內水位達到Max1時，如果水塔內水位低于Max2，水泵將啟動一直工作到水塔

中的水位達到Max2，水泵將停止工作。如果不需要此功能，請不要連接Max1探頭。

3.水塔水位在Min2和Max2之間時按下“手動啟動”按鈕，水泵會強制啟動直到塔內水

位達到Max2，水泵停止工作。

4.水泵運行時，如果水位在水井低于Min1，泵將停止工作以避免空載以防止損壞泵。此

時紅燈將閃爍，表示水井缺水。

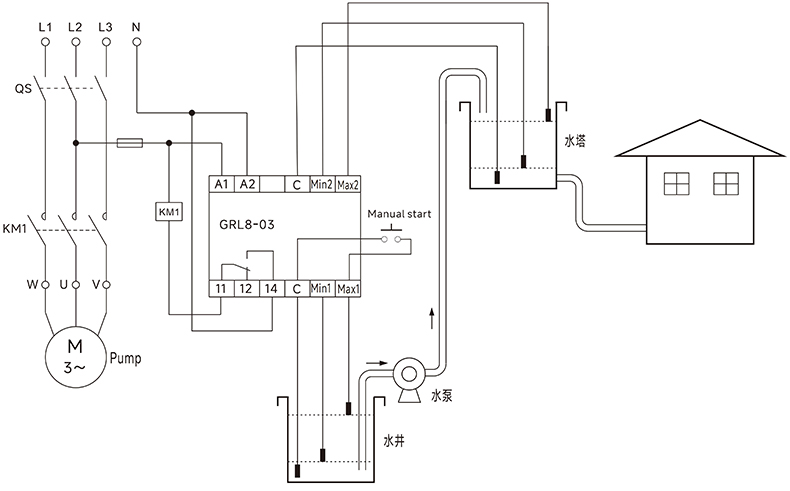

GRL8-03水池-水塔控制型液位繼電器產品接線：
