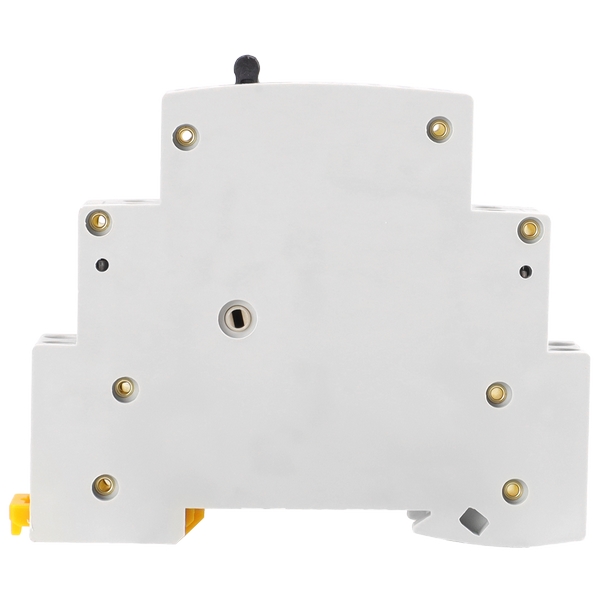

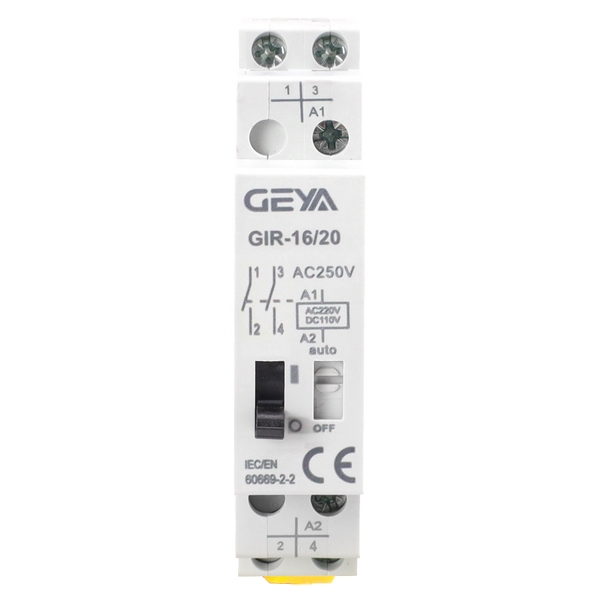

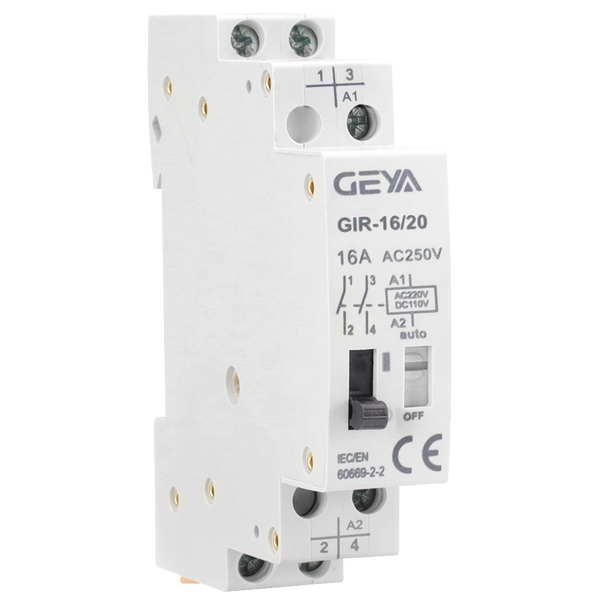

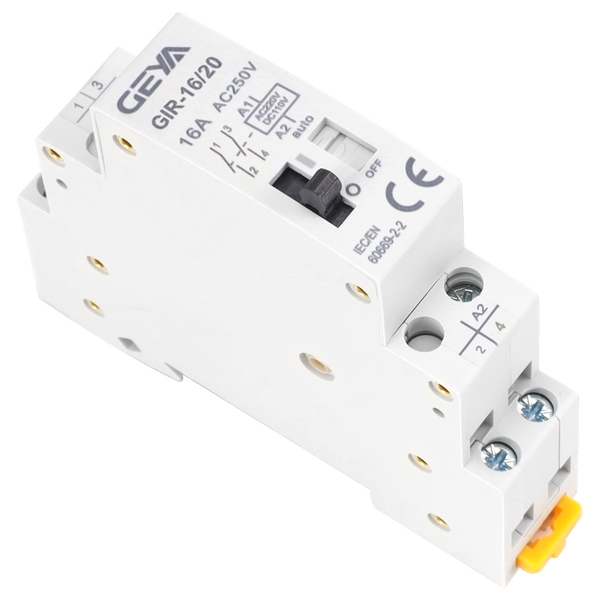

GIR系列脈沖繼電器

在需要頻繁狀態切換或長期保持通斷狀態的自動化控制、照明管理等領域，GIR系列

憑借其的工作原理，提供了高效、穩定且節能的解決方案，尤其適合替代需要持續

供電的傳統繼電器。

GIR系列脈沖繼電器產品優勢：

1、超低功耗：

-  僅需瞬時脈沖驅動線圈改變觸點狀態，狀態保持期間零功耗，降低系統能耗

與運行成本。

2、雙穩態機械保持：

-  機械結構觸點在兩個位置均能穩定自保持，無掉電風險，運行可靠。

3、脈沖觸發，狀態翻轉：

- 每接收一個有效脈沖信號，觸點狀態（開/閉）即自動翻轉一次，控制邏輯簡潔高

效。

4、負載適應性強： 16A觸點容量，可穩定控制多種常見負載：

- 電阻性負載：如白熾燈、鹵素?zé)簟?/span>

- 電感性負載：如熒光燈、節能燈、放電燈。

5、符合國家標準： 嚴格遵循GB/T 21711.1等相關標準，品質可靠有保障。

GIR系列脈沖繼電器產品特點：

1、脈沖驅動機制： 線圈僅需瞬時脈沖激勵即可動作。

2、機械雙穩態： 具有兩個可自鎖的機械位置。

3、觸點容量： 高達16A，切換能力強。

4、狀態翻轉： 每個脈沖使觸點狀態反轉（開→閉 或 閉→開）。

5、負載兼容性廣： 專為電阻性（白熾燈、鹵素?zé)簦┖碗姼行裕晒鉄簟⒎烹姛簦┴?fù)載

優化設計。

6、標準符合性： 滿足GB/T 21711.1等國家標準要求。

GIR系列脈沖繼電器產品應用：

GIR系列脈沖繼電器是實現遠程線路控制，特別是照明電路智能化控制的理想選擇，

廣泛應用于：

1、照明系統： 樓宇、家居、工廠、公共場所的燈光集中控制與場景切換（如通過智

能面板、遙控器或樓宇自控系統發送脈沖信號）。

2、自動化控制： 需要狀態保持或翻轉控制的設備、電機啟停等。

3、節能系統： 對能耗敏感，需長時間保持通斷狀態的場合。

4、安防系統： 門禁、報警裝置的狀態控制。

GIR系列脈沖繼電器技術參數：

帶指示燈的按鈕控制

動作時間(20℃,額定電壓)

沖擊(穩定性)

振動

安裝方式

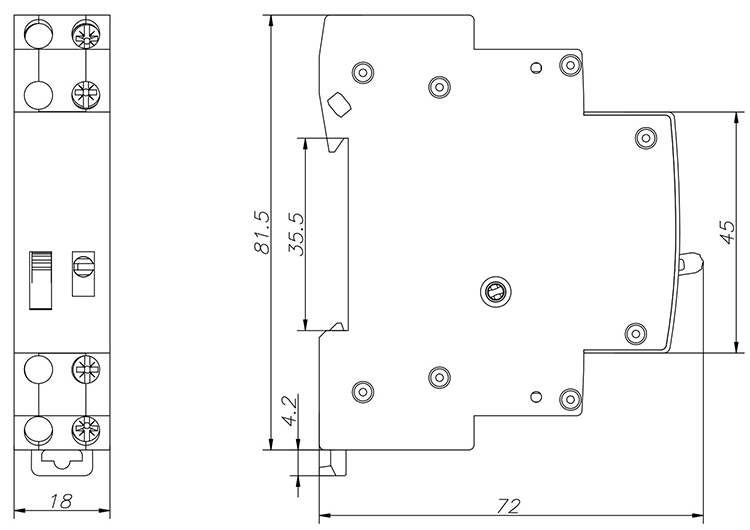

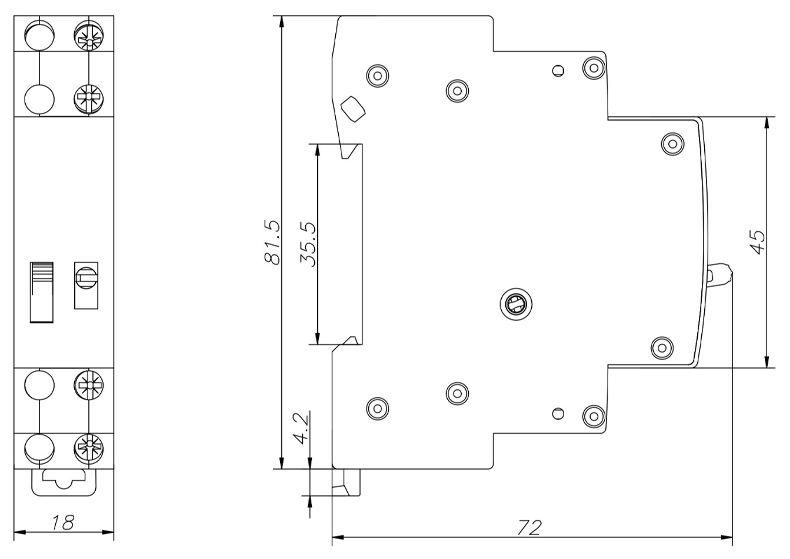

外形尺寸

主電路額定電壓(Ue)1P,2P

頻率

每分鐘操作次數

每天開關次數

脈沖電壓持續時間

電壓范圍

觸點負載(阻性)

開關電壓

開關電流

切換功率

電氣壽命(次)

機械壽命(次)

溫度范圍

污染等級

安裝位置

防護等級

過電壓類別

24VAC/12VDC

48VAC/24VDC

     230VAC/110VDC

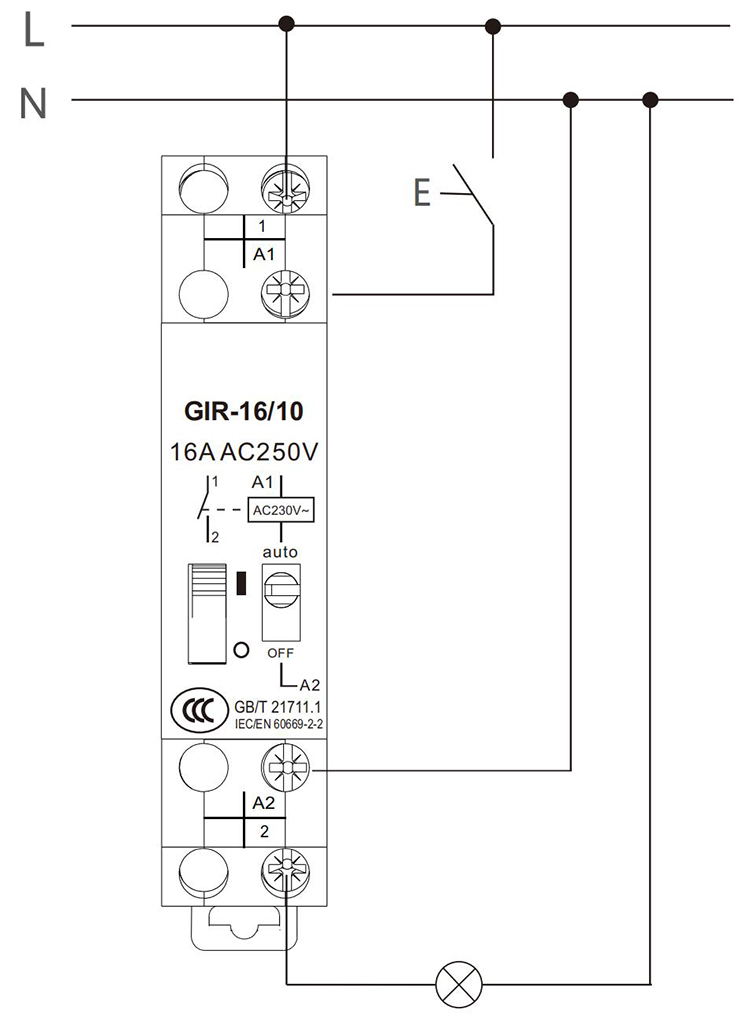

GIR系列脈沖繼電器產品接線：

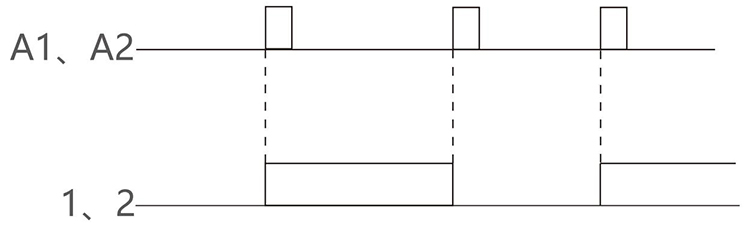

GIR系列脈沖繼電器產品時序圖：
