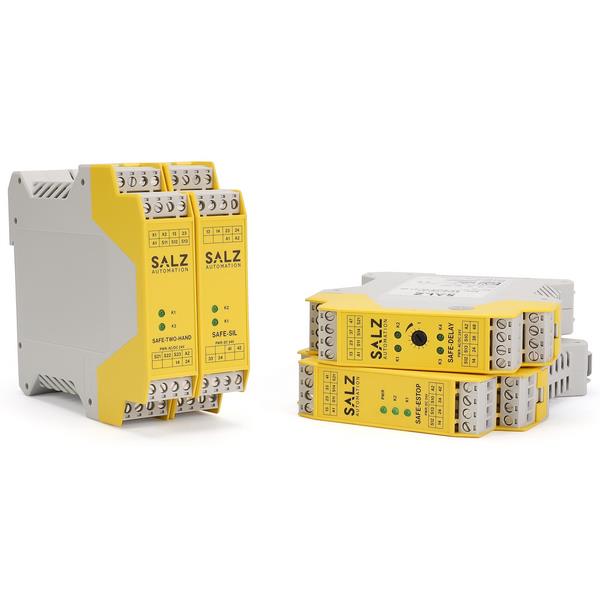

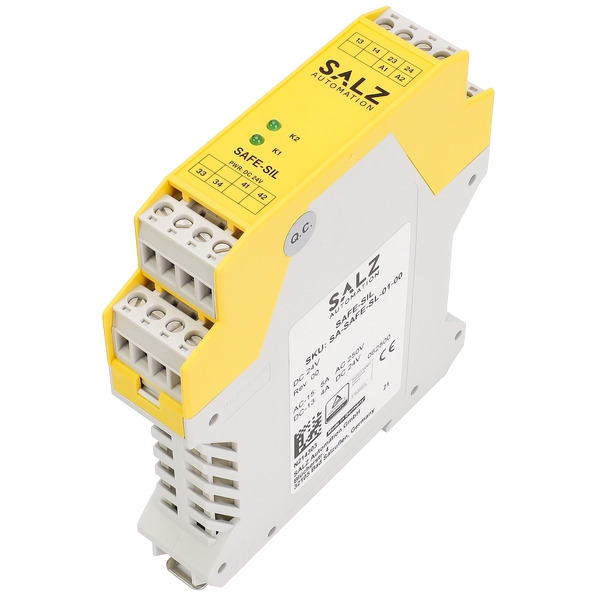

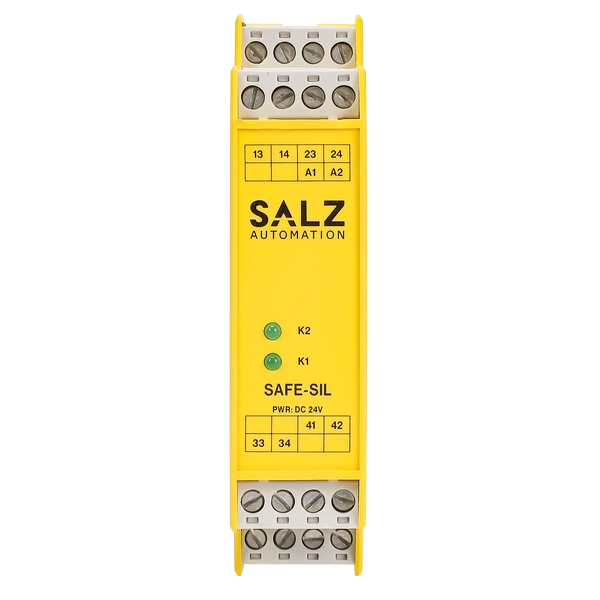

SAFE-SIL型功能安全繼電器

SAFE-SIL型安全耦合繼電器產品特點：

1、3個非延時安全觸點

2、1個非延時輔助觸點

3、安全信號耦合用于電流隔離和功率調整

4、LED狀態指示燈

5、自我監控

6、自動啟動

7、高達PLe/SILCL3/類別4 (EN ISO13849-1/EN 62061/EN 61508)

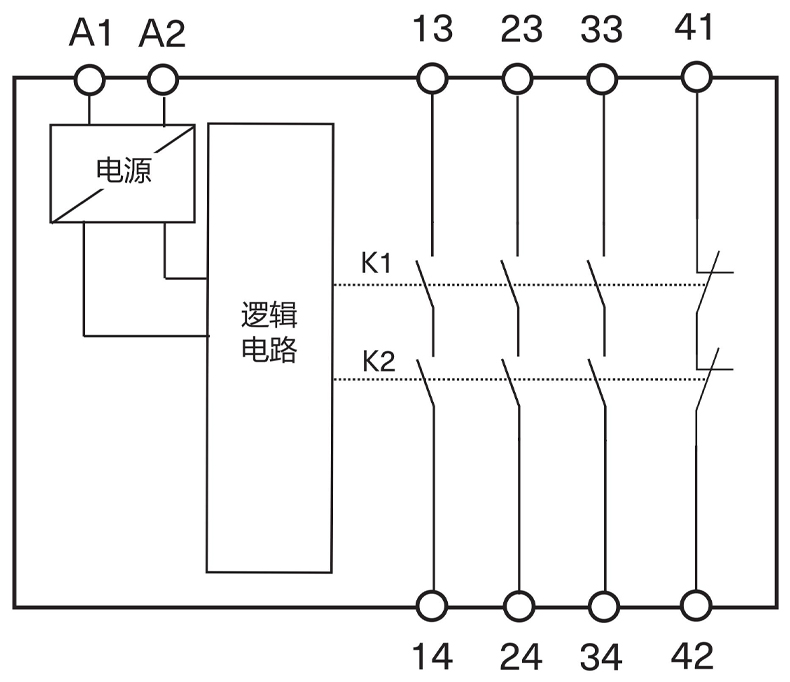

SAFE-SIL型功能安全繼電器產品功能：

SAFE-SIL型安全耦合繼電器產品應用：

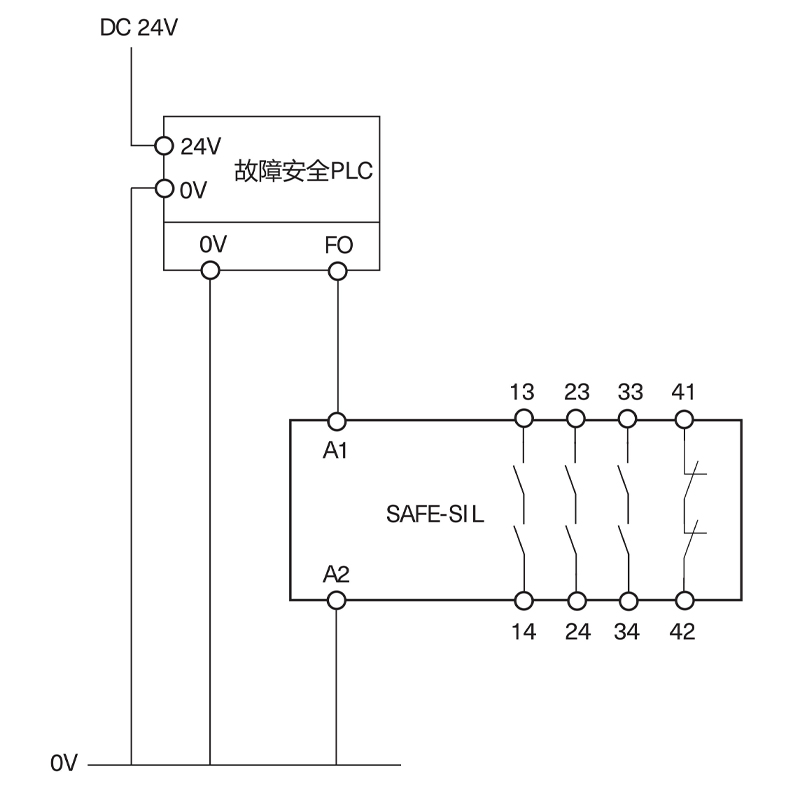

圖1:SAFE-SIL作為故障安全PLC輸出的耦合繼電器

帶故障安全PLC輸出的單通道控制。(類別4,高達PLe/SILCL3,如果安全輸出符合PLe/SILCL3,

并且可以排除 安全輸出和SAFE-SIL的A1之間的線路間短路-請參閱建議)

注意：接通控制線將立即激活安全觸點。A2是開關電壓AI的正確參考電位。

建議：根據ISO 13849-2,必須在低防護等級為IP54的防短路控制柜中進行接線。例如，

EN IS013849-2,表 D4-根據EN 60204-1在電氣安裝空間內布線。

無需監控SAFE-SIL的反饋回路。但是，如果應用需要反饋回路，則可以通過將反饋連接

到輔助觸點41-42來實現。

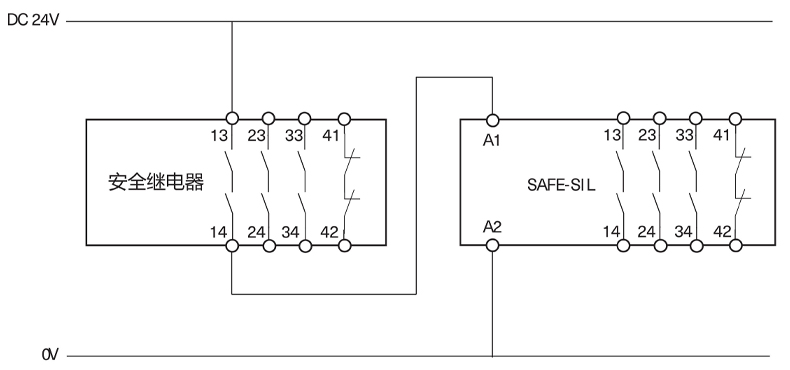

圖2:SAFE-SIL作為擴展模塊-通過安全繼電器觸點進行控制

接線為基本設備的觸點擴展(類別4,高達PLe/SILCL3,如果安全輸出滿足PLe/SILCL3,并且

可以排除安全輸出 和SAFE-SIL的A1之間的線路短路-請參閱建議) 注意：接通基本設備將會

立即激活安全觸點。

建議：根據EN ISO 13849-2,必須在具有IP54低防護等級的防短路控制柜中進行接線。

例如，EN ISO 13849-2 表D4-根據EN 60204-1在電氣安裝空間內布線。

無需監控SAFE-SIL的反饋回路。但是，如果應用需要反饋回路，則可以通過將反饋連接

到輔助觸點41-42來實現(見圖3或圖4)。

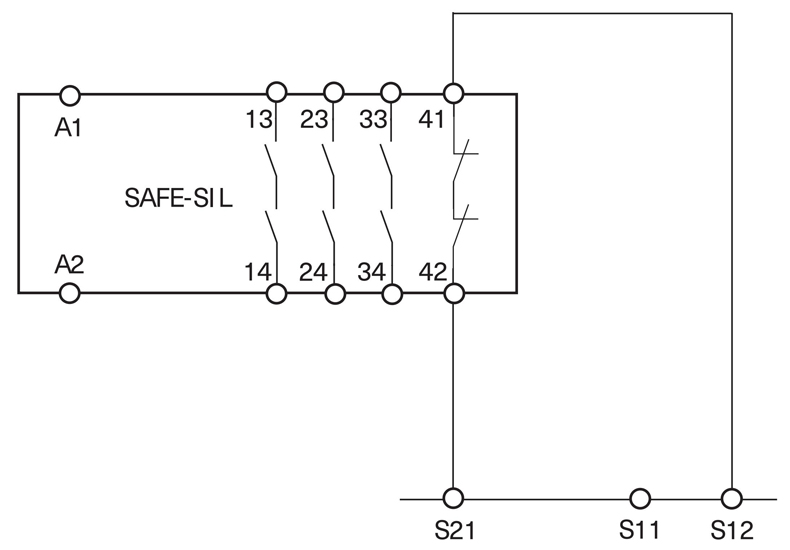

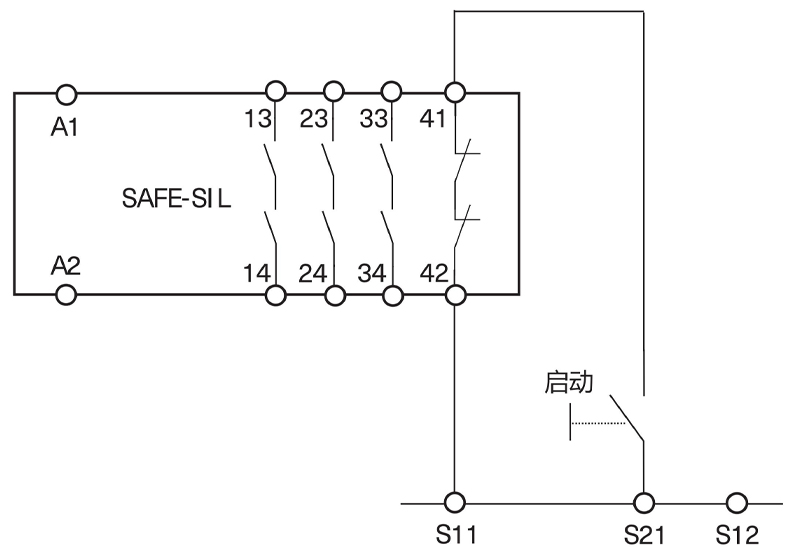

圖3:SAFE-SIL作為擴展模塊-使用手動監控啟動的反饋回路

圖4:SAFE-SL作為擴展模塊-反饋回路，自動啟動

.

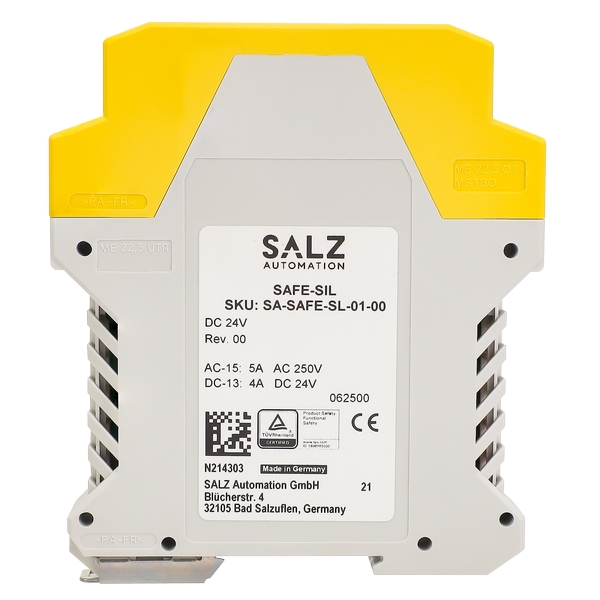

SAFE-SIL型安全耦合繼電器技術參數：
