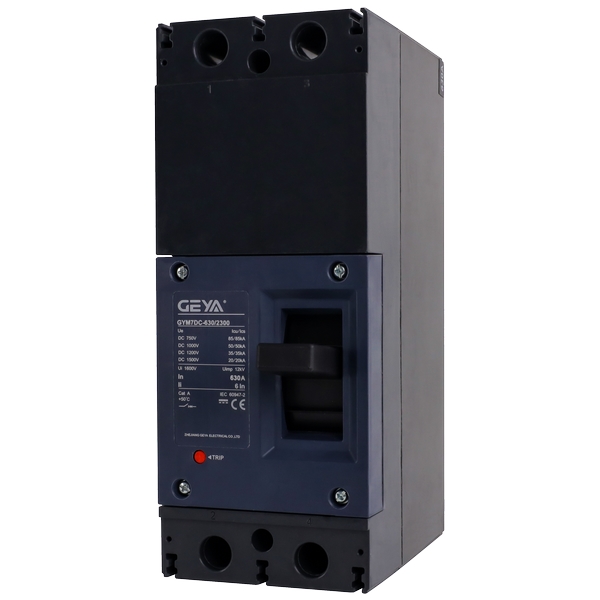

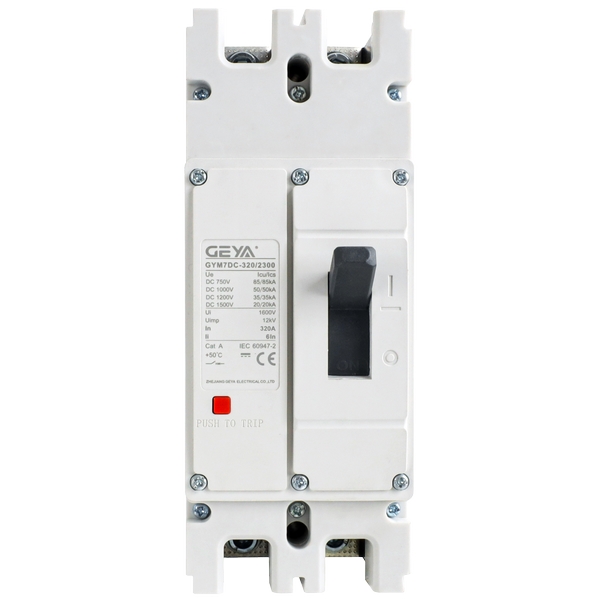

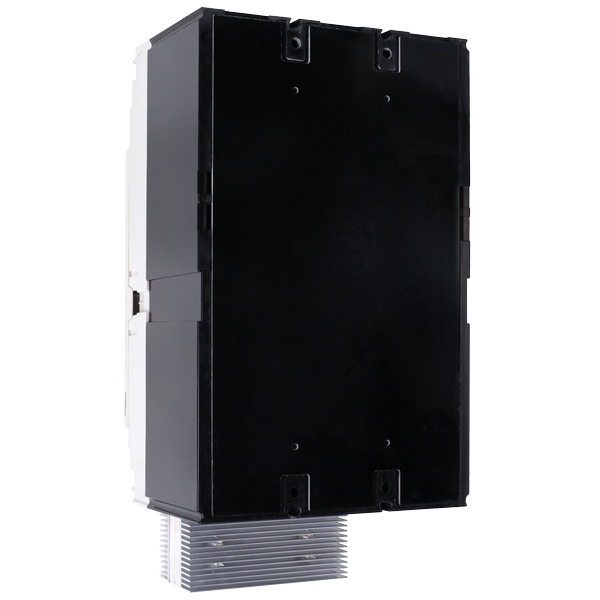

GYM7DC系列直流塑殼斷路器

GYM7DC系列直流塑殼斷路器產品特點：

1、GYM7DC系列直流塑料外殼式斷路器（以下簡稱斷路器），其額定工作電壓至

DC1500V、額定絕緣電壓 1500V、額定沖擊耐受電壓達到 12kV、額定電流 10A~630A。

2、本斷路器可垂直安裝（即豎裝），亦可水平安裝（即橫裝）。

3、本斷路器產品執行下列標準：

4、IEC 60947-1 及 GB/ T 14048.1 總則

5、IEC 60947-2 及 GB/T 14048.2 低壓斷路器。

GYM7DC系列直流塑殼斷路器正常工作條件：

1、海拔高度 2000m 及以下，高海拔降容系數見降容系數表；

2、周圍介質溫度不高于 +70℃ ( 對船用產品為 +45℃ ) 和不低于 -25℃（低于 -25℃

需定制 LC 低溫產品），24h內的平均值不超過 +35℃，高于 +50℃時，用戶需降容使用，

降容系數見表（3）；

3、儲存溫度 -40℃ ~+75℃；

4、安裝地點的空氣相對濕度在溫度為 +40℃時不超過 50％，在較低溫度下可以有

較高的相對濕度，例如 20℃時達 90%。對由于溫度變化偶爾產生的凝露應采取措施；

5、TH（三防型）符合 GB/T2423.4、GB/T2423.18 標準要求，能耐受潮濕空氣、鹽霧、

油霧、霉菌的影響；

6、傾斜度為 ±22.5°；

7、在無爆炸危險的介質中，且介質為不足以腐蝕金屬和破壞絕緣的氣體與導電塵埃的

地方；

8、在沒有雨雪侵襲的地方。

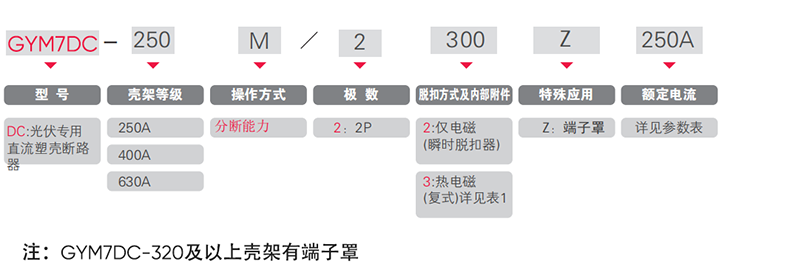

GYM7DC系列直流塑殼斷路器型號及含義：

GYM7DC系列直流塑殼斷路器型號及含義：

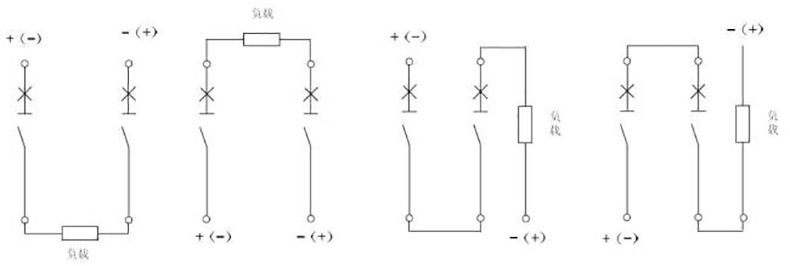

GYM7DC系列直流塑殼斷路器產品接線：

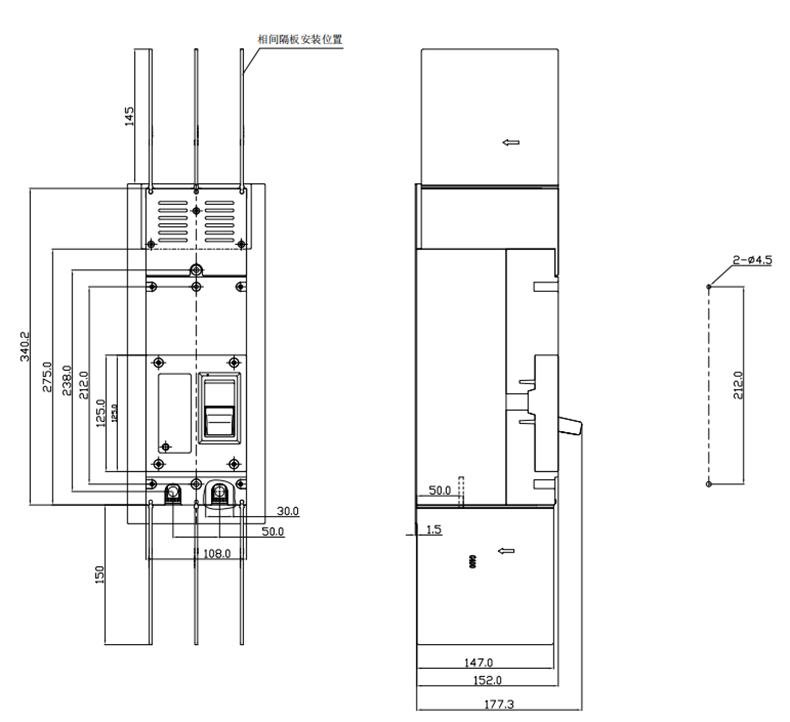

GYM7DC系列直流塑殼斷路器產品尺寸：

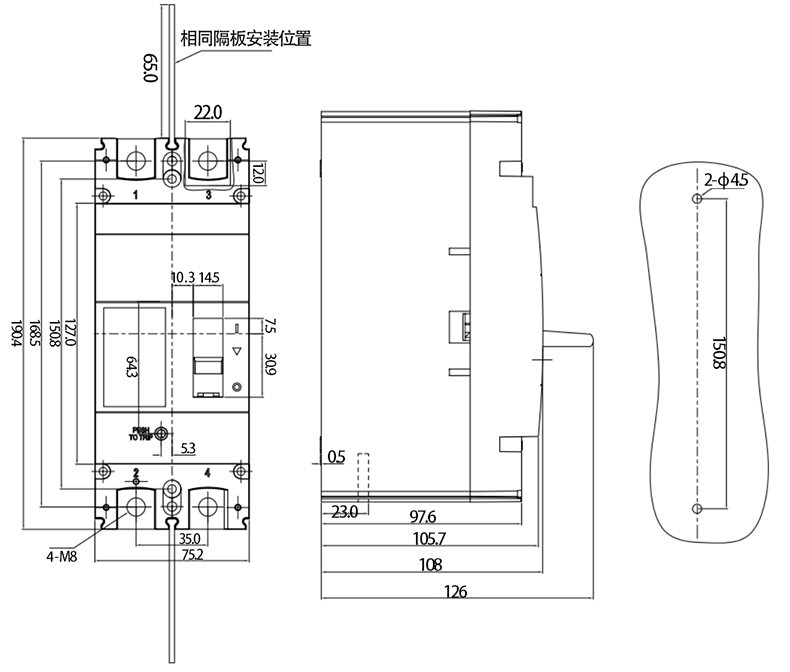

GYM7DC-250產品尺寸

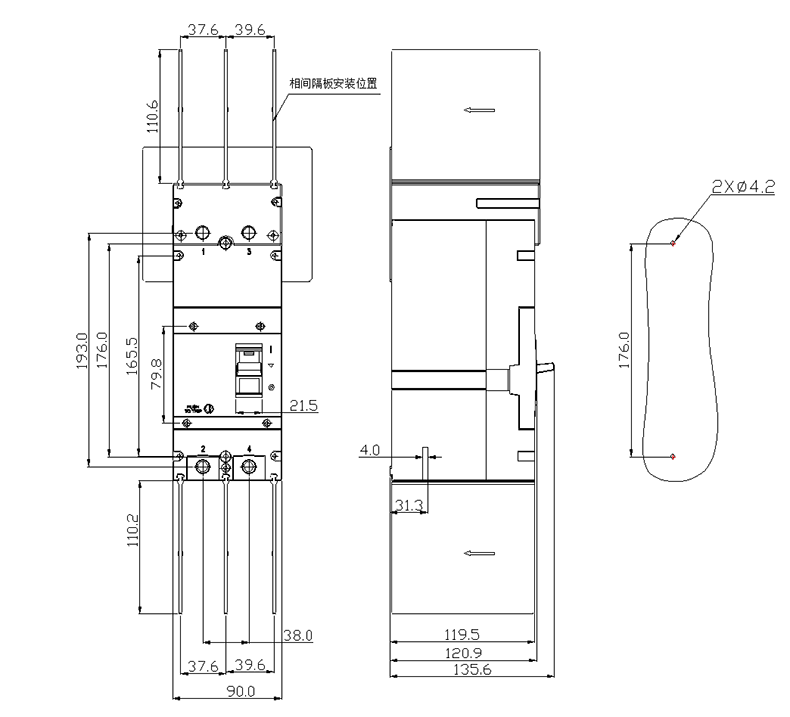

GYM7DC-320產品尺寸

GYM7DC-400、630產品尺寸

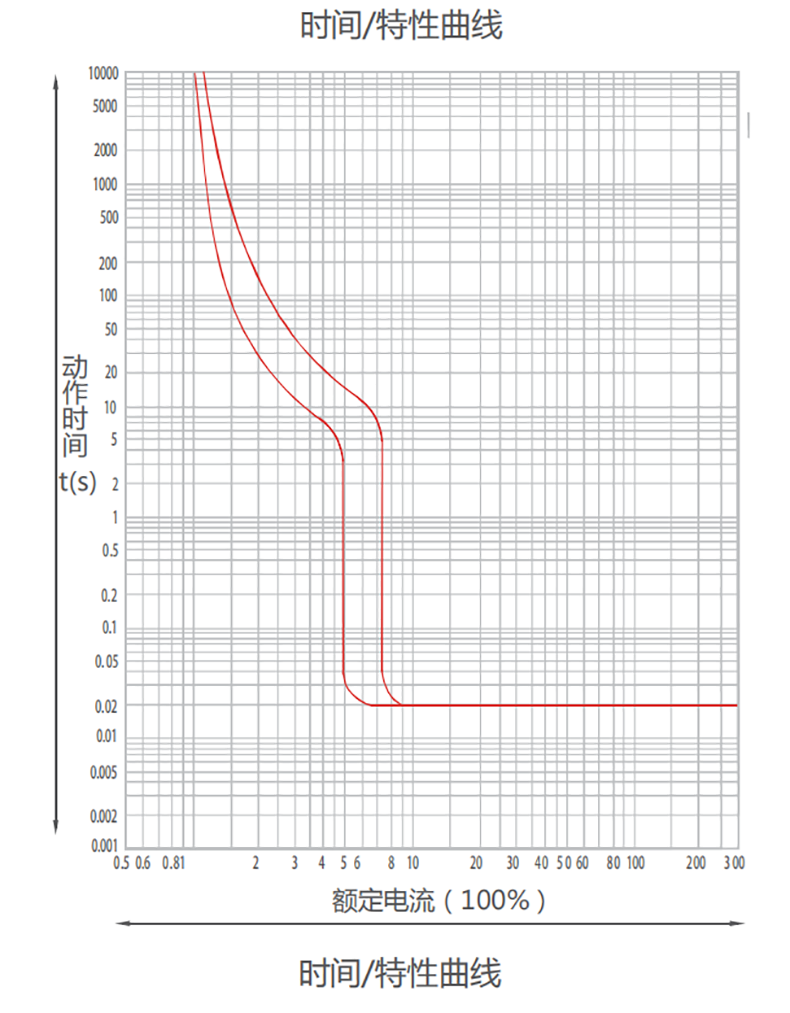

GYM7DC系列直流塑殼斷路器特性曲線：
