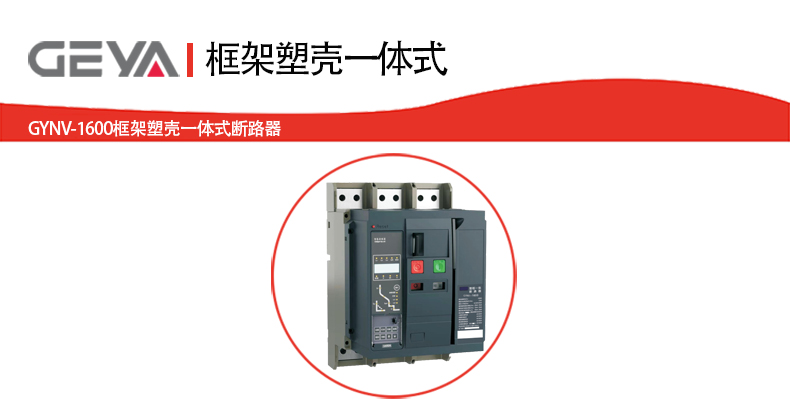

GYNV-1600型框架塑殼一體式斷路器

GYNV-1600型框架塑殼一體式斷路器產品特點：

1、額定工作電壓C400V/800V 。

2、額定頻率50Hz 。

3、額定電流200A-1600A 。

4、有3P和4P 。

5、可倒進線連接 。

6、使用類別B類。

7、執行標準GB/T14048.2-2008。

8、符合標準IEC60947-1及GB14048.1-2012低壓開關設備和控制設備總則 IEC60947-2

及GB14048.2-2008低壓開關設備和控制設備斷路器 IEC60947-4-1及GB14048.4低壓開關

設備和控制設備機電式接觸器和電動機起動器含電動機保護器。

GYNV-1600型框架塑殼一體式斷路器功能保護：

1、保護功能；

  1.1過載長延時功能：

      - 過載長延時保護參數設定

      - 6種過載保護特性曲線

      - 熱記憶功能

  1.2短路短延時保護：

  1.3短路瞬時保護；

  1.4MCR和HSISC保護；

  1.5中性線保護；

  1.6接地故障保護：NFPA/EGFP接地保護模式；

  1.7接地報警；

  1.8漏電保護；

  1.9負載監控；

2、測量功能：

  2.1電流測量；

  2.2電壓測量；

3、自診斷信息記錄；

4、DO功能；

5、DI輸入功能，區域選擇型連鎖（ZSI）；

6、試驗功能；

7、故障記錄及查詢功能；

8、自診斷功能；

9、指示燈全顯功能；

10、實時時鐘(RTC)功能（選配）；

11、電壓表功能（選配）；

12、溫度保護功能（F型選配）；

13、有壓重合功能（F型選配）；

13.1失壓分閘功能；

13.2有壓合閘功能；

14、通訊功能；

GYNV-1600型框架塑殼一體式斷路器使用條件與安裝條件：

1.周圍空氣溫度為-5℃～+40℃(超出范圍可降容使用),且24h的平均值不超過+35℃;

 2.安裝地點的海拔不超過2000m,超過2000m降容使用；

 3.安裝地點的空氣相對濕度在溫度為+40℃時不超過50%,在較低溫度下可以有較

高的相對濕度，例 如20℃時達90%,對由于溫度變化偶爾產生的凝露應采取措施；

 4.污染等級為3級；

 5.斷路器主電路安裝類別為IV,其余輔助電路和控制電路安裝類別為Ⅲ;

 6.斷路器應安裝在無爆炸危險、無導電塵埃、無雨雪侵襲、無足以腐蝕金屬和破壞絕

緣的地方。

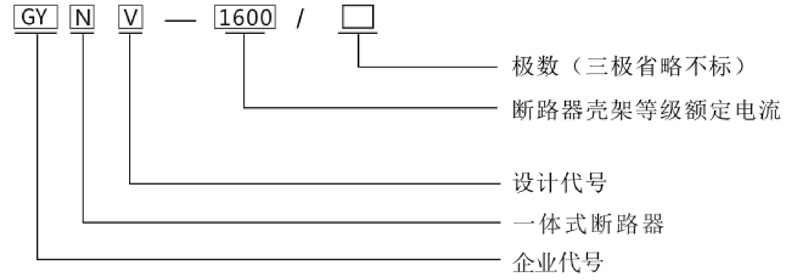

GYNV-1600型框架塑殼一體式斷路器型號及含義：

GYNV-1600型框架塑殼一體式斷路器型號及含義：

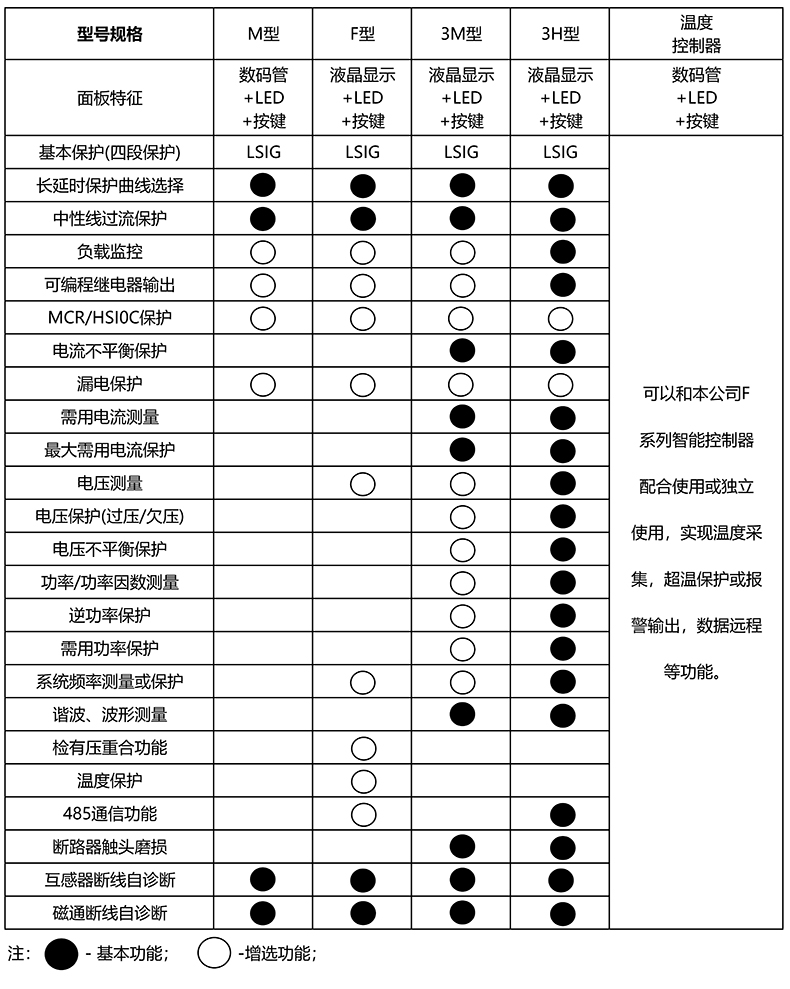

GYNV-1600型框架塑殼一體式斷路器技術參數：

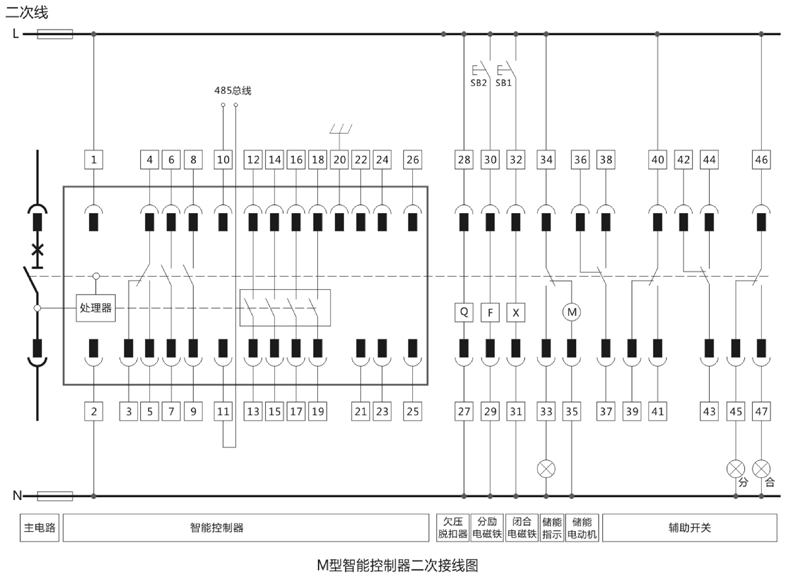

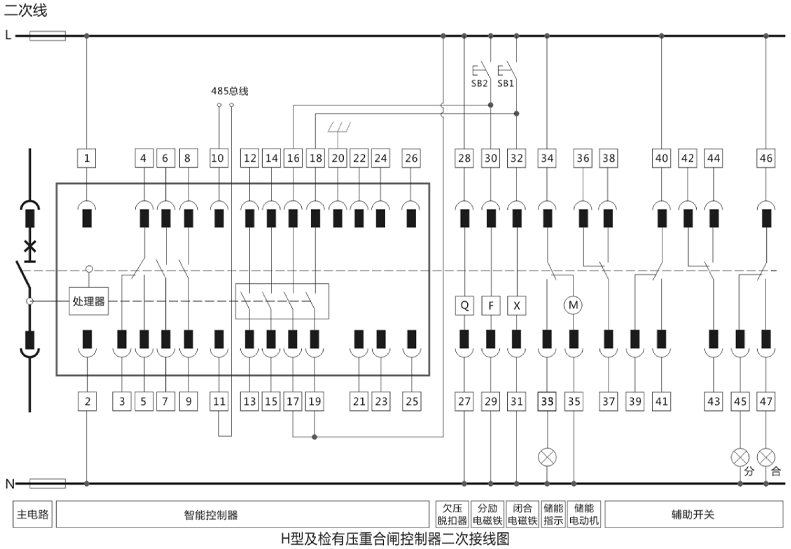

GYNV-1600型框架塑殼一體式斷路器產品接線：

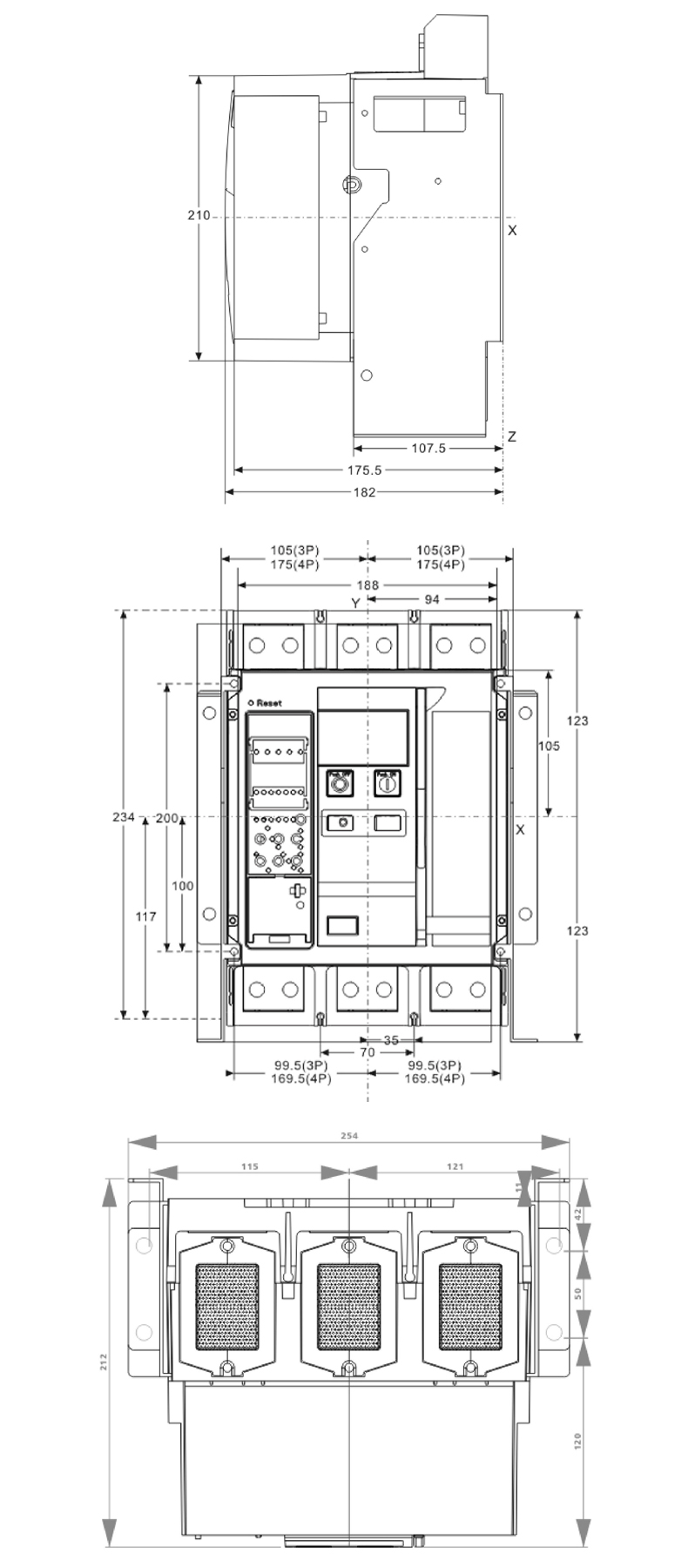

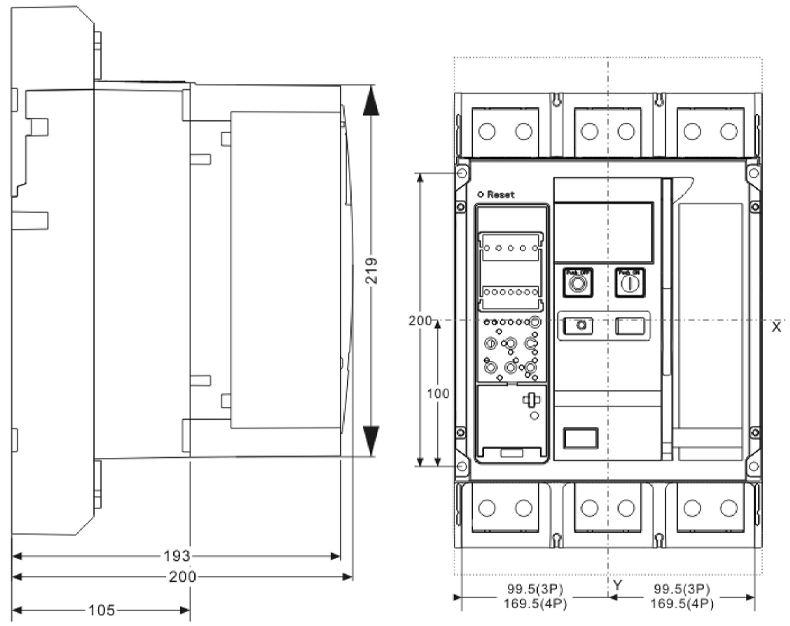

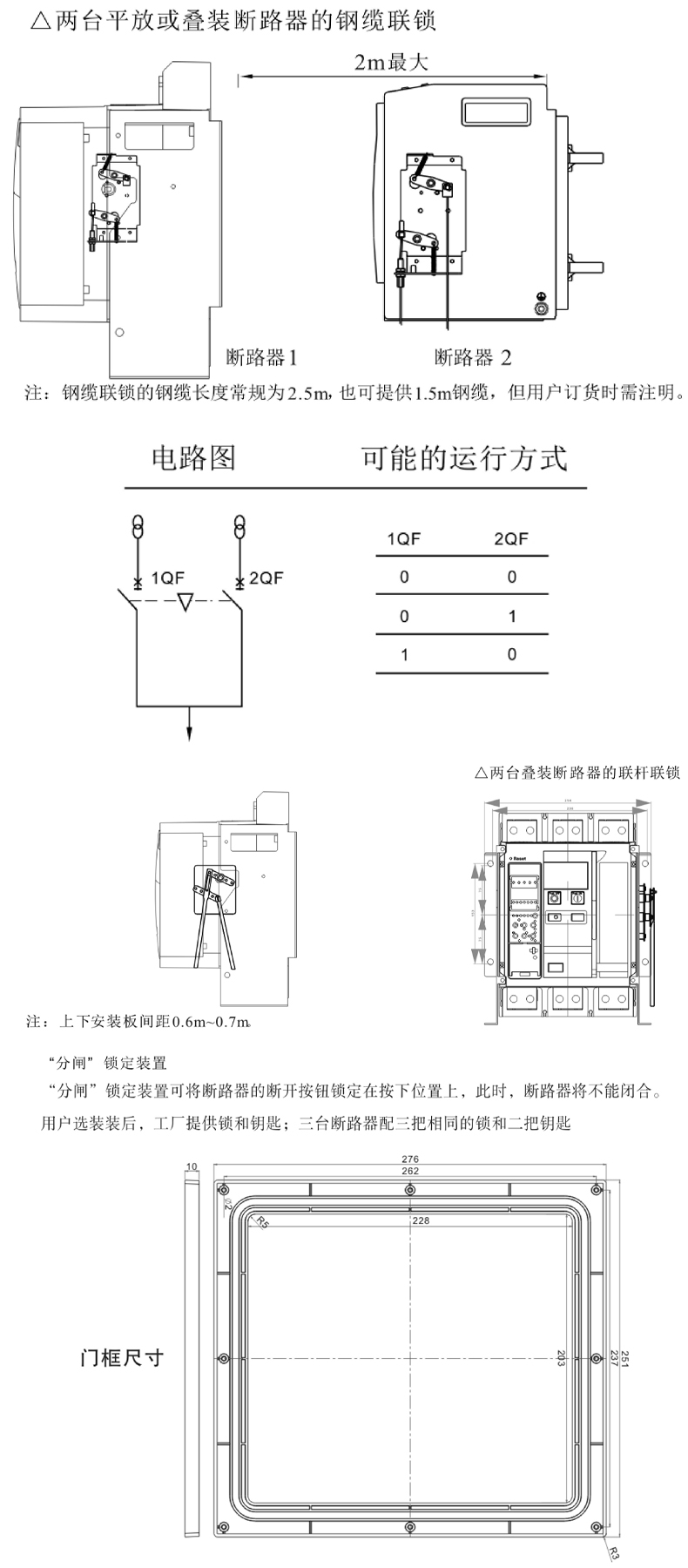

GYNV-1600型框架塑殼一體式斷路器產品尺寸：
