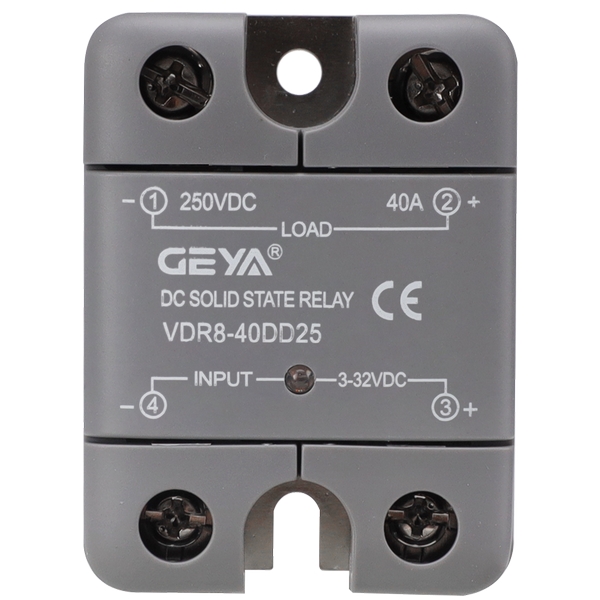

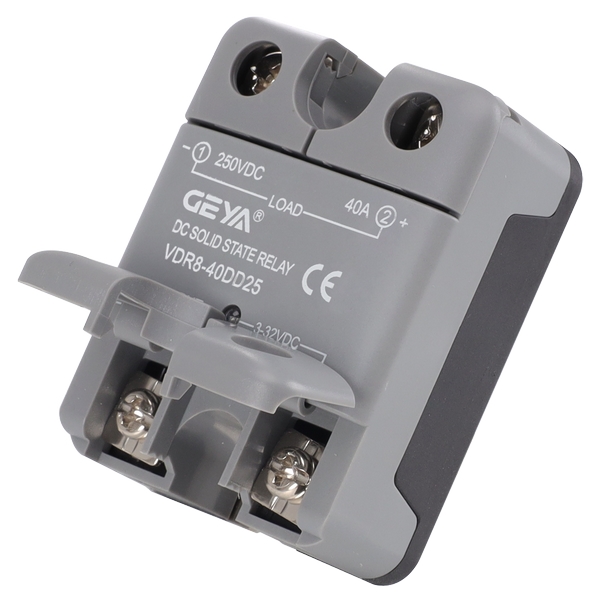

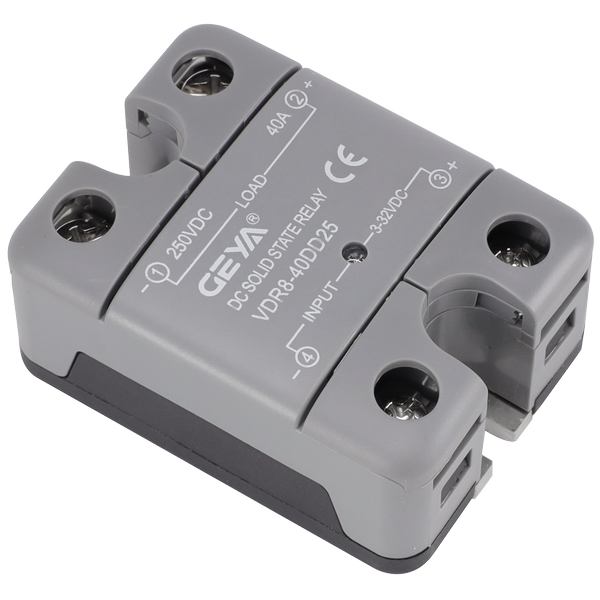

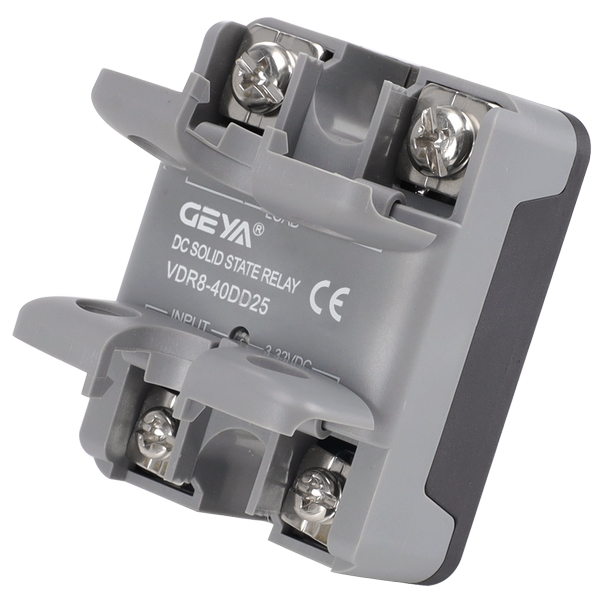

VDR8系列直流固態繼電器

在需要高效、靜音、長壽命直流控制的嚴苛工業場景中，VDR8系列憑借其晶體管輸

出技術、優異的抗干擾能力及堅固封裝，成為替代傳統電磁繼電器的可靠升級方案。它

能提升系統響應速度、降低維護需求，尤其適用于存在震動、腐蝕或需頻繁開關的

場合。

VDR8系列直流固態繼電器產品優勢：

1、安全可靠：

- 輸入/輸出光隔離設計，有效阻斷強電干擾，保障弱電控制端安全。

2、高效節能：

- 晶體管輸出帶來低的通態壓降，減少能耗與發熱。

3、超長壽命：

- 無機械觸點與火花，從根本上解決磨損問題，使用壽命遠超傳統繼電器。

4、快速響應：

- 毫秒級開關速度，滿足高精度控制需求。

5、環境適應性強：

- 環氧樹脂一體化封裝，具備優異的抗震、防腐蝕、防潮性能。

6、易于集成：

 - TTL/CMOS邏輯電平直接驅動，集成LED狀態指示，便于安裝調試與監控。

VDR8系列直流固態繼電器產品特點：

1、電氣隔離保障：

- 內置光耦隔離器，在控制信號（低壓直流）與負載回路（高壓直流）間建立數千伏

的可靠電氣隔離屏障，杜絕干擾與竄電風險。

2、智能控制接口：

 - 控制端兼容廣泛的TTL/CMOS邏輯電平，可直接連接微控制器、PLC輸出模塊等現

代數字控制系統，簡化電路設計。

3、高性能輸出核心：

- 采用功率晶體管作為輸出開關元件，具備導通損耗低、開關瞬態快、無觸點抖

動等優勢，提升系統能效與響應速度。

4、運行狀態可視：

- 集成高亮LED指示燈，直觀顯示繼電器通斷狀態，便于現場快速診斷與維護。

5、堅固耐用設計：

- 工業級環氧樹脂一體化封裝工藝，賦予產品的機械強度、耐化學腐蝕性及環境

密封性，適應震動、潮濕、粉塵等惡劣工業環境。

VDR8系列直流固態繼電器產品應用：

VDR8系列專為直流負載的智能、可靠控制而設計，廣泛應用于：

1、工業自動化：

- 直流電機（啟停、調速控制）

- 電磁閥/電磁制動器的精準通斷

- 振動器、傳送帶等設備的驅動

- 自動化生產線中的直流執行機構

2、能源管理：

- 電池充放電系統的安全切換與保護

- 太陽能系統直流側控制

3、設備控制：

- 大功率直流電源切換

- 工業加熱設備（需直流供電）

- 測試儀器儀表中的負載切換

4、交通與基礎設施：

- 直流信號燈控制、道閘系統等。

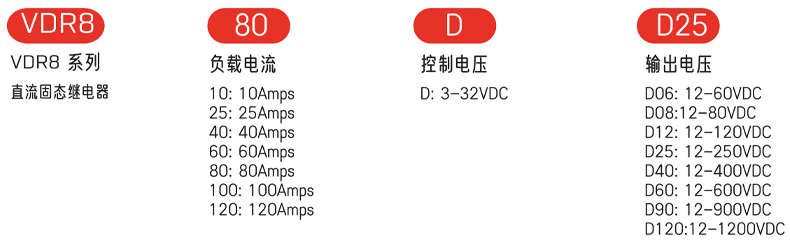

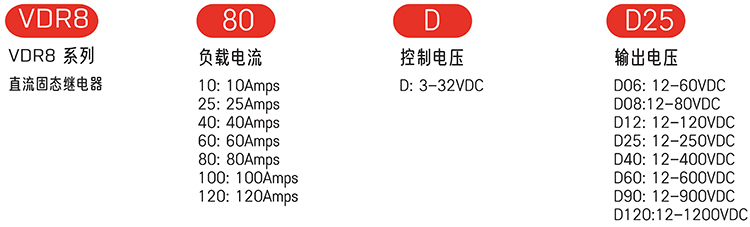

VDR8系列直流固態繼電器產品選型：

標稱電流

介質耐壓，輸入/輸出(50/60 Hz

介質耐壓，輸入，輸出/底板

(50/60 Hz)

絕緣電阻(@500 VDC)

負載電流安全系數

工作溫度范圍

儲存溫度范圍

濕度符合標準IEC60068-2-78

LED輸入指示燈

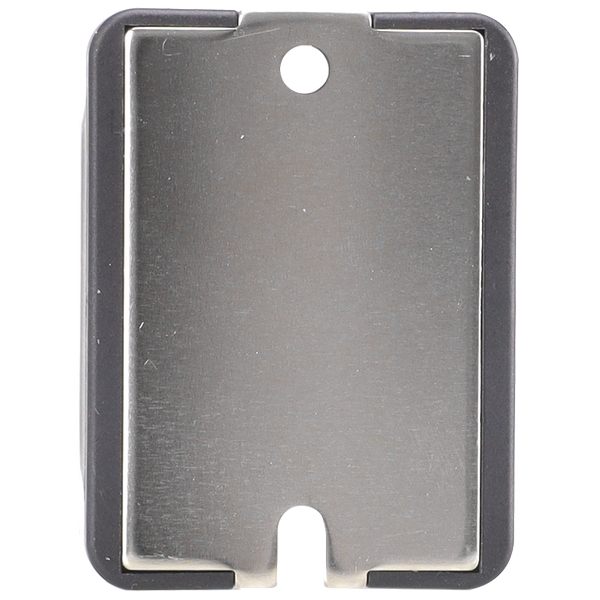

底板材質

重量

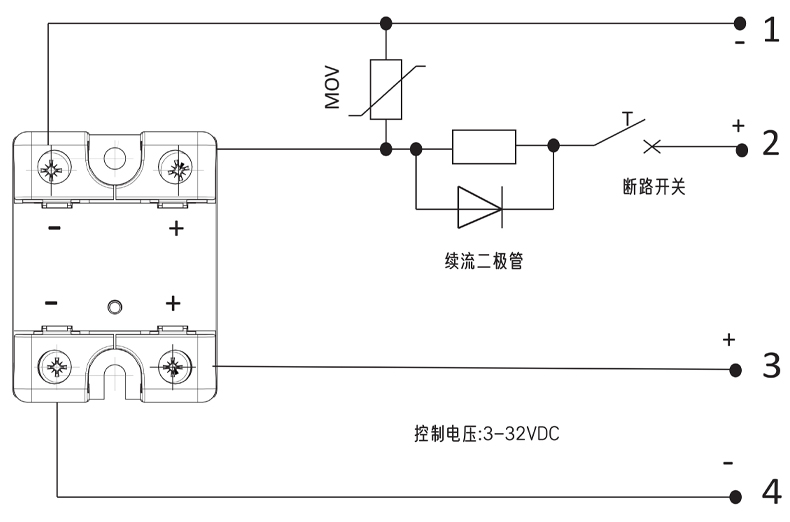

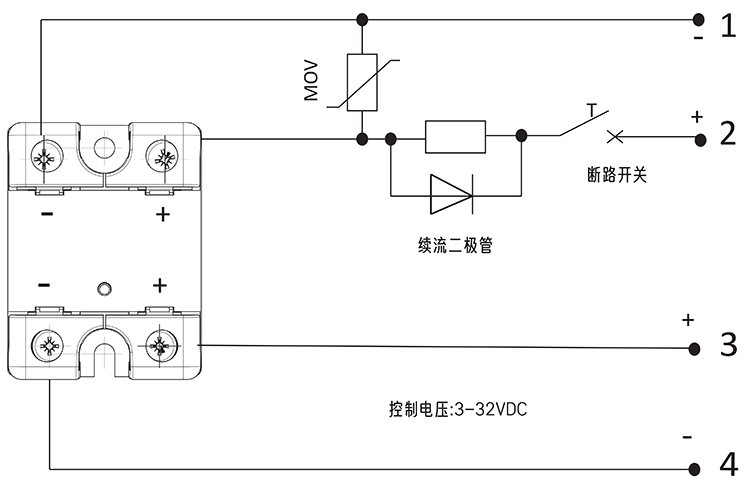

VDR8系列直流固態繼電器產品接線：

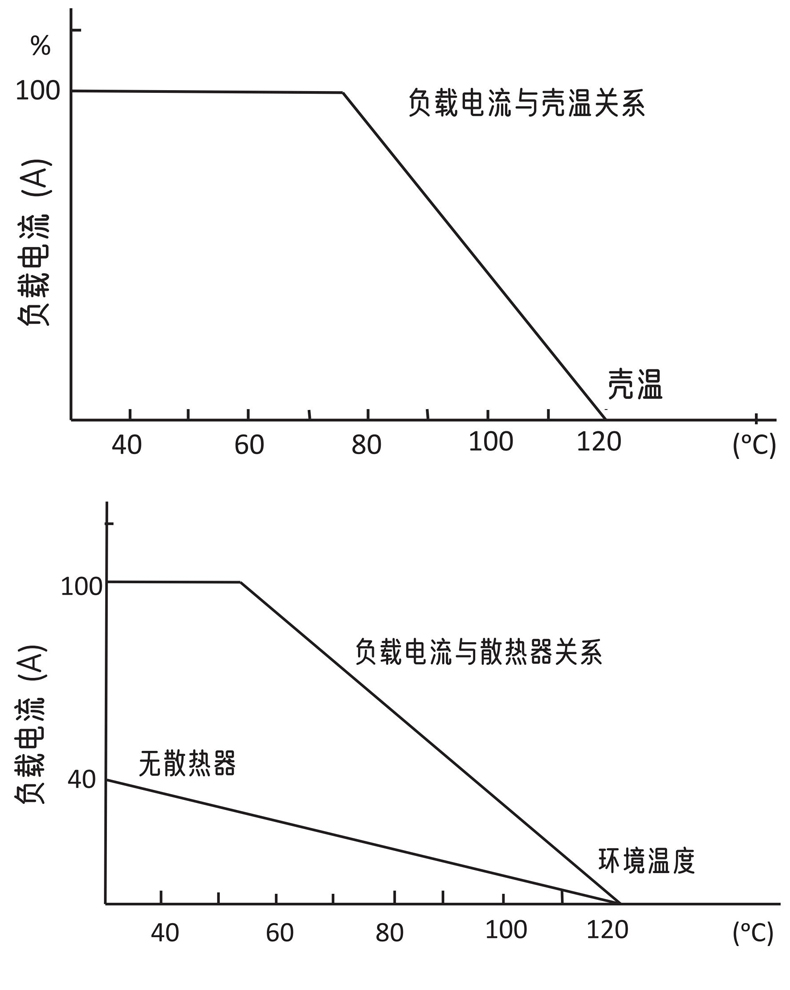

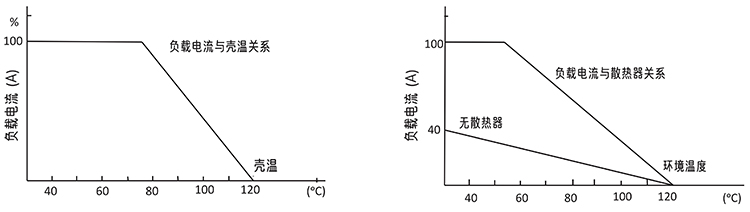

VDR8系列直流固態繼電器溫度曲線：
