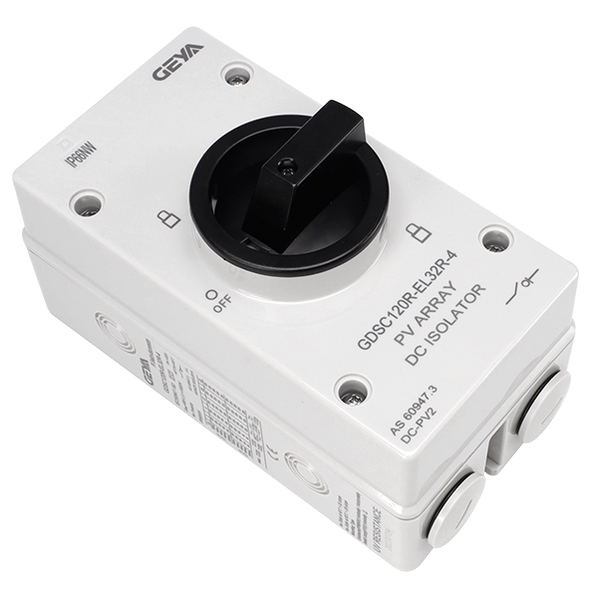

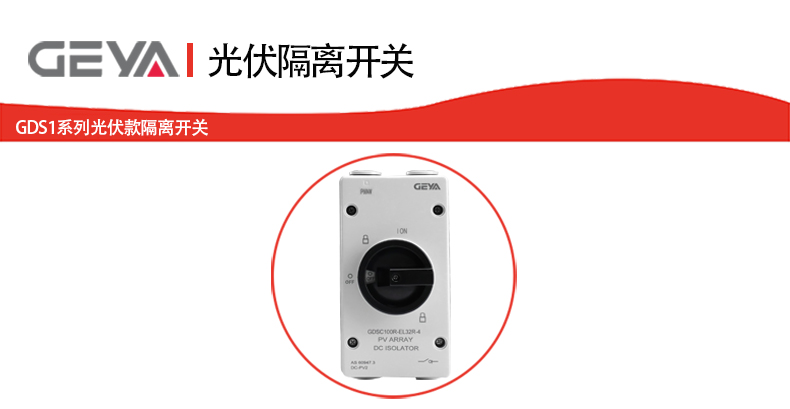

GDS1系列光伏款隔離開關產品特點：
1、 耐紫外線和V0級阻燃材料。
- 觸點鍍銀，銀層厚度達到行業標準。
2、 電弧時間（單位：3 ms）。
3、 No Polarity。
4、 可鎖定在關閉位置。
5、 IEC/EN60947.3標準和AS 60947.3。
GDS1系列光伏款隔離開關應用場合：
GDS1系列光伏隔離開關適用于額定電壓DC1000V及以下、額定電流32A及以下的電力
系統。該產品可用于不頻繁的開關，并可同時斷開1-2條MPPT線路，特別適用于高壓直
流輸電和配電系統中的線路隔離，例如切斷太陽能電池板和逆變器之間的高壓直流電流。

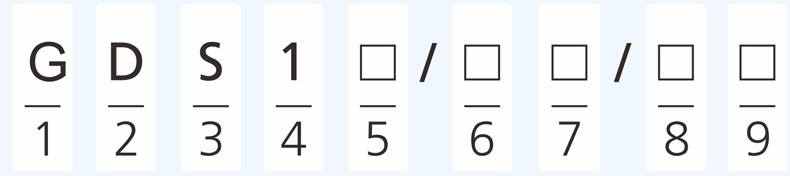

GDS1系列光伏款隔離開關型號及含義：
| 序號 | 名稱 | 說明 |
| 1 | 品牌 | G |
| 2 | 直流 | D |
| 3 | 隔離開關 | S |
| 4 | 系列 | 1：系列 1 |
| 5 | 安裝類型 | DB：軌道安裝 PM：面板安裝 DC：門聯鎖 EL：塑料外殼盒 ELA：鋁制外殼盒 |
| 6 | 電壓 | N:1000VDC S:1200VDC |
| 7 | 電流 | 32:32A |
| 8 | Pole | 2:2P 4:4P 4B/4T/4S |
| 9 | 帶鎖 | R： 帶鎖 無：無鎖 |

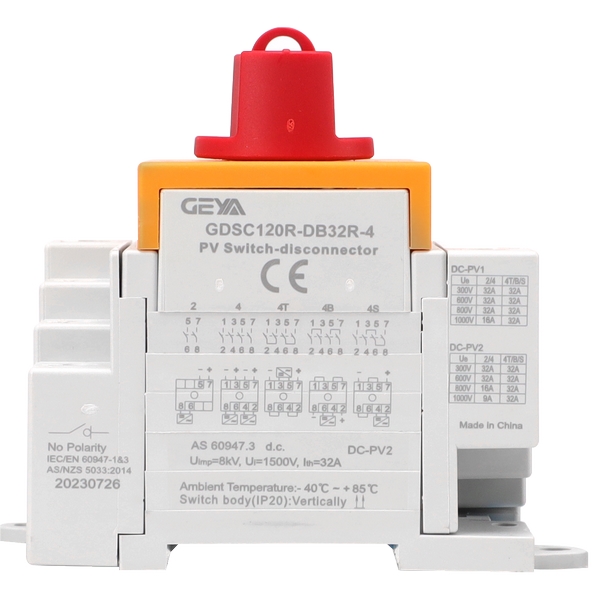

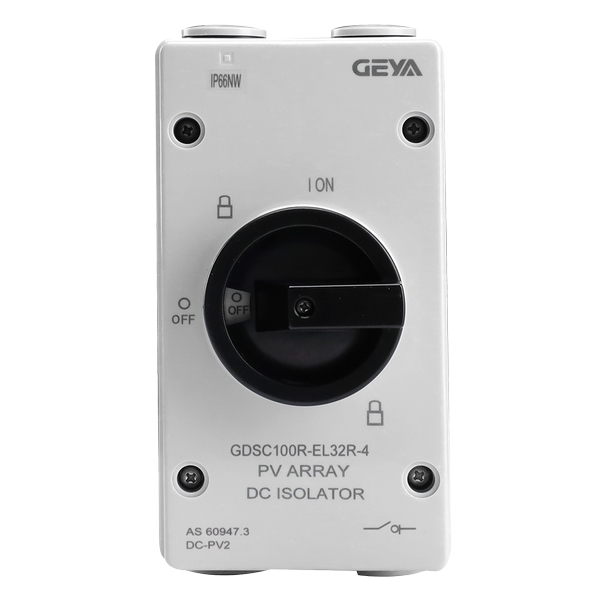

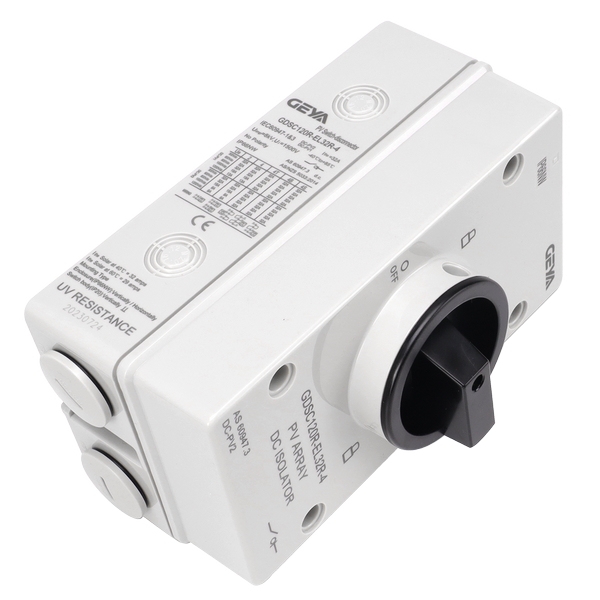

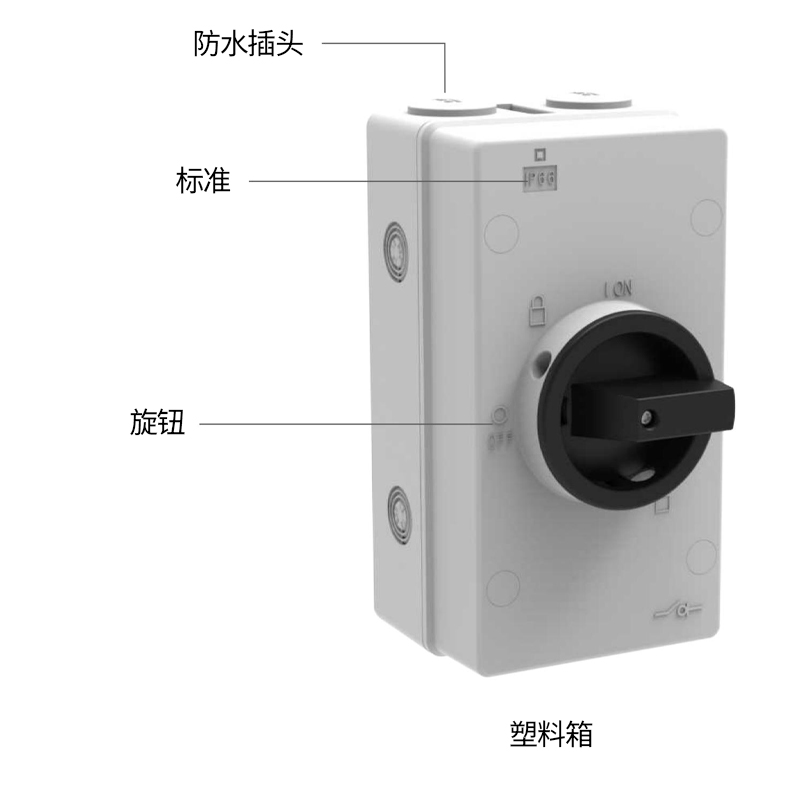

GDS1系列光伏款隔離開關產品面板：
GDS1系列光伏款隔離開關技術參數：
| 主要參數 | GDS1XX/N / GDS1XX/S | ||
| 額定絕緣電壓 | Ui | V | 1500 |
| 額定熱電流 | th | A | 32 |
| 額定沖擊耐受電壓 | Uimp | V | 8000 |
| 額定短路閉合能力 | Icw | A | 1 kA,1S |
| 電纜截面(incl.jumper) | |||
| 固體 | mm | 4-16 | |
| 靈活的 | mm2 | 4-10 | |
| 柔性（+多芯電纜端） | mm2 | 4-10 | |
| 力矩 | |||
| 擰緊力矩端子螺釘M4 | Nm | 1.2-1.8 | |
| 擰緊力矩外殼安裝螺釘ST4.2（304不銹鋼） | Nm | 1.5-2.0 | |
| 擰緊力矩旋鈕螺釘M3 | Nm | 0.5-0.7 | |
| 打開或關閉扭矩 | Nm | 0.9-1.3 | |
| 底座上的接線扭矩 | Nm | 1.1-1.4 | |
| 一般參數 | |||
| 旋鈕位置 | 9點鐘，關閉12點鐘，打開 | ||
| 電氣壽命 | 實際的 | 3000 Cydle | |
| 標準 | 300 Cycles | ||
| 機械壽命 | 實際的 | 10000 Cycles | |
| 標準 | 10000 Cycles | ||
| 直流 poles | 2 or 4 | ||
| 操作溫度 | ℃ | -40 to +85 | |
| 儲存溫度 | ℃ | -40 to +85 | |
| 污染程度 | 3 | ||
| 過電壓類別 | Ⅲ | ||
| 軸和安裝零位的P額定值 | IP66 | ||

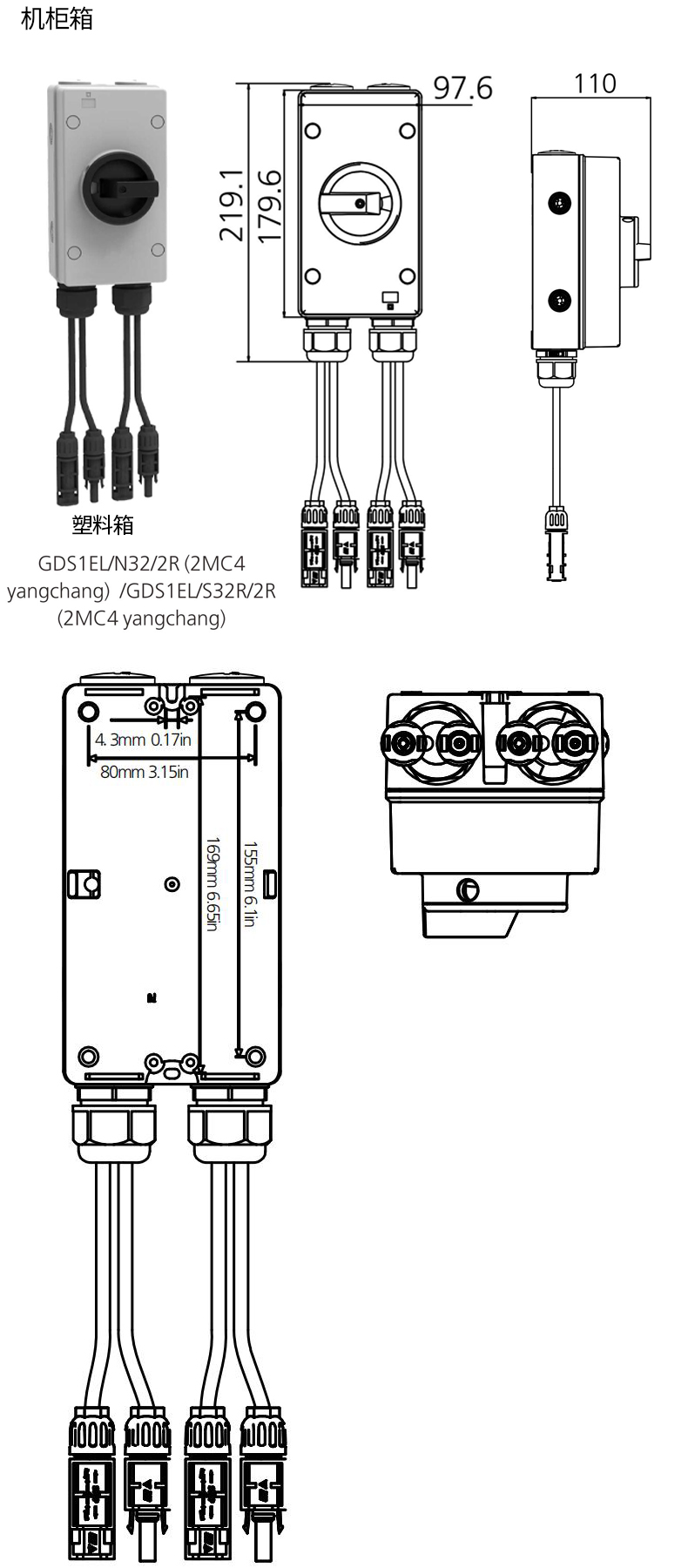

GDS1系列光伏款隔離開關產品尺寸：

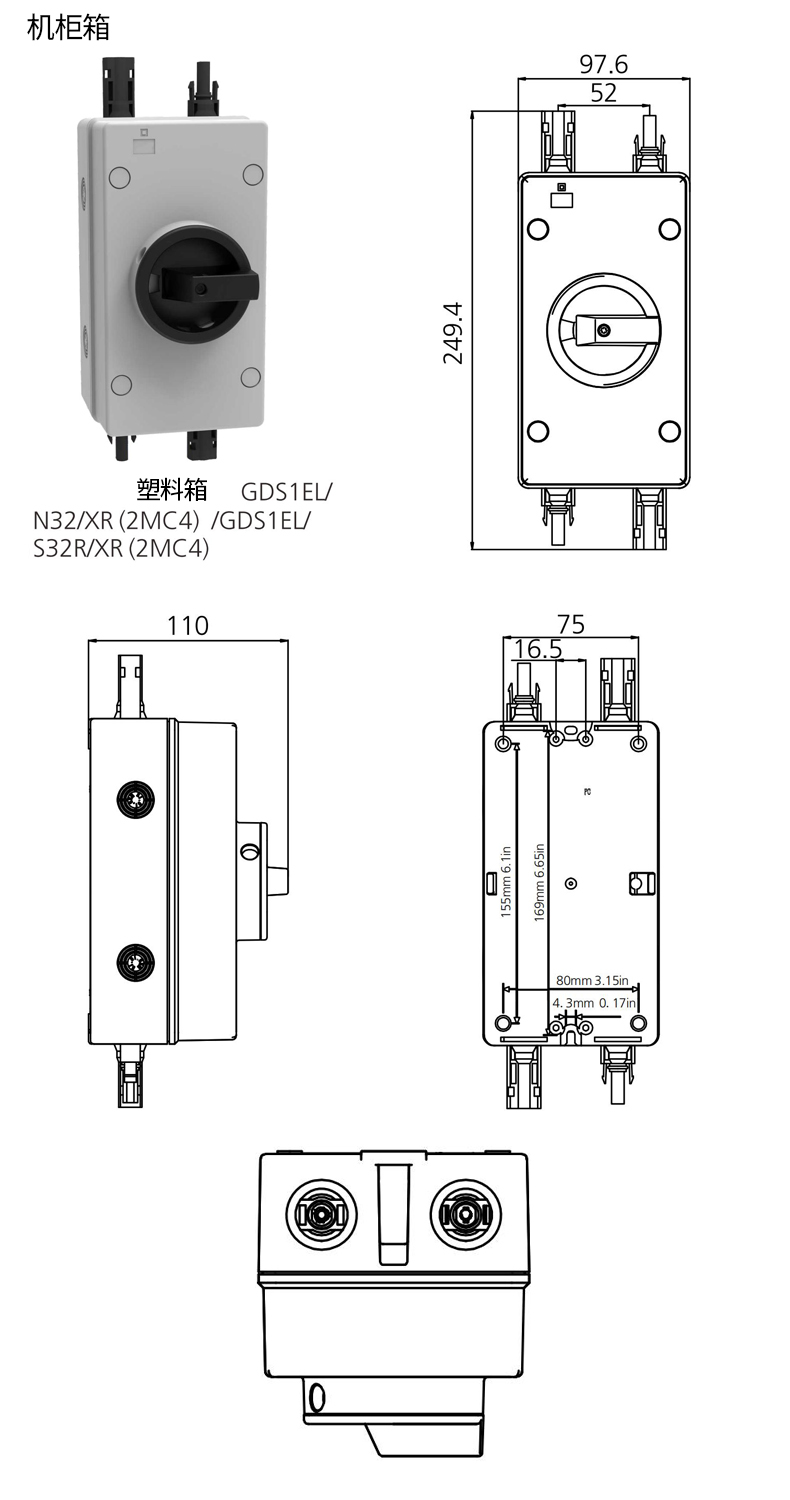

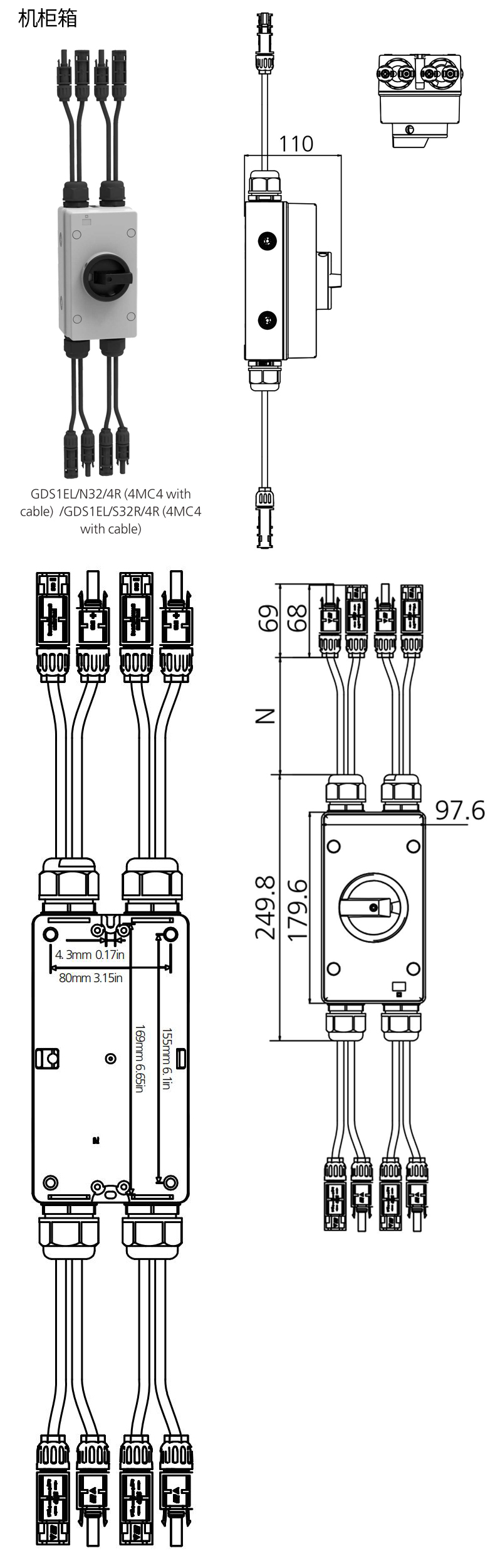

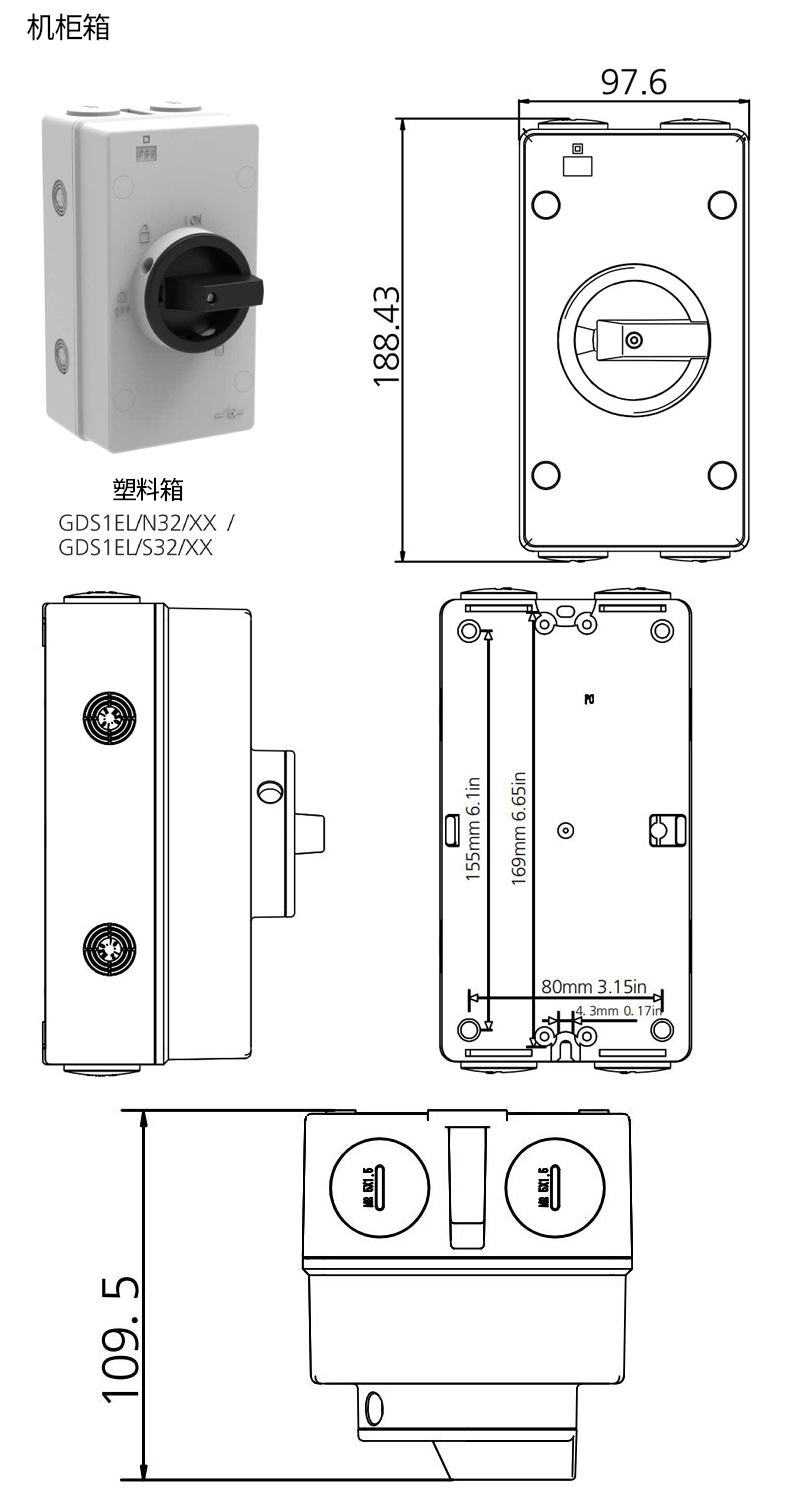

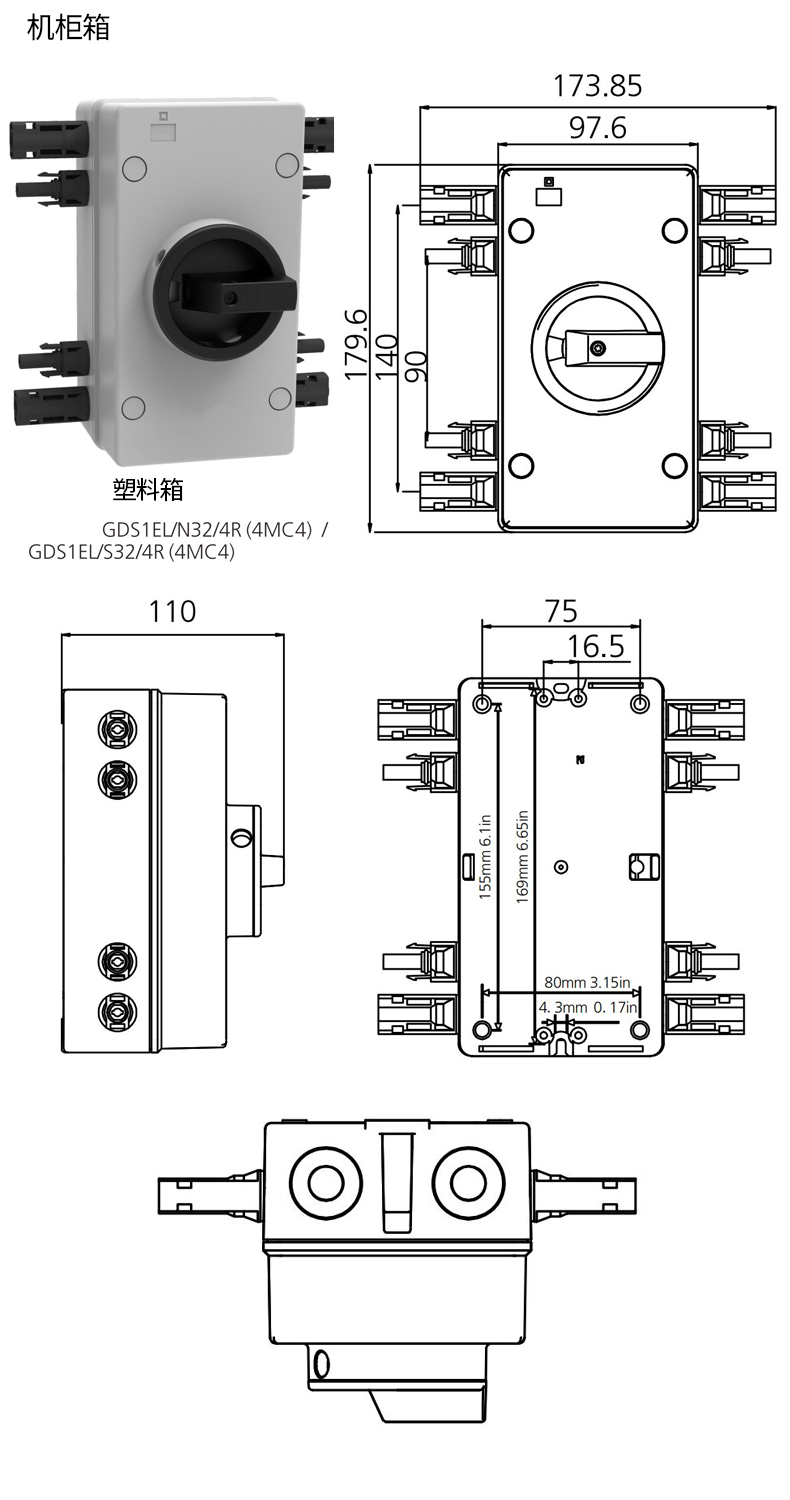

機箱歸尺寸：
GDS1系列光伏款隔離開關產品尺寸：

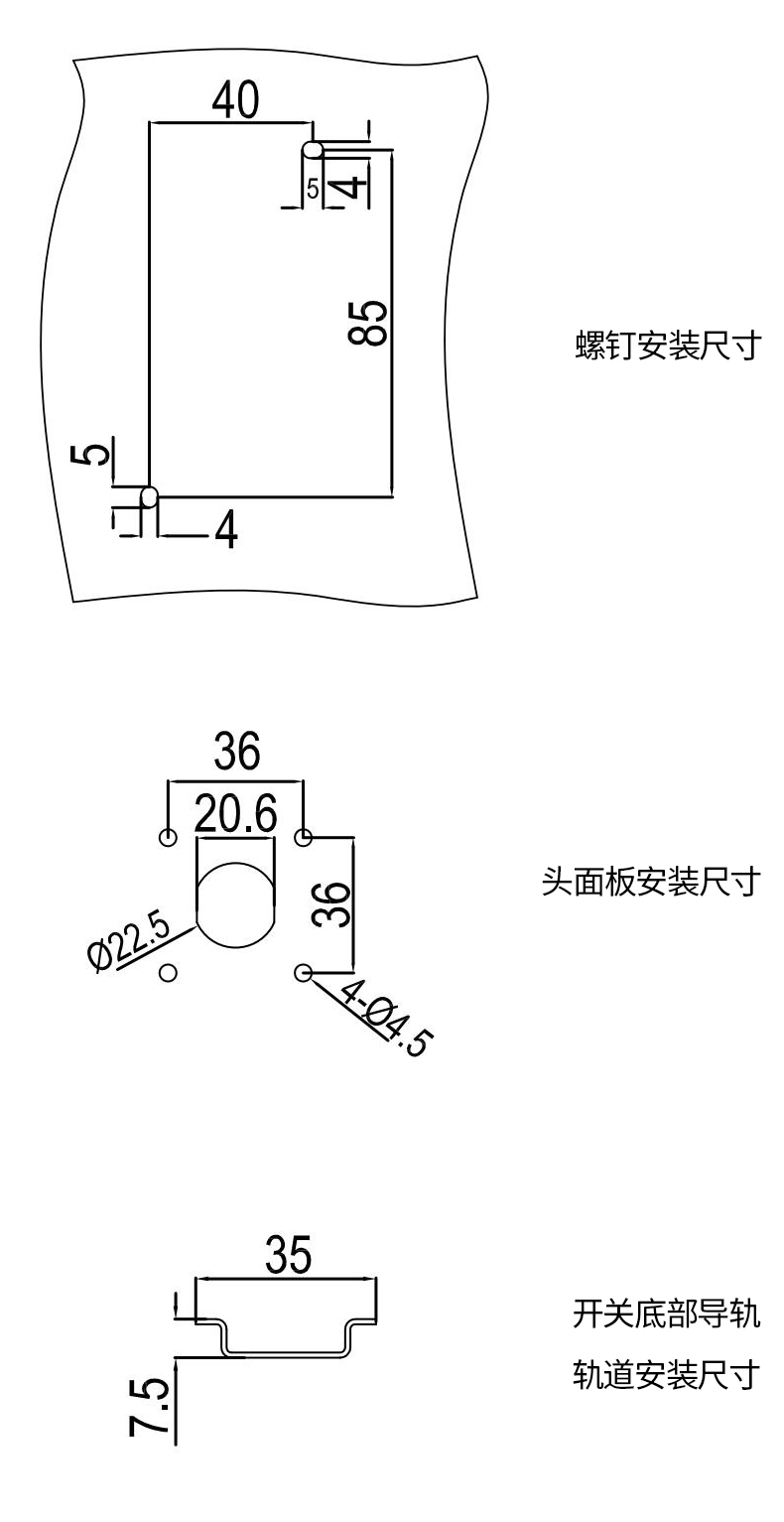

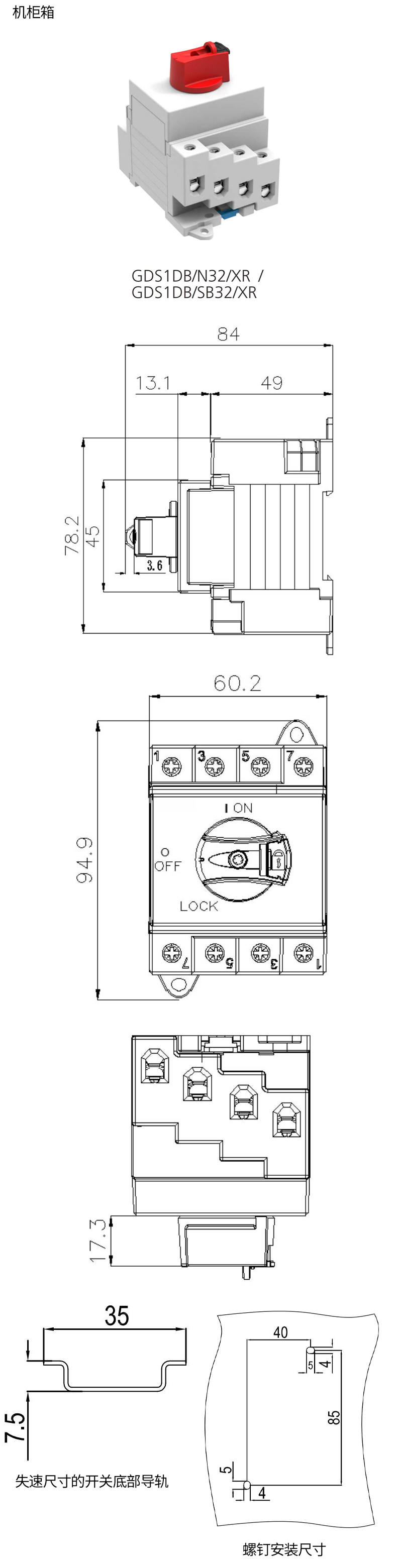

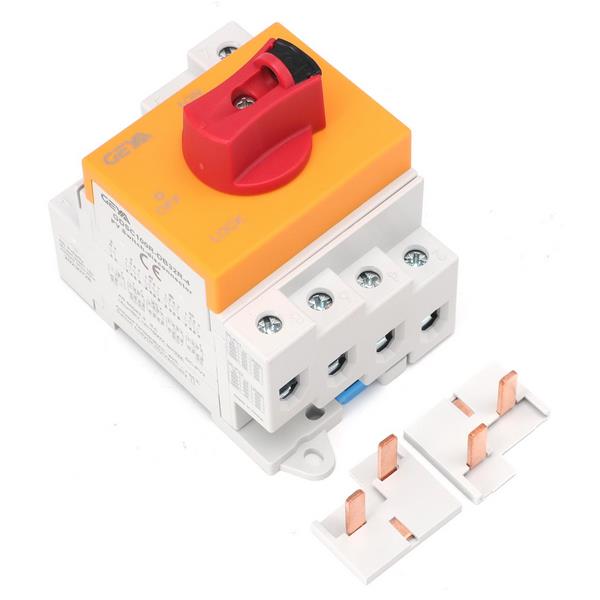

導軌安裝：

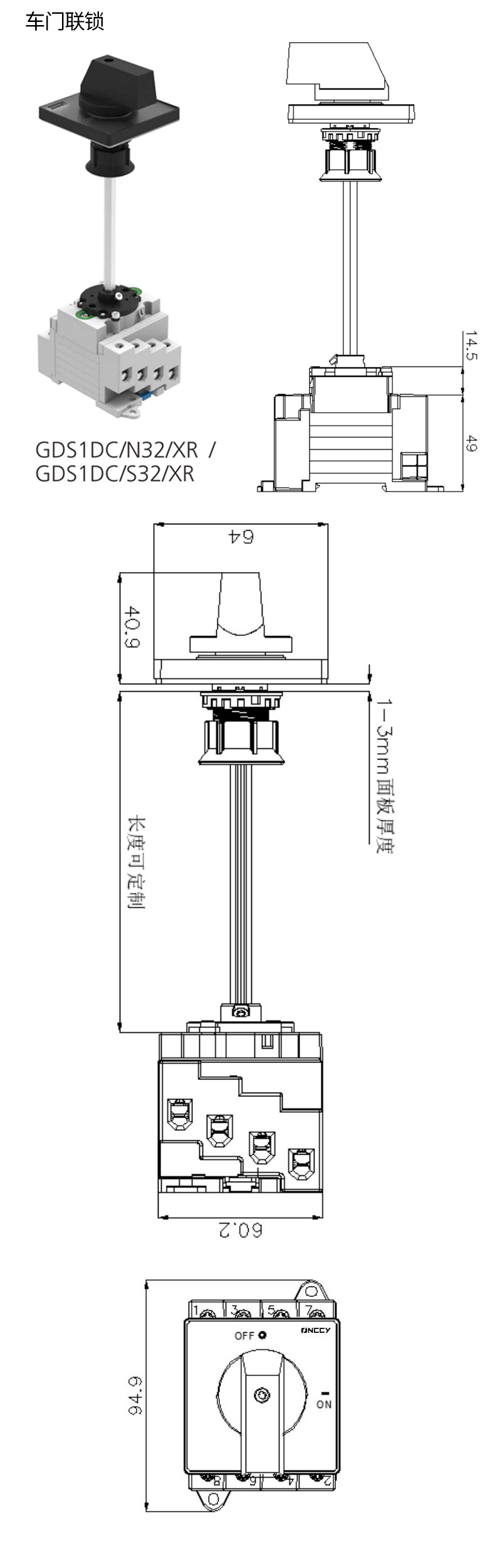

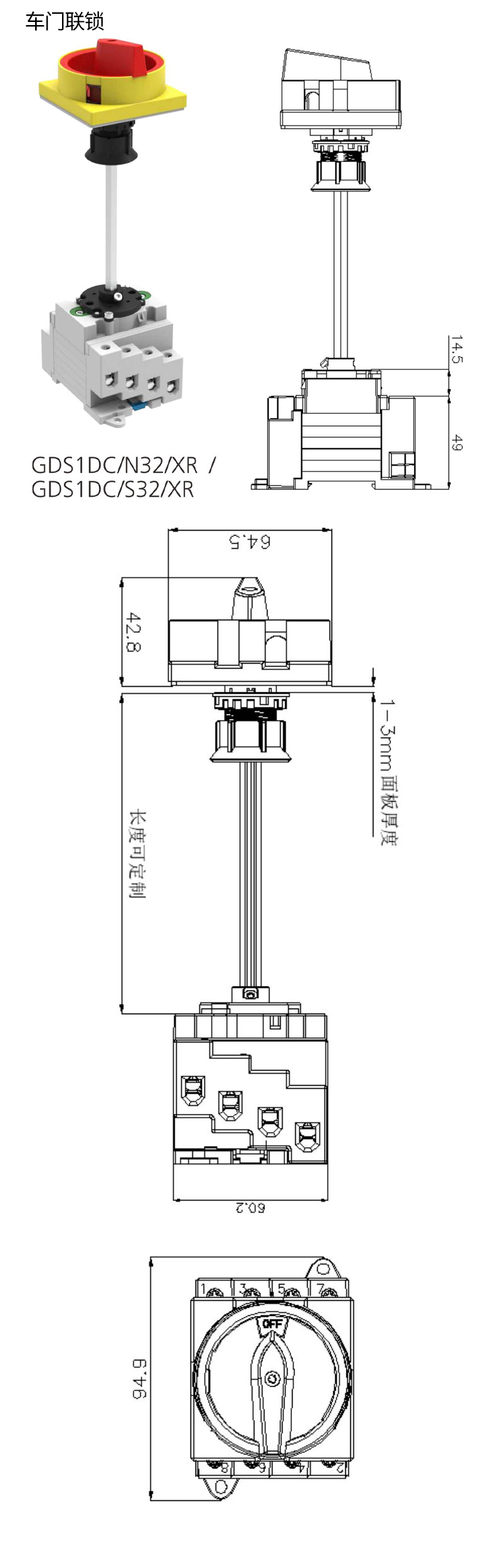

車門連鎖：
GDS1系列光伏款隔離開關產品尺寸：

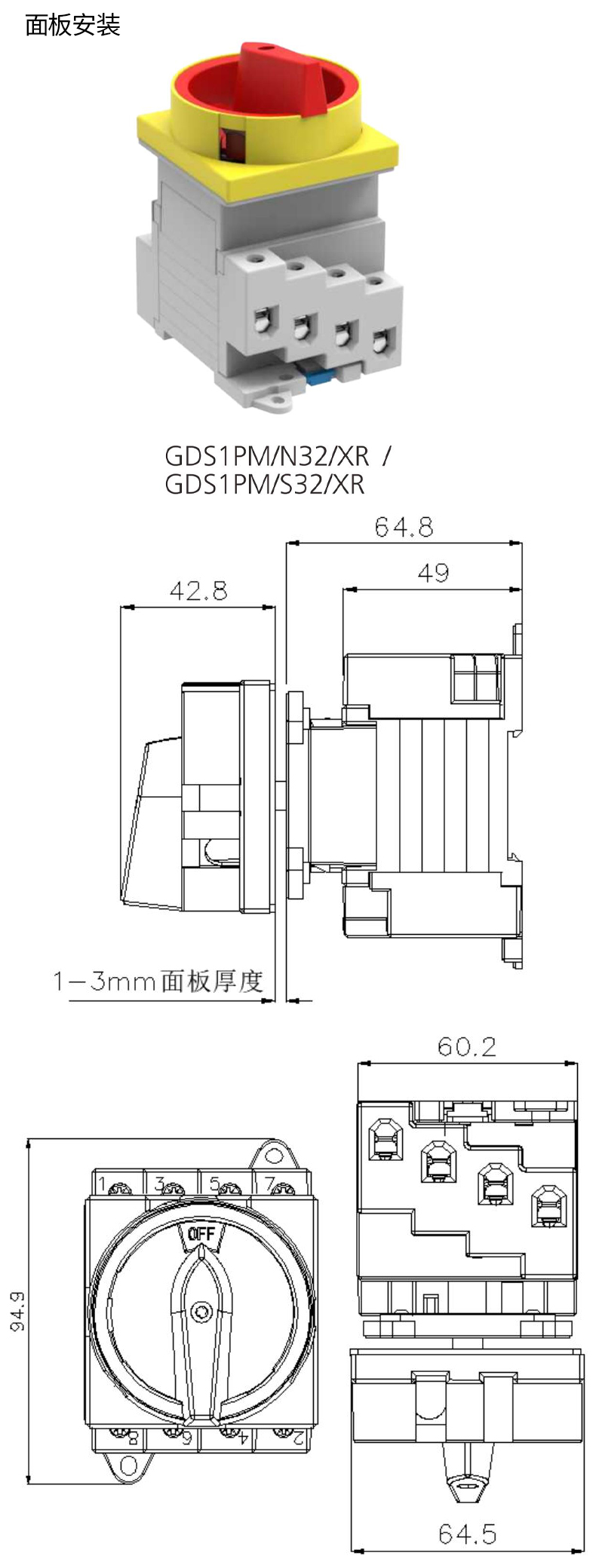

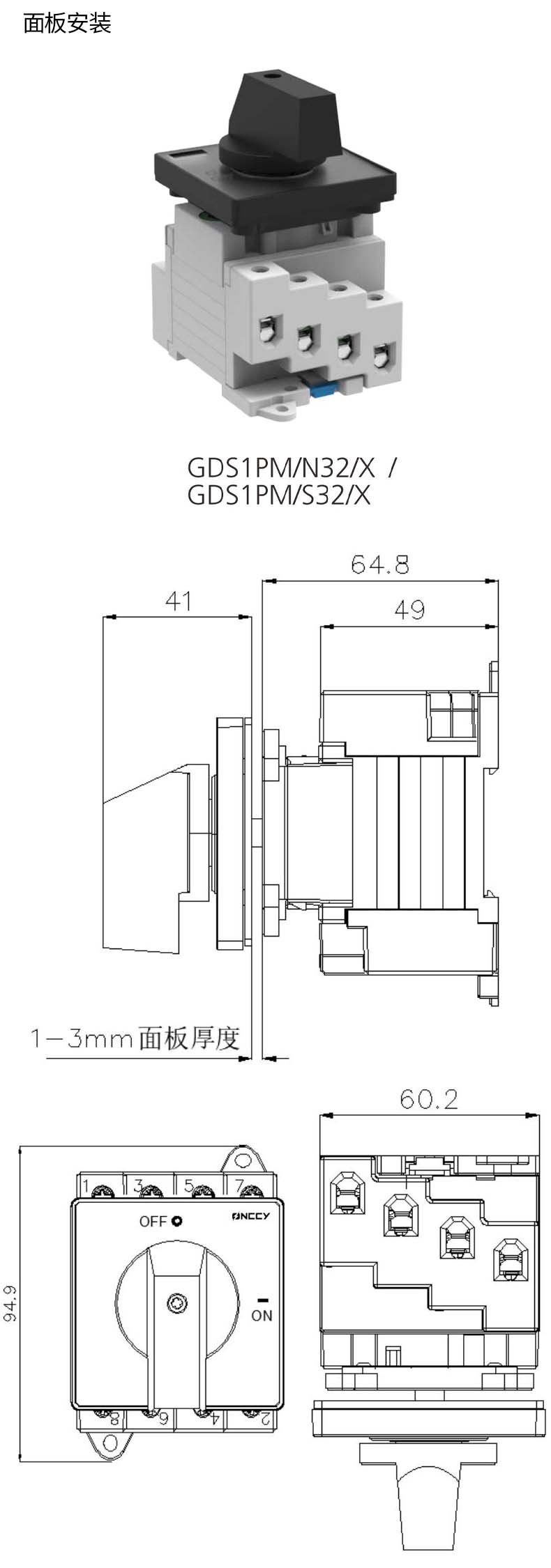

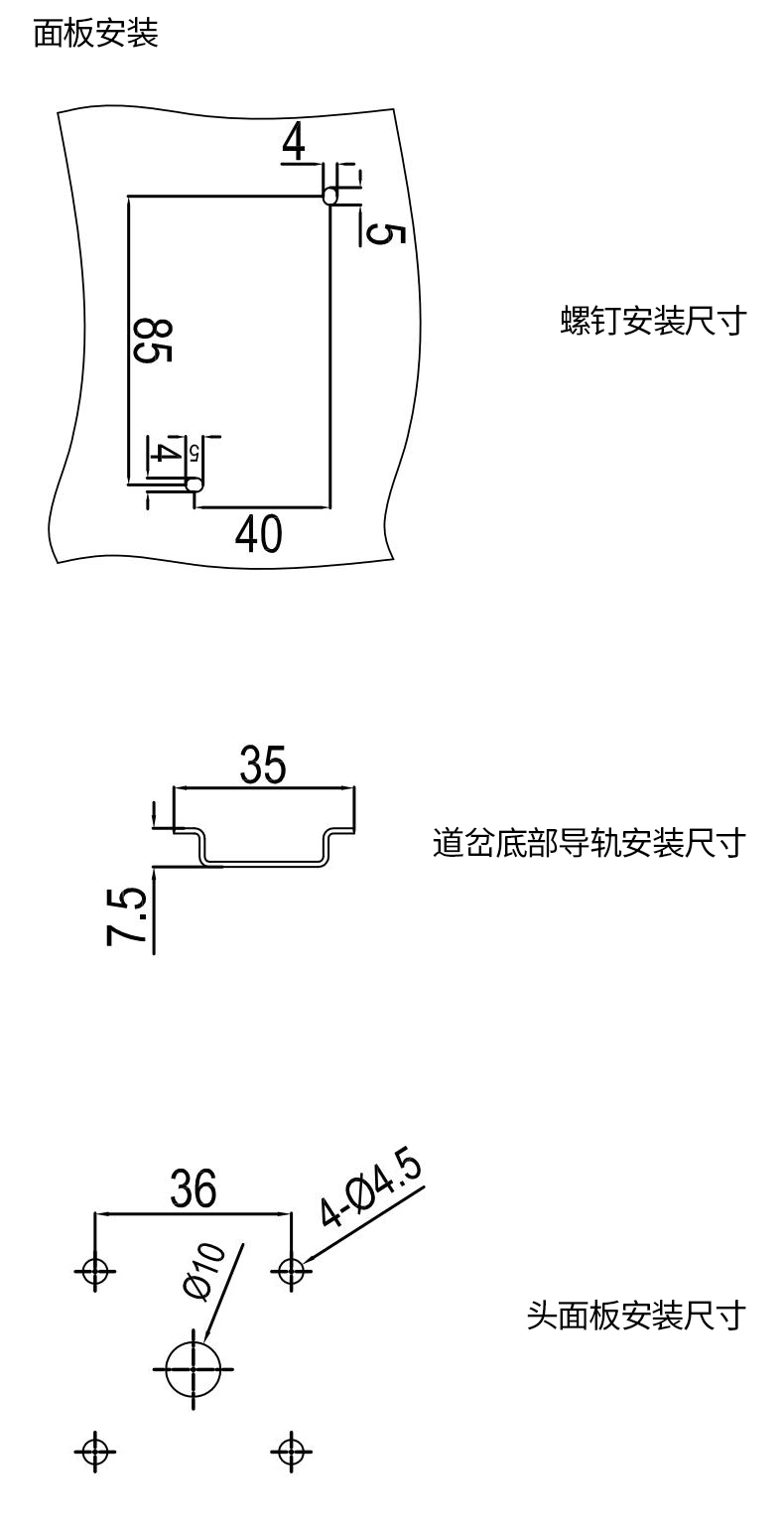

面板安裝尺寸：
