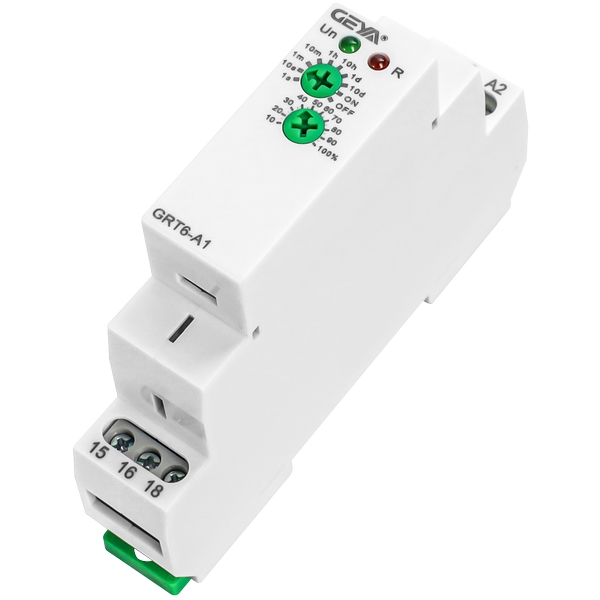

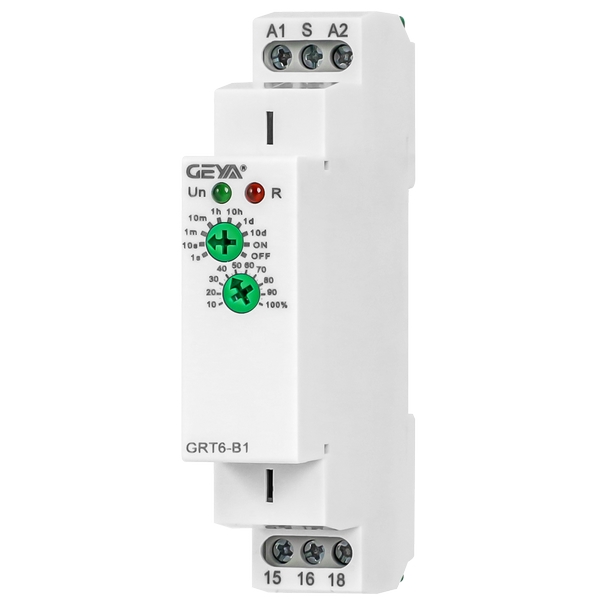

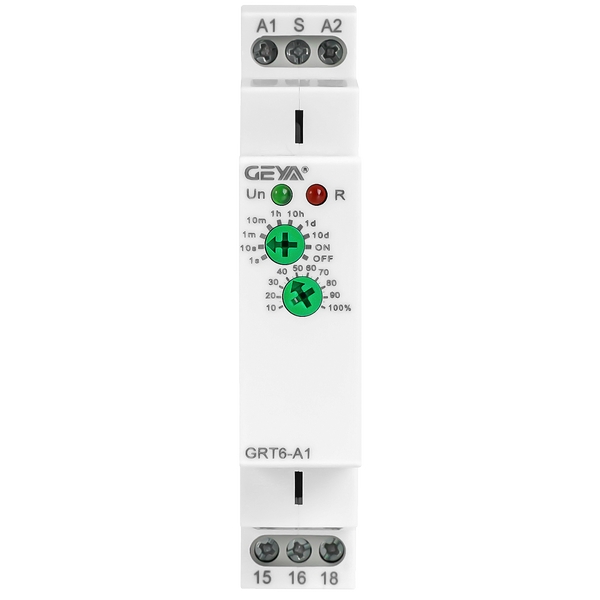

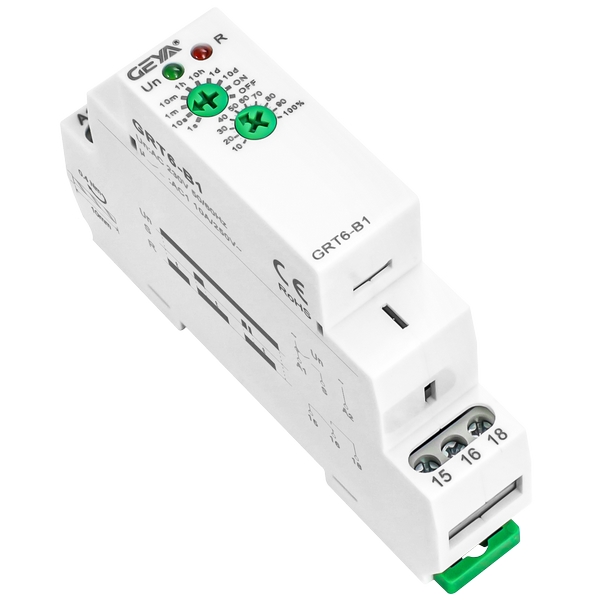

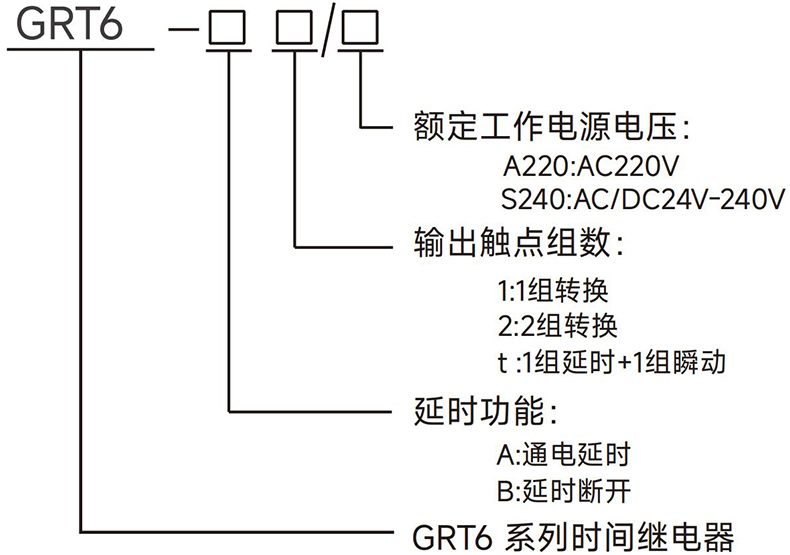

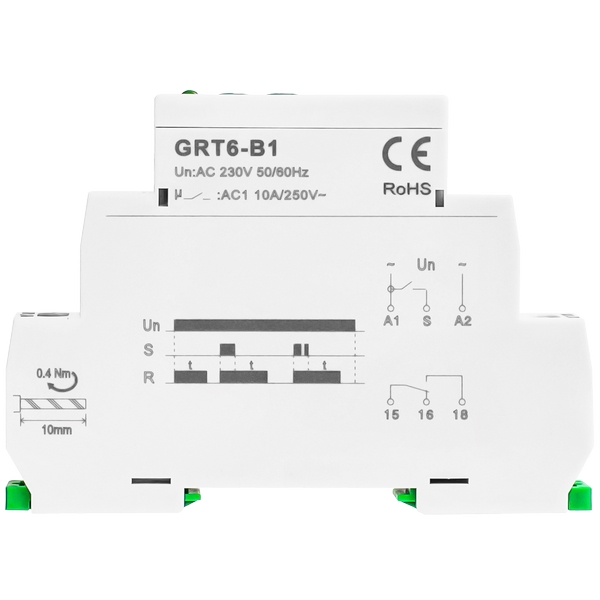

GRT6-A/B單功能時間繼電器

1、操作便捷：

- 面板旋鈕直接設定延時時間，0.1秒至10天的超寬范圍覆蓋10個可調檔位，無需復

雜編程。

2、雙模式可選：

- A型（通電延時）：電源接通后開始延時

- B型（延時斷開）：電源切斷后維持延時

3、多規格配置：

- 支持1組延時、2組延時或1組延時+1組瞬動觸點組合，適配不同控制場景。

4、強兼容性：

- AC/DC 24V-240V寬電壓設計

- LED狀態指示燈直觀顯示工作狀態

5、工業級設計

- 緊湊型18mm寬度機身，支持35mm標準卡軌安裝

- 繼電器輸出觸點容量達5A/250V AC

GRT6-A/B型單功能時間繼電器應用場合：

1、加熱設備：精確控制加熱元件通電時長

2、流體控制：水泵/風機延時啟停保護

3、照明系統：延時關閉電路管理

4、生產線設備：工序間隔時間控制

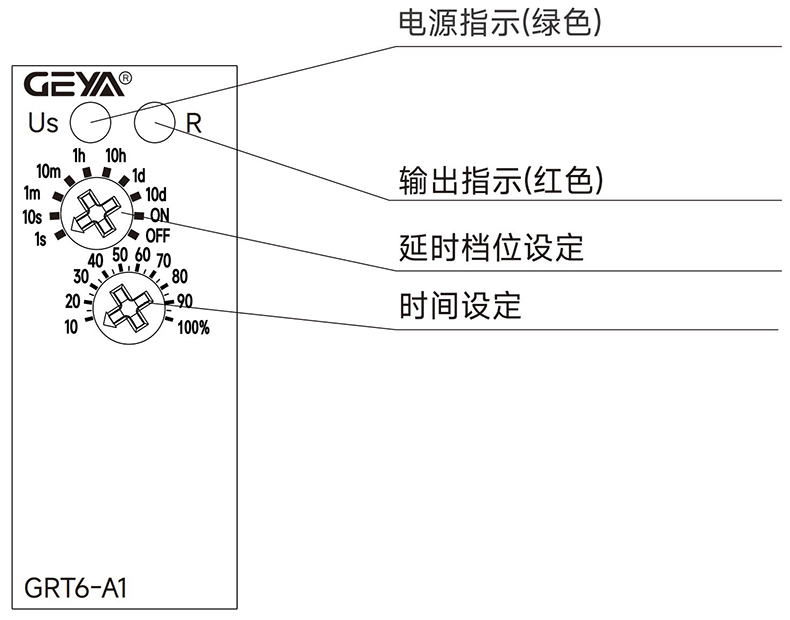

  旋鈕1:延時檔位設定，s表示秒，m表示分，h表示小時，d表示天

  ON表示繼電器動作(15-18/25-28閉合),

  OFF表示繼電器斷開(15-18/25-28斷開)。

  旋鈕2:延時時間細調，10%~100%可調。

  延時時間=旋鈕1×旋鈕2。

  例1:需要設定5秒，可將旋鈕1設為10s,旋鈕2設為50%,延時時間=10s×50%=5s。

  例2:需要設定8分，可將旋鈕1設為10m,旋鈕2設為80%,延時時間=10m×80%=8m。

功能

電源端子

額定控制電源電壓

S

2

4

0

消耗功率

額定控制電源電壓

A220

消耗功率

電源允許波動范圍

額定沖擊耐受電壓

額定絕緣電壓

電源指示燈

延時范圍

設定方式

設定精度

重復精度

溫度波動誤差

1組延時+1組瞬動

：Ith:10A;AC-15:Ue/le:250V/5A

小切換功率

輸出繼電器指示

機械壽命

電壽命(阻性負載)

復位時間

工作環境溫度

存儲和運輸環境溫度

安裝方式

防護等級

安裝位置

安裝海拔高度

污染等級

接線能力

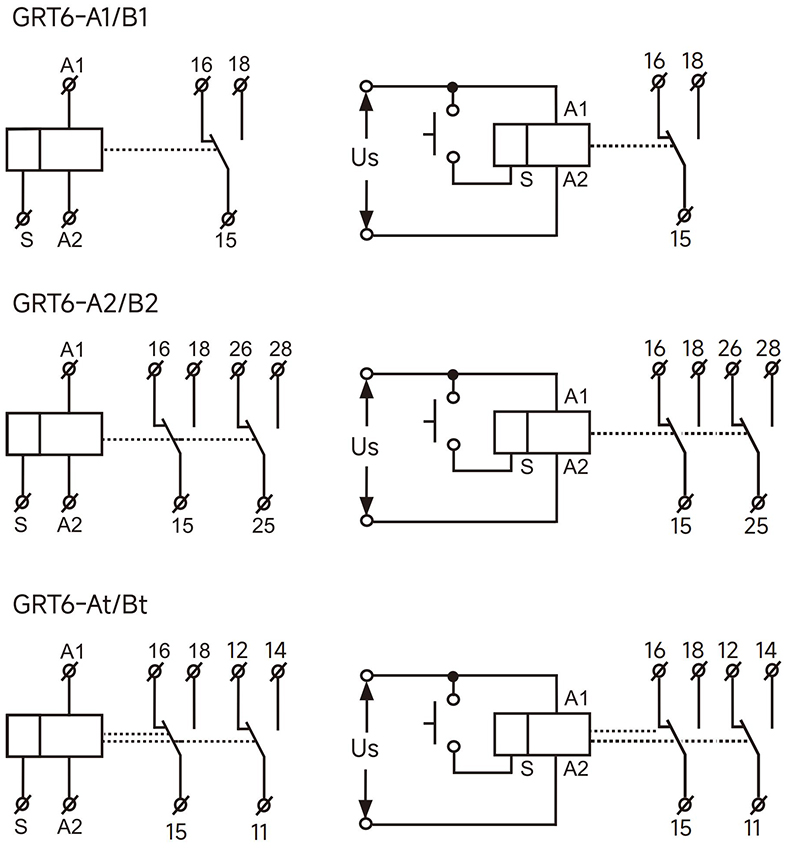

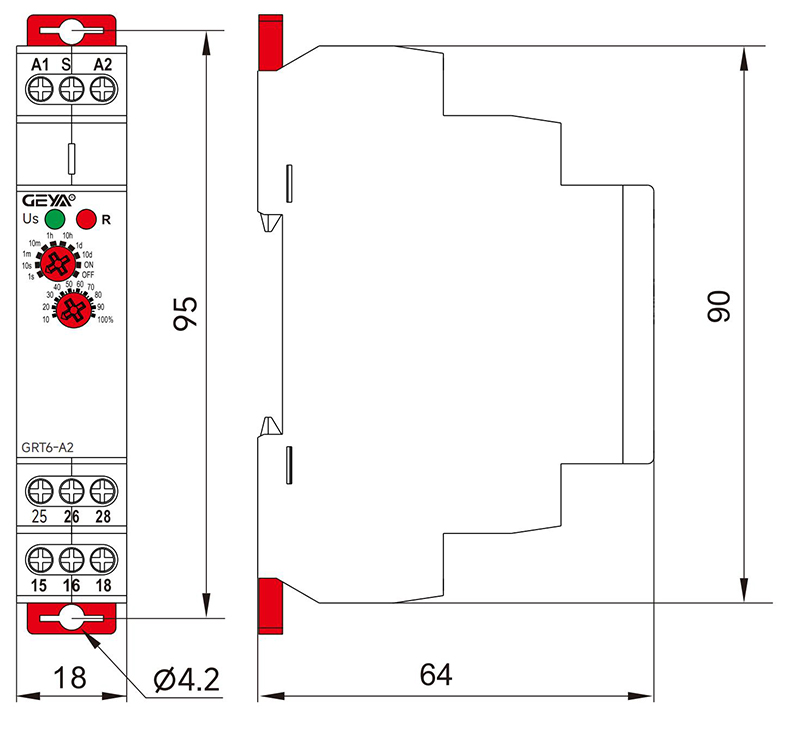

外形尺寸

重量

符合標準

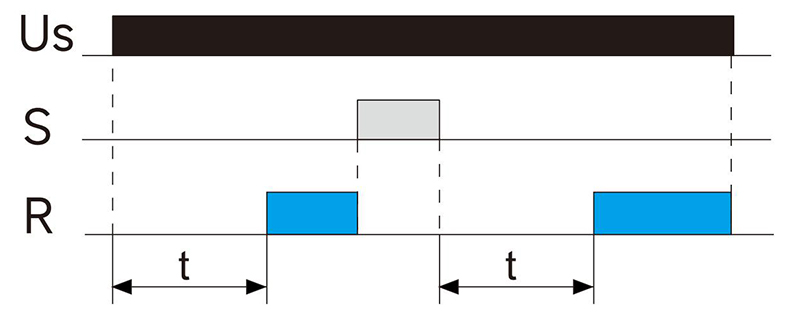

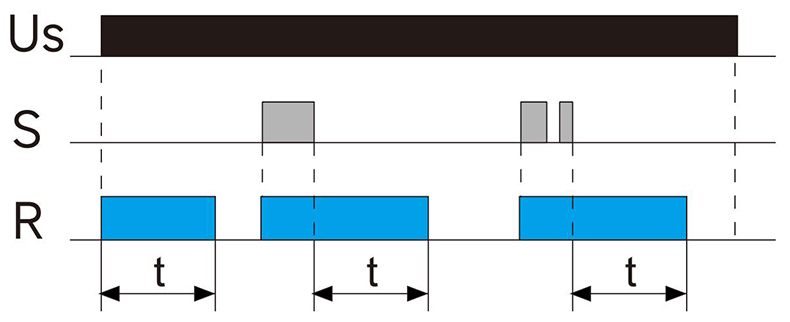

  當繼電器Us得電，繼電器開始延時，

  延時t后輸出觸點動作。繼電器Us斷電

  后，輸出觸點復位，S端子為復位端子，

  當S端子與A1接通后，繼電器重新清零

  延時,同時輸出觸點復位，如果S端子不

  用，請空置不接。

  當繼電器Us得電，繼電器輸出觸點動

  作并開始延時，延時t后輸出觸點復位。

  繼電器Us斷電后，輸出觸點復位，S端子

  為復位端子，當S端子與A1接通后，繼電

  器重新清零延時并復位，如果S端子不用，

  請空置不接。

  注：兩組輸出的規格，兩組觸點是同時

  動作的。

  注：兩組輸出的規格，兩組觸點是同時

  動作的。

  GRT6-At功能圖

  GRT6-Bt功能圖

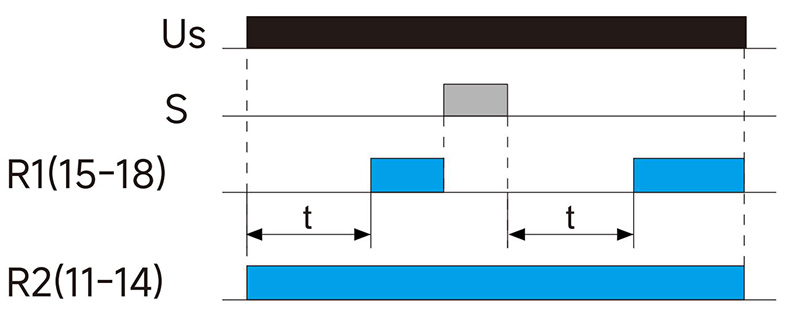

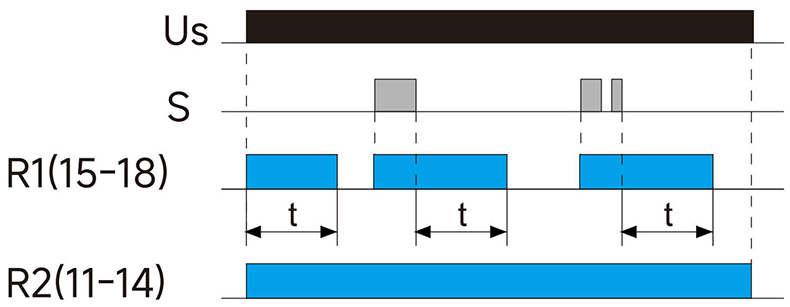

  當繼電器Us得電，繼電器R2立即動

  作，繼電器開始延時，延時t后R1輸出

  觸點動作。繼電器Us斷電后，輸出觸點

  R1/R2復位，S端子為復位端子，當S端

  子與A1接通后，繼電器R1重新清零延

  時,同時輸出觸點R1復位，如果S端子不

  用，請空置不接。

 當繼電器Us得電，繼電器R1/R2立即動

  作，繼電器開始延時，延時t后R1輸出觸點

  復位。繼電器Us斷電后，輸出觸點R1/R2

  復位，S端子為復位端子，當S端子與A1接

  通后，繼電R1重新復位清零延時，如果S

  端子不用，請空置不接。

  注：繼電器R1(15-16-18)為延時觸點，

  R2(11-12-14)為瞬動觸點。

  注：繼電器R1(15-16-18)為延時觸點，R2

  (11-12-14)為瞬動觸點。
