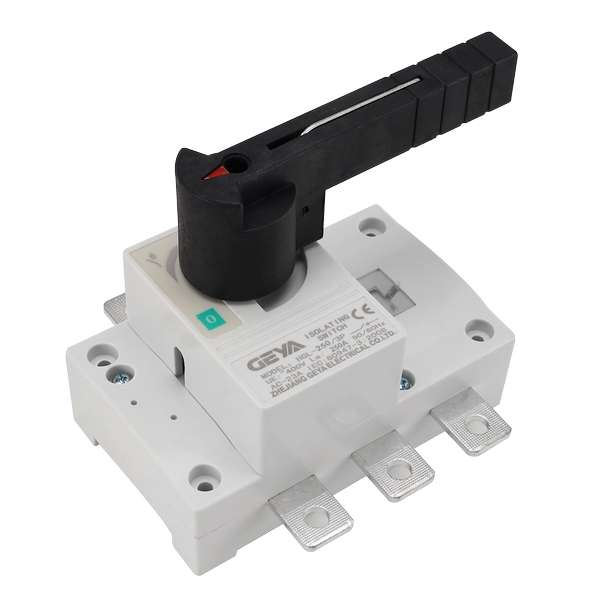

HGL-ST型高端款負荷隔離開關

1、適用于交流50Hz、額定電壓至660V、直流 電壓至440V、約定發熱電流至3200A的工企業配

電設備中。

2、廣泛應用于建筑、電力、石油化工及其他行業的配電 系統和自動化系統中。

3、適用于側面操作的接通與分斷 電路及電氣隔離之用。

4、適用于雙路電源的切換或兩臺負載設備的轉 換及安全隔離等。

HGL系列負荷隔離開關的特點：

1、造型美觀、新穎簡潔。

2、結構簡單、操作方便。

3、符合 IEC60947-3、GB140483標準。

HGL系列負荷隔離開關的工作條件：

1、周圍空氣溫度:不高于+40℃，不低于-5℃，24h內的平 均溫度不超過+35℃。

2、海拔:安裝地點的海拔不超過2000m。

3、相對濕度:在周圍溫度為+40℃時，空氣的相對濕度不超過50%，在較低的溫度下可以允

許有較高的相對濕度( 如: +20℃時可達90% )，但應考慮因溫度變化而偶爾產生在開關表 面

上的凝露。

4、周圍環境污染等級:3級。

5、安裝類別:III、IV類。

6、安裝條件:開關應垂直安裝在無搖動與沖擊振動的地 方及無爆炸危險的介質中，且介質中

無足以腐蝕金屬和破壞絕緣 的氣體與塵埃。

7、非正常工作條件下的使用場合，請與我公司協商。

1、開關采用彈簧蓄能、瞬時釋放的加速關合機構及同時接 通與斷開并聯雙斷點的觸頭結構，

大的提高了開關的電氣性能 與機械性能。

2、開關采用玻璃纖維增強不飽和聚脂模塑料及手動操作手 柄，具有很高的介電性能、防護能力

及可靠的操作安全性。

3、開關具有3、4(3+可通斷中性)之分。

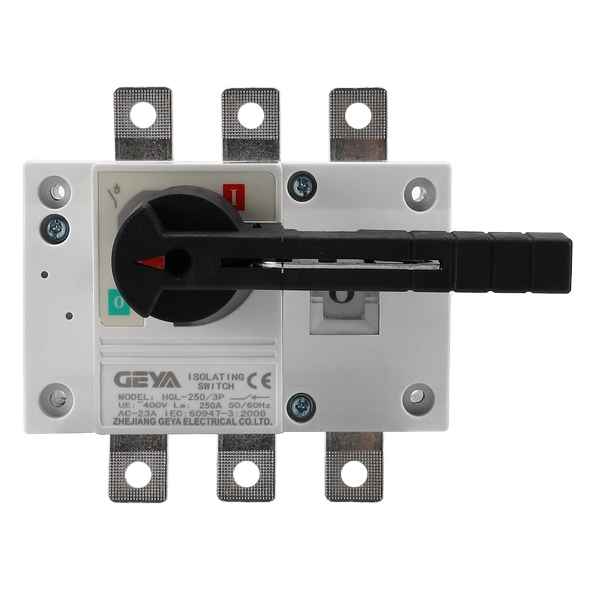

4、開關正面設有標記窗口，指示觸頭的通斷狀態;可根據需 要提供后面觀察窗口，直接觀察觸頭

的通斷狀態，保證開關操作 的可靠性和安全性。

5、操作手柄可直接裝在開關上操作(簡稱柜內操作)，也可通 過加長軸在配電柜門外操作(簡稱柜

外操作)，提供操作方便。

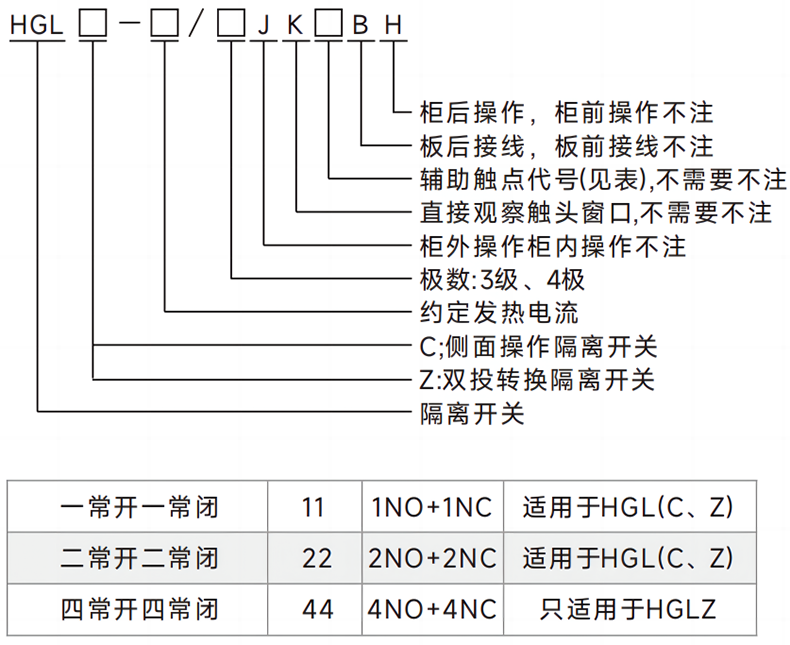

6、可根據需要提供常開常閉輔助觸點及安裝專用底板與板 前板后接線方式，以滿足用戶的多種

需求。

7、在分斷位置“0”時，可用兩至三把鎖鎖住手柄，以防止誤 操作。

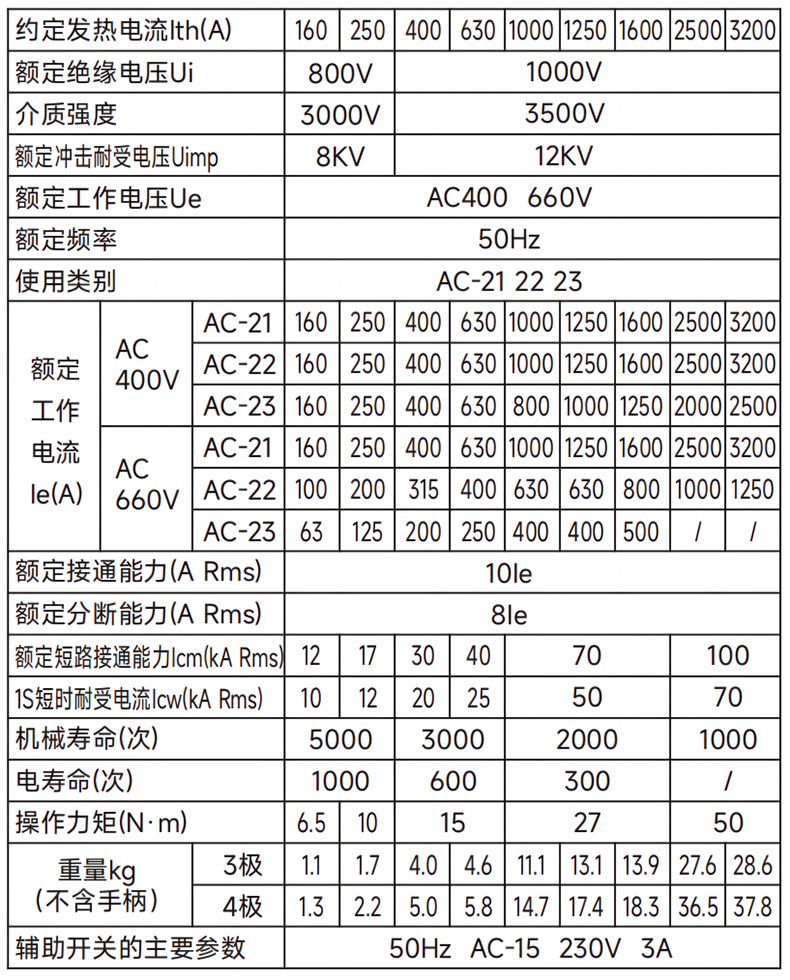

       2、HGLZ雙投轉換隔離開關的主要參數與HGL相對應。
