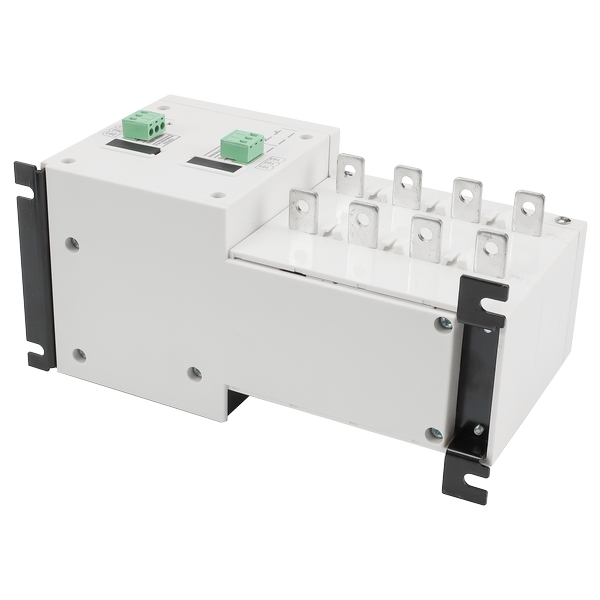

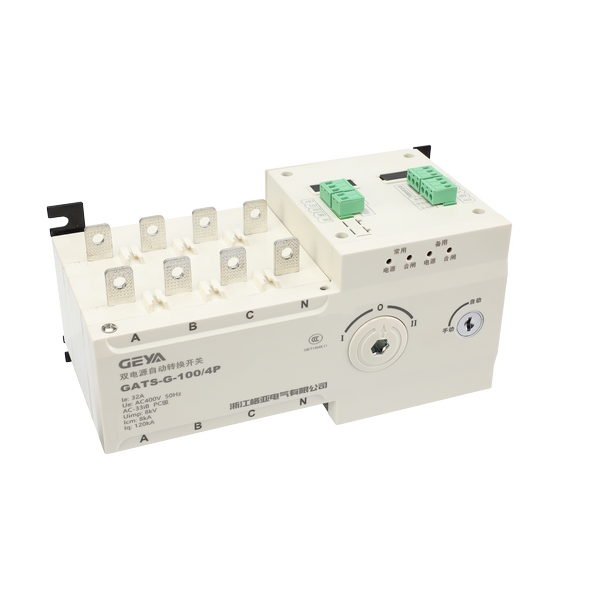

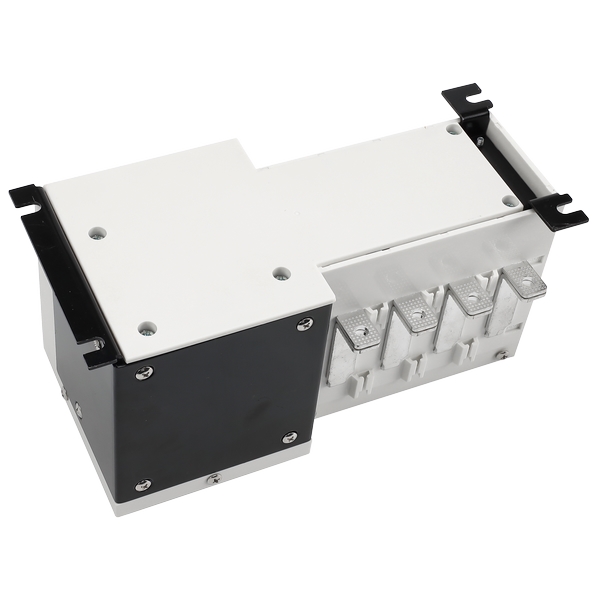

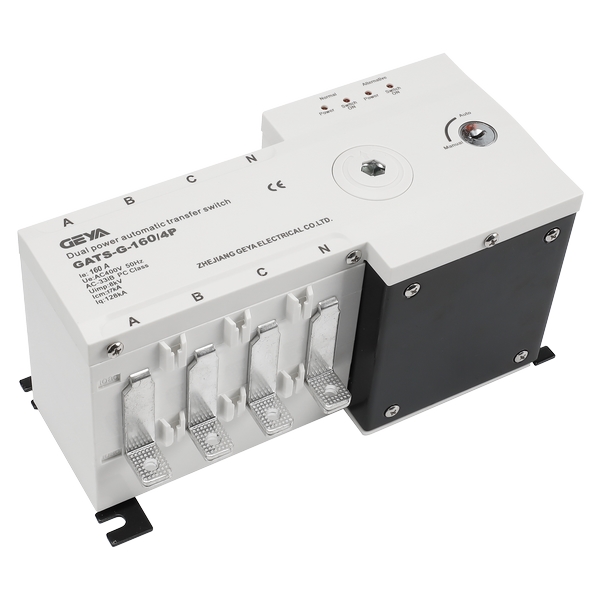

GATS-G-ST隔離型雙電源轉換開關

GATS-G-ST隔離型雙電源轉換開關應用場合：

該自動轉換開關具有“常用合閘”、“備用合閘”和“兩路斷開”位置。廣泛應用于供電系統的常用電源和

備用電源的自動轉換或兩臺負載設備的自動轉換及安全隔離等。

GATS-G-ST隔離型雙電源轉換開關工作條件：

1、周圍空氣溫度：周圍空氣溫度-5℃~+40℃,且24小時平均溫度值不超過+35℃。

2、大氣濕度：溫度為+40℃時，相對濕度不超過50%,月相對濕度90%,在較低的溫度下可以允許有

較高的相對濕度。對于溫度變化偶爾產生的凝露應采取的措施。

3、安裝高度：安裝地點的海拔高度不超過2000米。

4、污染等級：安裝地點環境污染等級為3級。

5、使用類別：使用類別為：AC-33iB。

6、電磁環境：適用于環境A。在環境B中使用本產品會產生有害的電磁干擾，再次情況下用戶需采取適當的

防護措施。

GATS-G-ST隔離型雙電源轉換開關運輸與儲存條件：

1、產品在運輸過程中，不得受雨雪侵襲。

2、儲存環境溫度為-25℃~+55℃之間，相對濕度不大于95%(25℃時)。

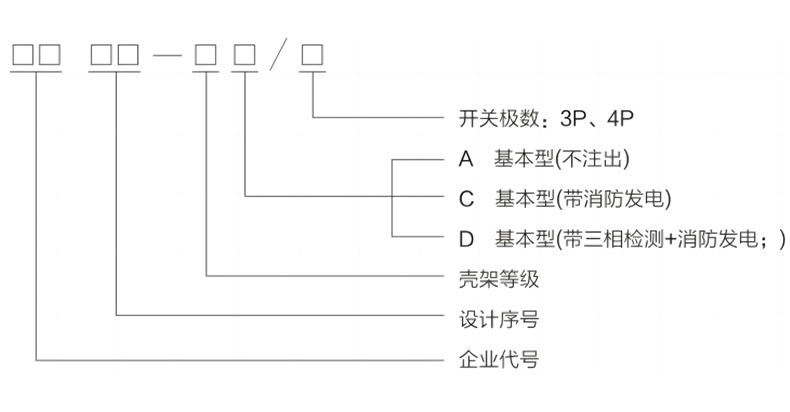

GATS-G-ST隔離型雙電源轉換開關型號及含義：

GATS-G-ST隔離型雙電源轉換開關產品功能介紹：

GATS-G-ST隔離型雙電源轉換開關功能參數：

項 目	功能代號	A型	C型	D型
工作電源		AC230V      50/60Hz
輔助工作電源電壓		AC230V
功耗		≤10W
工作位置		三個工作位置
操作方式		自動、手動和手動遙控操作
轉換方式		自投自復\自投不自復
顯示方式		僅電源及合閘信號發光二級管顯示
安裝方式		一體式
電壓監測功能		單相檢測	單相檢測	三相缺相檢測
發電機控制		無	有
消防聯動控制		無	有(無源觸點輸入)

GATS-G-ST隔離型雙電源轉換開關技術參數：

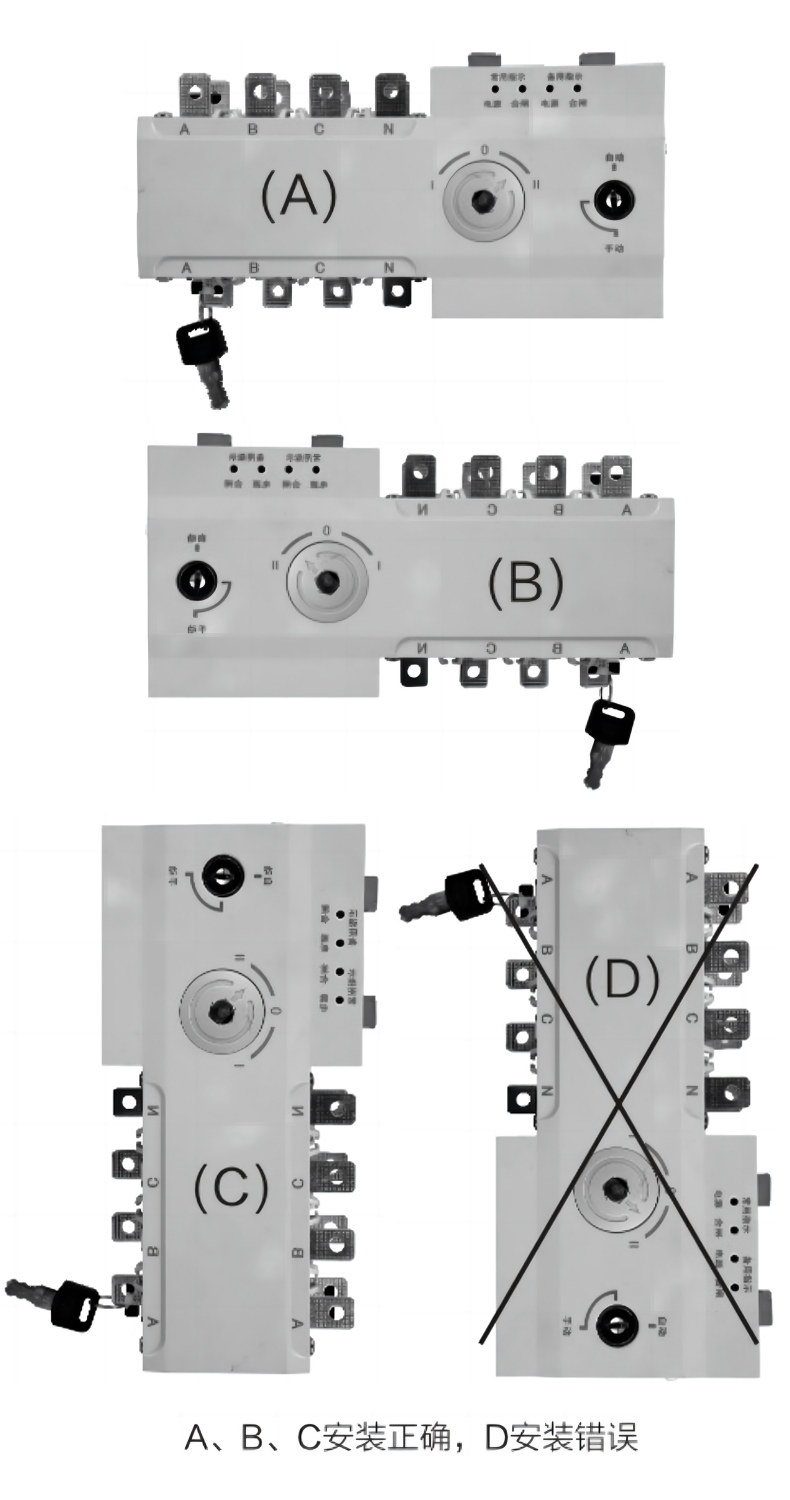

GATS-G-ST隔離型雙電源轉換開關安裝方式：

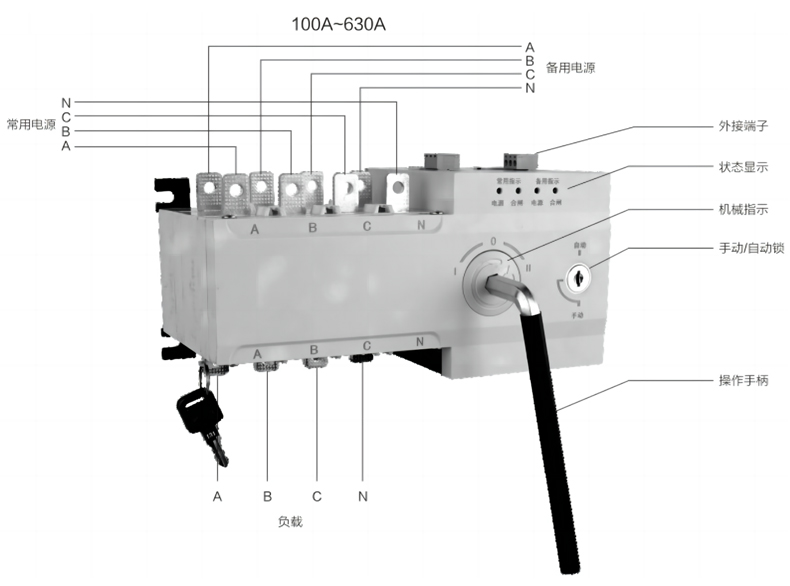

GATS-G-ST隔離型雙電源轉換開關接線示意圖：

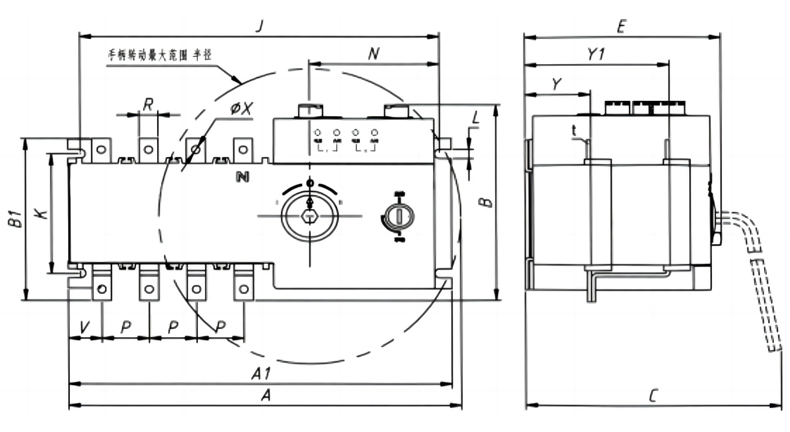

GATS-G-ST隔離型雙電源轉換開關產品尺寸：
