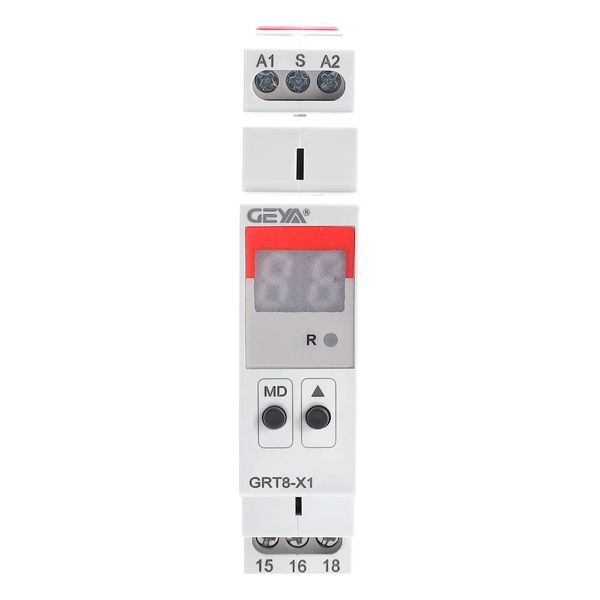

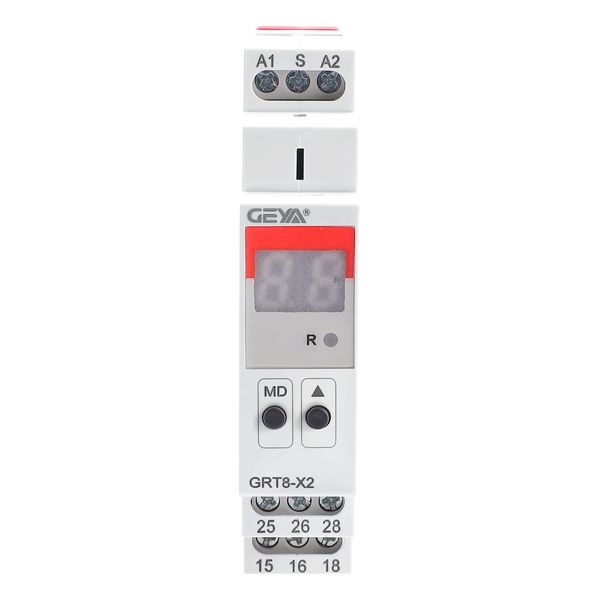

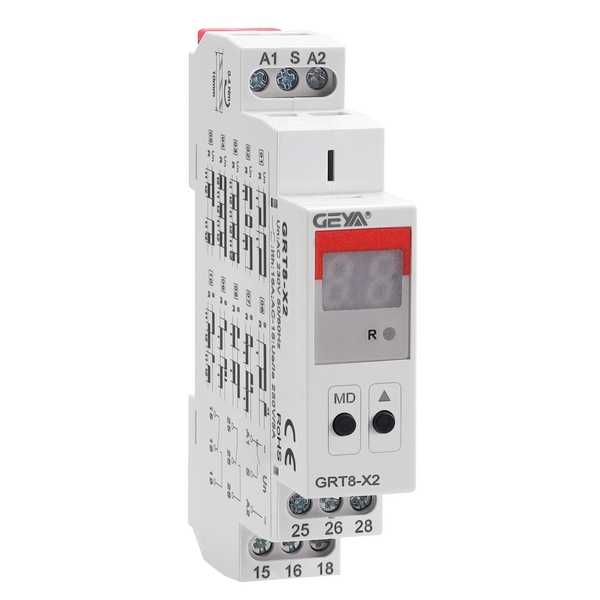

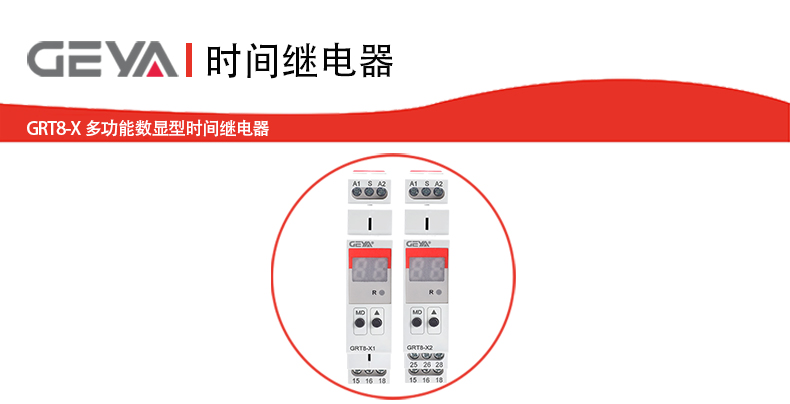

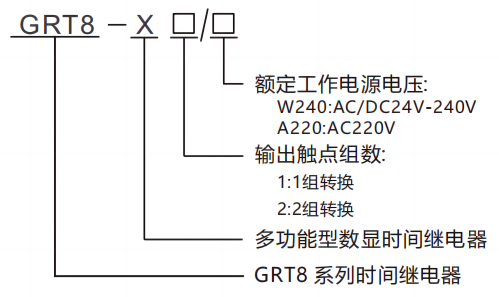

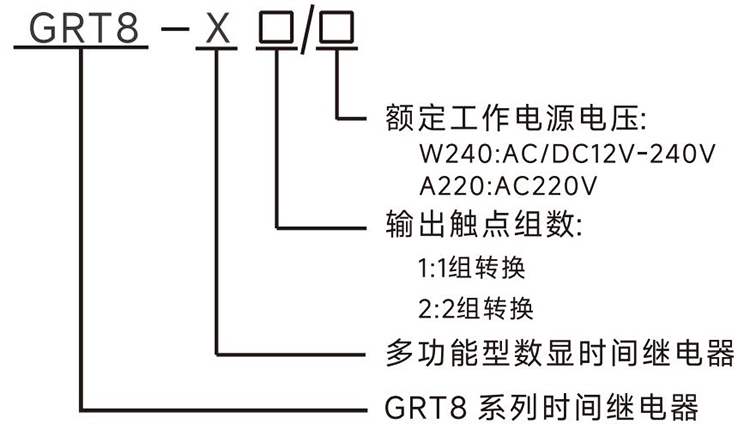

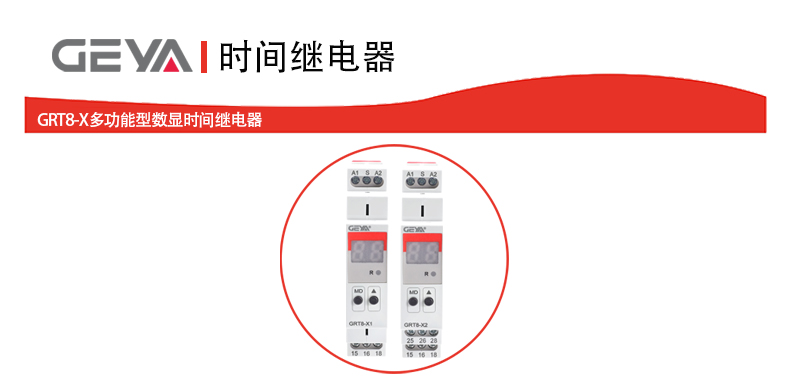

GRT8-X多功能型數顯時間繼電器

GRT8-X 多功能數顯型時間繼電器是現代工業控制系統中不可或缺的智能“時間管

家”。它將強大的功能、的適應性、用戶友好的操作以及緊湊的設計融為一體，為

工程師提供了高效、可靠且經濟的時序控制解決方案，是提升設備智能化水平和運行效

率的關鍵部件。

GRT8-X 多功能數顯型時間繼電器產品優勢：

1、一機多用，降低成本：

豐富的 20 種工作模式替代了多種單一功能時間繼電器，減少備件種類和庫存

成本。

2、適應性強，部署靈活：

超寬工作電壓(12-240V AC/DC)和緊湊體積(18mm)，輕松適應各種電氣環境和空

間限制。

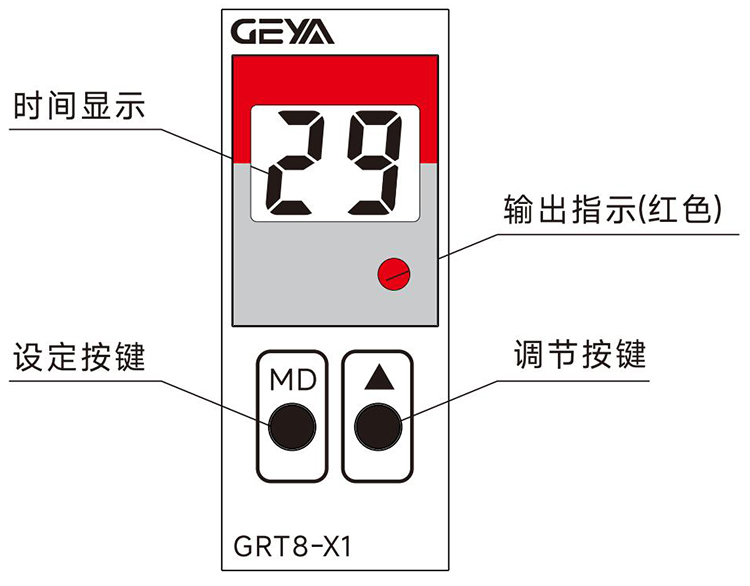

3、設定直觀，操作簡便：

數顯界面結合清晰的功能選擇，使參數設定直觀易懂，調試效率高。

4、運行可靠，監控便捷：

 LED 狀態指示燈提供即時反饋，保障系統穩定運行，便于維護。

5、覆蓋廣泛，應用無憂：

從 0.1 秒到 99 天的延時范圍，滿足從精密控制到超長周期任務的幾乎時序需

求。

GRT8-X 多功能數顯型時間繼電器產品特點：

1、時序靈活性：

提供高達 20 種精心設計的延時模式，滿足近乎時序邏輯需求。

- 電源控制延時 (5種)： 利用主電源的通斷作為觸發信號，實現上電延時、斷電延

時等基礎但關鍵的控制。

- 信號控制延時 (13種)： 通過外部獨立的控制信號（如按鈕、傳感器、PLC輸出）

精確觸發延時動作，包括累加延時、間隔觸發、單次循環等模式。

- ON/OFF 即時模式： 提供標準的通電立即動作(ON)和斷電立即動作(OFF)功能，

兼容基礎繼電器應用。

2、超寬廣的延時設定范圍：

延時時間可在 0.1 秒至 99 天 的驚人范圍內連續精確設定，輕松覆蓋從毫秒級精密

控制到長達數月的超長周期任務。

3、強大的電源適應性：

支持 AC/DC 12V 至 240V 的超寬工作電壓范圍，無論是低壓控制回路還是標準工

業電網，都能直接接入，無需額外轉換電源，大幅簡化系統設計。

4、運行狀態一目了然：

內置高亮度 LED 指示燈，實時清晰地指示繼電器線圈的吸合/釋放狀態以及電源狀

態，便于現場快速監控和故障診斷。

5、緊湊的安裝設計：

采用超薄設計，寬度僅為 18mm，可輕松安裝在配電箱內。標準 35mm 卡軌安裝，

安裝拆卸快速便捷，節省寶貴的控制柜空間。

GRT8-X 多功能數顯型時間繼電器產品應用：

GRT8-X 憑借其20 種延時模式和 0.1 秒至 99 天的超寬延時范圍，成為工業自動化和設

備控制領域的通用型核心組件，廣泛應用于：

1、工業自動化設備：

精確控制生產線上的機械手動作順序、傳送帶啟停間隔、注塑機保壓冷卻時間、裝配

工位節拍等。

2、智能照明系統：

實現樓宇走廊燈延時關閉、廣告燈箱定時開啟/關閉、路燈節能時序控制、舞臺燈光

效果切換等。

3、加熱與溫控系統：

管理烘箱、注塑機料筒、熱合機等設備的加熱元件通電時長、間歇工作周期以及后冷

卻時間。

4、電機與風機管理：

用于電動機的星三角啟動延時切換、多臺設備的順序啟停控制、風機間歇運行以實現

節能或防凍保護、水泵輪換運行控制。

5、通用時序邏輯控制：

適用于需要精確時間間隔、延時啟動、延時停止、周期性循環或單次觸發等復雜邏輯

的任何自動化場景。

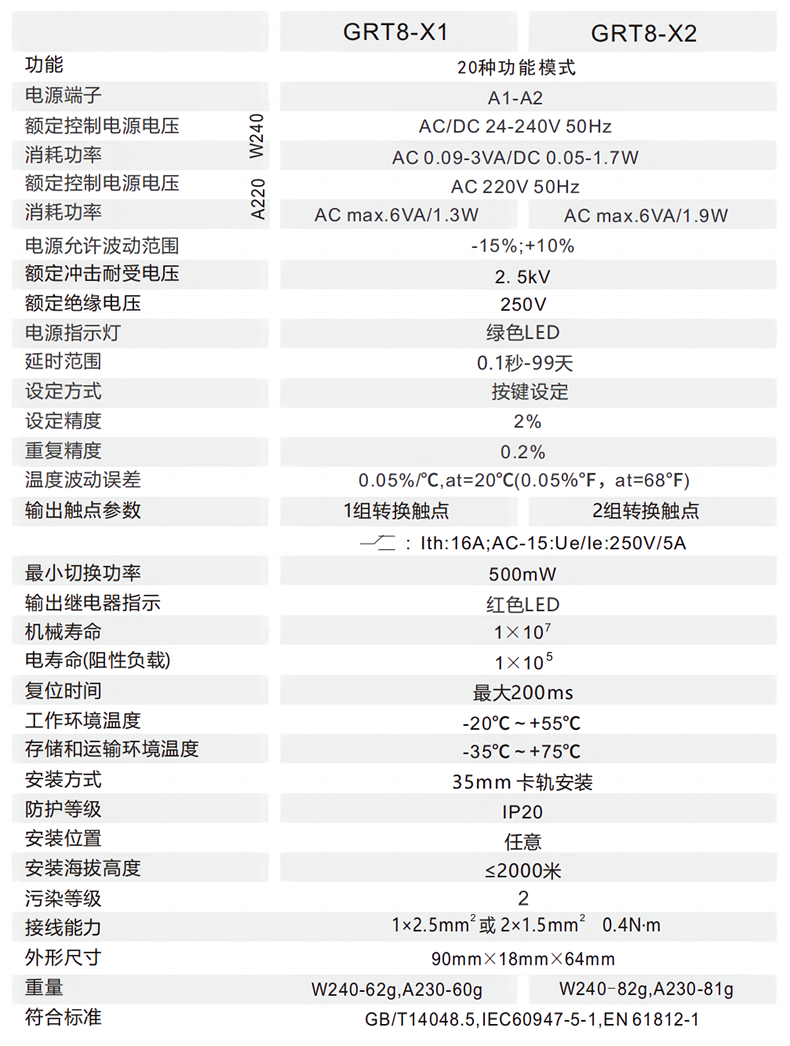

GRT8-X 多功能數顯型時間繼電器技術參數：

功能

電源端子

額定控制電源電壓

消耗功率

額定控制電源電壓

消耗功率

電源允許波動范圍

額定沖擊耐受電壓

額定絕緣電壓

延時范圍

設定方式

延時精度

重復精度

溫度波動誤差

1組轉換觸點

： Ith:16A;AC-15:Ue/le:250V/5A

小切換功率

輸出繼電器指示

機械壽命

電壽命(阻性負載)

復位時間

工作環境溫度

存儲和運輸環境溫度

安裝方式

防護等級

安裝位置

安裝海拔高度

污染等級

接線能力

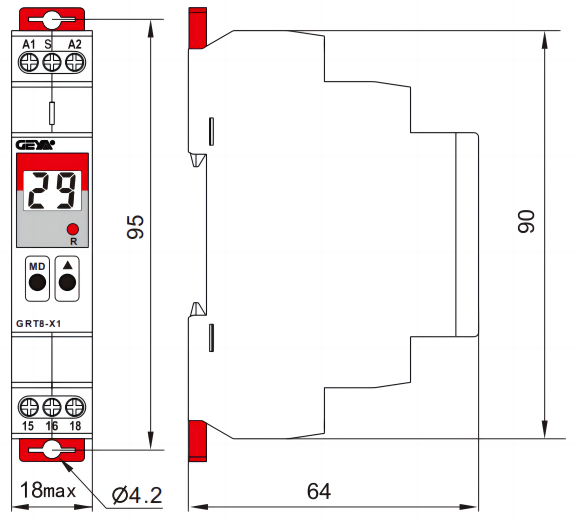

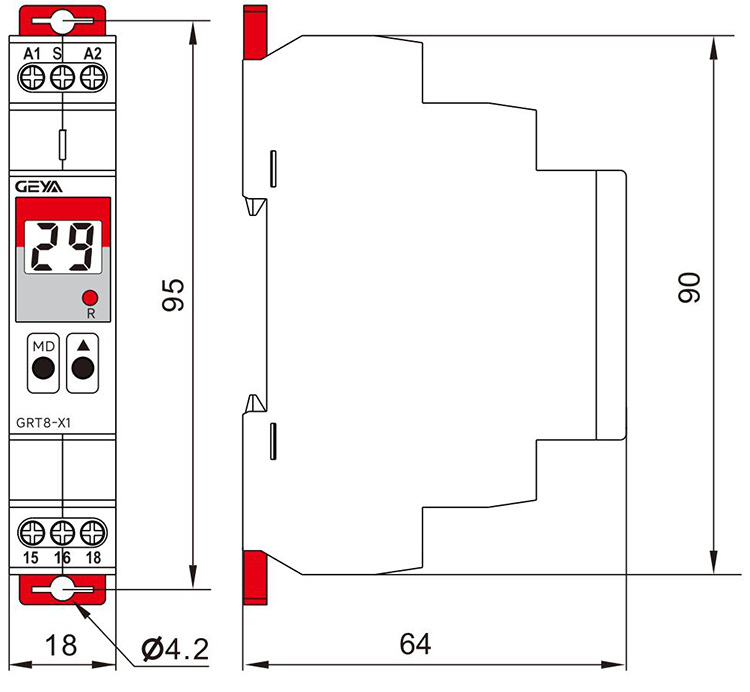

外形尺寸

重量

符合標準

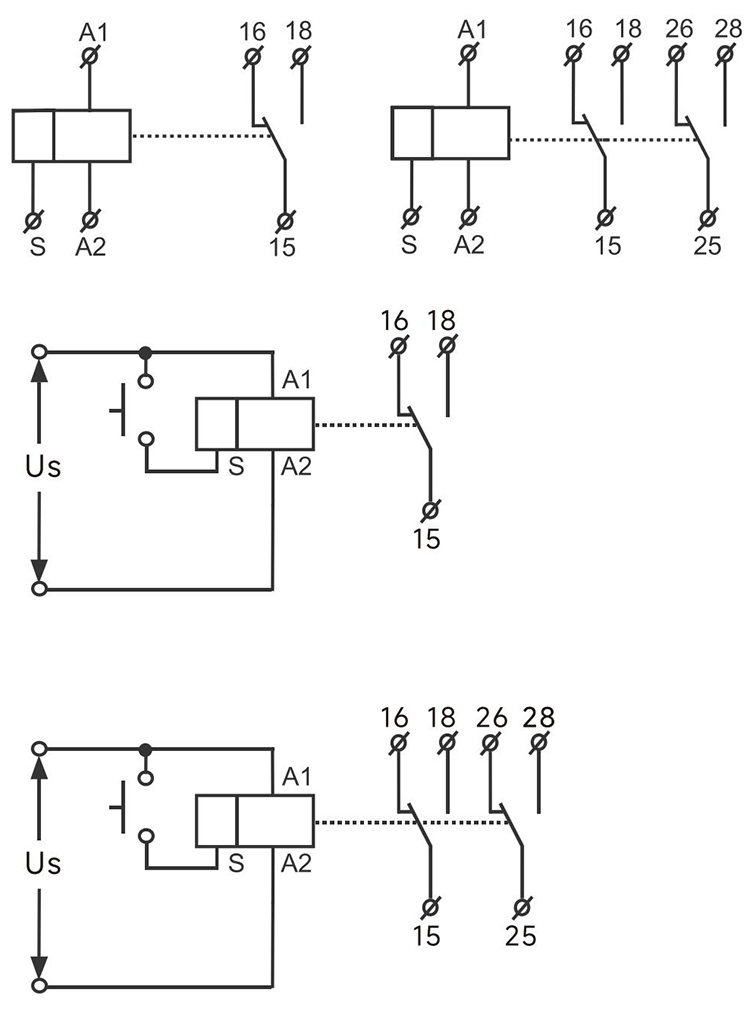

GRT8-X 多功能數顯型時間繼電器產品接線：

GRT8-X 多功能數顯型時間繼電器使用案例：

注意：使用案例僅供參考，便于理解繼電器工作原理，實際應用應該根據實際需要來接

線

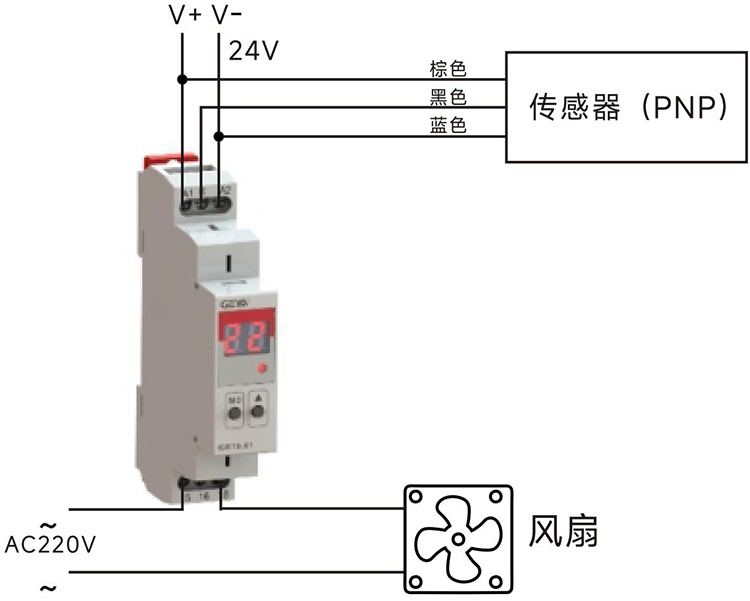

案例1:工作模式設定為07,通過傳感器(PNP)接入，當傳感器感應到信號時，繼電器

動作(15-18閉合),通風風扇工作，當傳感器失去信號時，繼電器延時t后斷開(15-18斷開

),通風風扇停止工作。

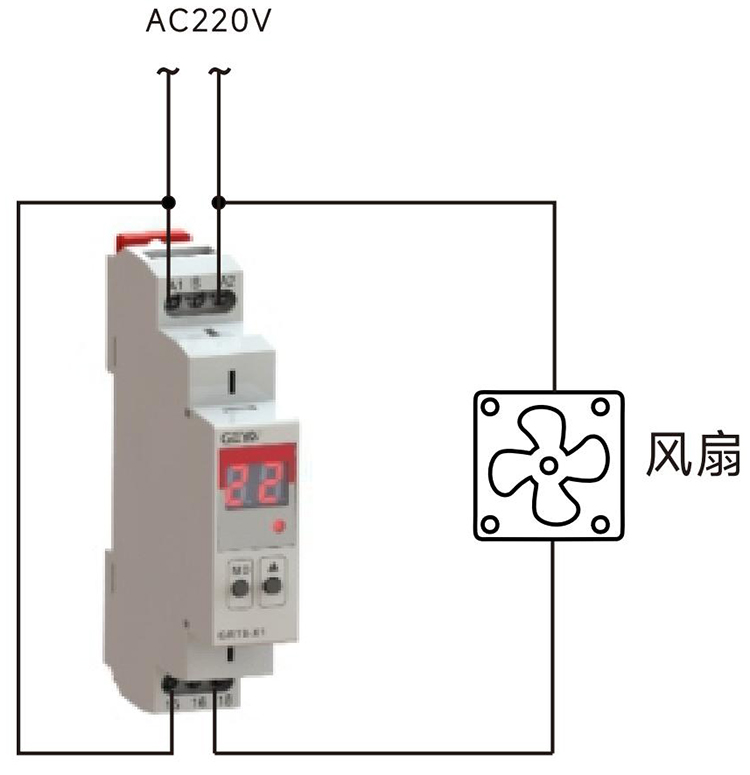

案例2:工作模式設定為03,通風風扇打開10小時，關閉1小時，循環打開和關閉通風

風扇。

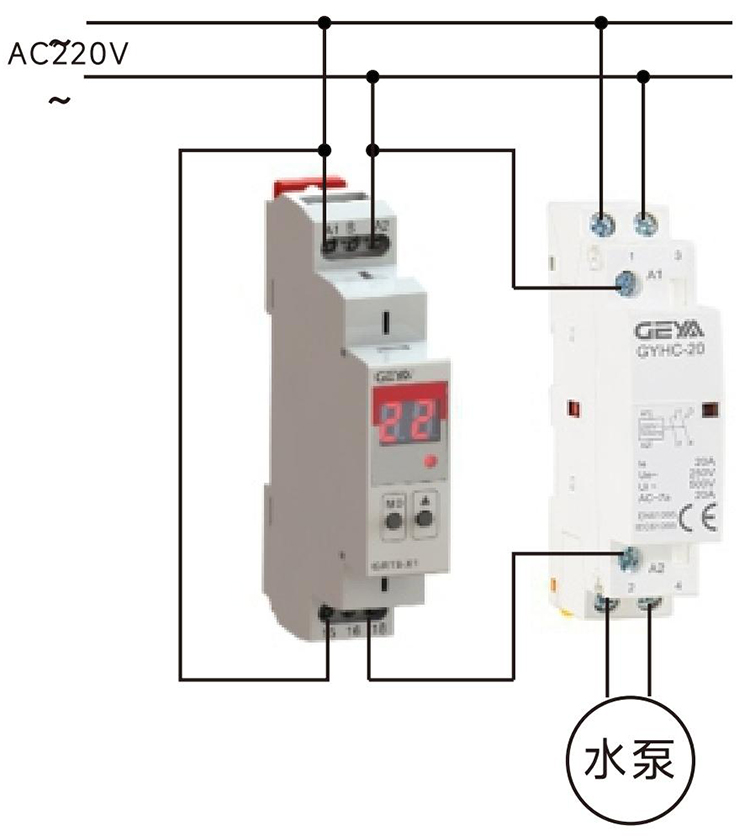

案例3:工作模式設定為02,時間繼電器得電動作(15-18閉合),接觸器閉合，水泵開始

工作，延時t到，繼電器斷開(15-18斷開),接觸器斷開，水泵停止工作。

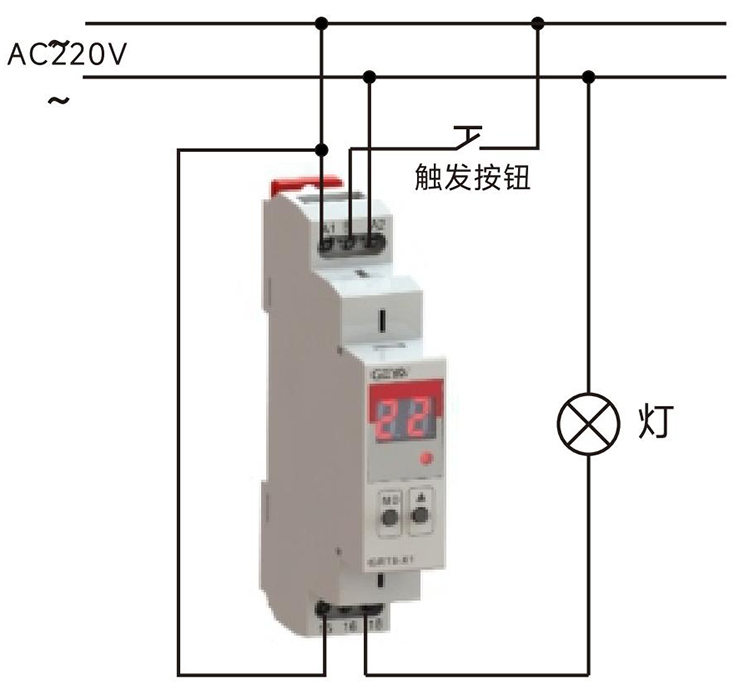

案例4:工作模式設定為08,按下觸發按鈕，時間繼電器動作(15-18閉合),點亮燈泡，

延時t到，繼電器斷開(15-18斷開),燈泡關閉。

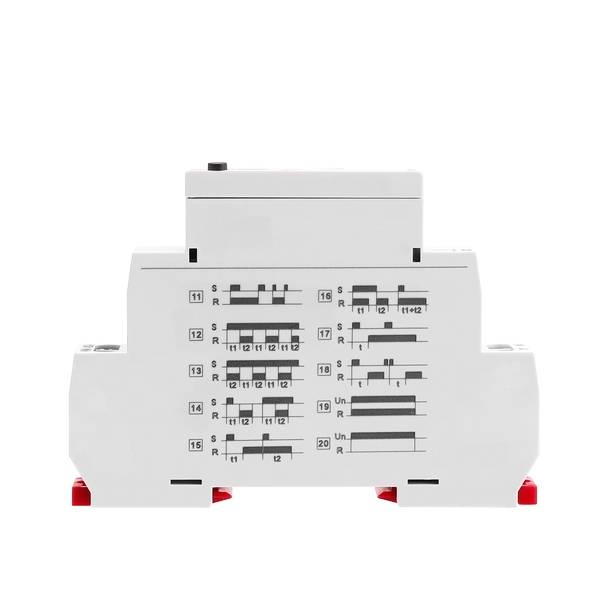

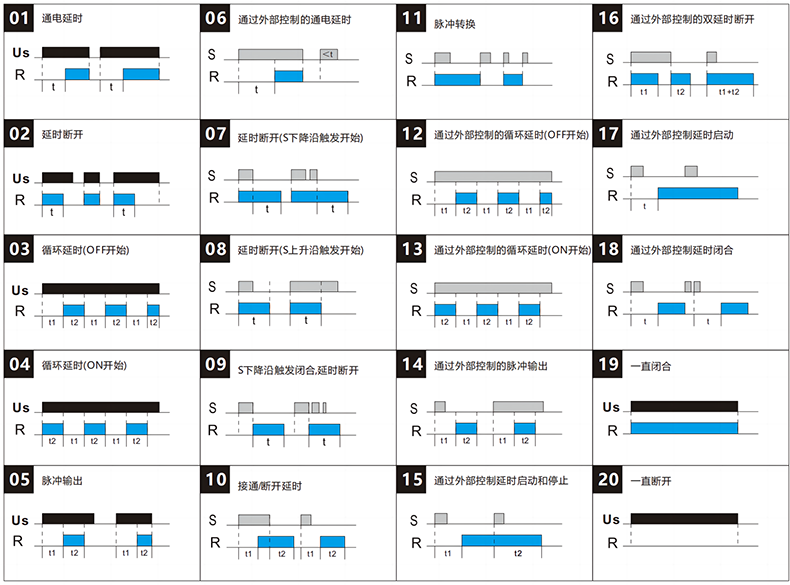

GRT8-X 多功能數顯型時間繼電器產品功能：

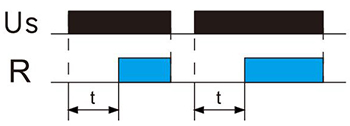

  1、通電延時

  當繼電器Us得電，繼電器開始延時，延

  時t后輸出觸點閉合。繼電器Us斷電后，

  輸出觸點斷開，S控制信號在這個功能模

  式中無效。

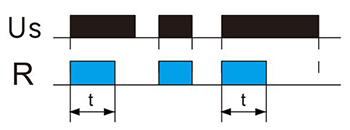

  2、延時斷開

  當繼電器Us得電，繼電器輸出觸點馬上

  閉合，開始延時，延時t后輸出觸點斷開，

  如延時時間t未到繼電器Us失電，則輸出

  觸點斷開，S控制信號在這個功能模式中

  無效。

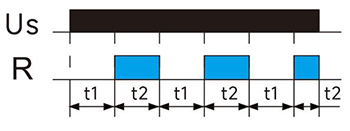

  3、循環延時(OFF開始)

  當繼電器Us得電，繼電器開始延時，延

  時t1后輸出觸點閉合，同時又經過延時

  時間t2后繼電器輸出觸點斷開，如此循

  環延時直到繼電器Us失電，S控制信號在

  這個功能模式中無效。

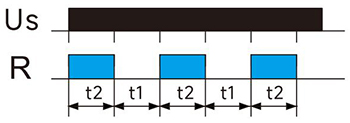

  4、循環延時(ON開始)

  當繼電器Us得電，繼電器閉合并開始延

  時，延時t2后輸出觸點斷開，同時又經過

  延時時間t1后繼電器輸出觸點閉合，如此

  循環延時直到繼電器Us失電，S控制信號

  在這個功能模式中無效。

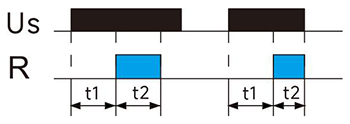

  5、脈沖輸出

  當繼電器Us得電，繼電器開始延時，延時

  t1后輸出觸點閉合，同時又經過延時時間

  t2后繼電器斷開并保持，繼電器Us斷電后，

  輸出觸點斷開。S控制信號在這個功能模式

  中無效。

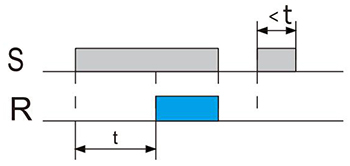

  6、通過外部控制的通電延時

  當繼電器Us處于通電狀態，當S控制端接

  通時，繼電器開始延時，延時t后輸出觸點

  閉合，當S控制端斷開后輸出觸點斷開。

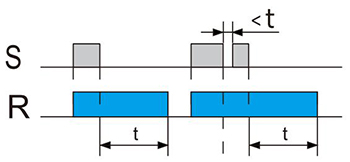

  7、延時斷開(S下降沿觸發開始)

  當繼電器Us處于通電狀態，當S控制端接

  通時，繼電器馬上閉合，當S控制端斷開

  時，開始延時，延時t后輸出觸點斷開，延

  時過程S控制端重新接通并斷開，延時

  t清零重新延時。

  8、延時斷開(S上升沿觸發開始)

  當繼電器Us處于通電狀態，當S控制端接通

  時，繼電器閉合，同時繼電器開始延時，延

  時t后輸出觸點斷開，延時t過程中S控制端

  重新接通，延時t保持不變繼續延時。

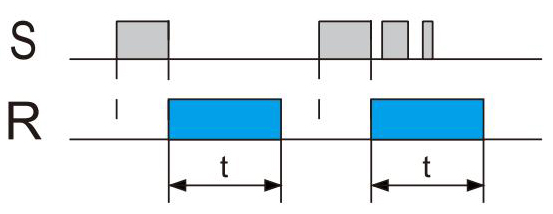

  9、S下降沿觸發閉合，延時斷開

  當繼電器Us處于通電狀態，當S控制端斷

  開時，繼電器閉合，同時繼電器開始延時，

  延時t后輸出觸點斷開，延時t過程中S控制

  端重新接通斷開，延時t保持不變繼續延時

  10、接通/斷開延時

  當繼電器Us處于通電狀態，當S控制端接通

  時，繼電器開始延時，延時t1后輸出觸點閉

  合，當S控制端斷開時，繼電器開始延時，

  延時t2后輸出觸點斷開。

  11、脈沖轉換

  當繼電器Us處于通電狀態，當S控制端接通

  時，繼電器輸出觸點狀態轉換。

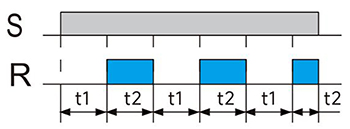

  12、通過外部控制的循環延時(OFF開始)

  當繼電器Us處于通電狀態， S端子閉合繼

  電器開始延時，延時t1后輸出觸點閉合，

  同時又經過延時時間t2后繼電器輸出觸點

  斷開，如此循環延時直到S端子斷開。

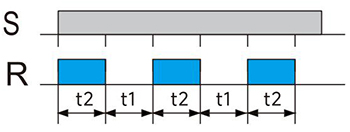

  13、通過外部控制的循環延時(ON開始)

  繼電器Us處于通電狀態，S端子閉合繼電

  器閉合并開始延時，延時t2后輸出觸點斷

  開，同時又經過延時時間t1后繼電器輸出

  觸點閉合，如此循環延時直到S端子斷開。

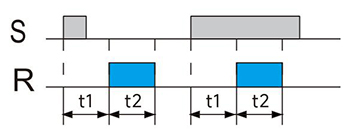

  14、通過外部控制的脈沖輸出

  繼電器Us處于通電狀態，當S端子閉合，

  繼電器開始延時，延時t1后輸出觸點閉

  合，同時又經過延時時間t2后繼電器斷

  開。

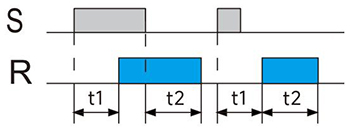

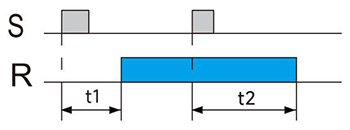

  15、通過外部控制延時啟動和停止

  繼電器Us處于通電狀態，當S端子觸發，

  繼電器開始延時，延時t1后輸出觸點閉

  合并保持，當S端子再次觸發，繼電器開

  始延時，延時時間t2后繼電器斷開。

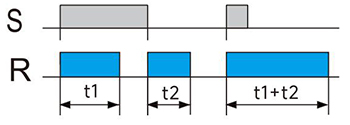

  16、通過外部控制的雙延時斷開

  繼電器Us處于通電狀態，當S端子閉合，

  繼電器閉合并開始延時，延時t1后輸出

  觸點斷開，當S端子斷開，繼電器重新閉

  合并開始延時，延時時間t2后繼電器斷開。

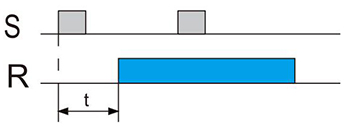

  17、通過外部控制延時啟動

  繼電器Us處于通電狀態，當S端子閉合，

  繼電器開始延時，延時t后輸出觸點閉合

  并保持，當繼電器Us斷開，繼電器斷開。

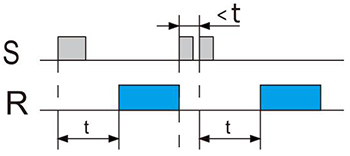

  18、通過外部控制延時閉合

  繼電器Us處于通電狀態，當S端子觸發，

  繼電器開始延時，延時t后輸出觸點閉合，

  再次觸發，繼電器斷開并開始延時，延時

  t后輸出觸點閉合。延時過程中S端子觸發，

  重新開始延時。當繼電器Us斷開，繼電器

  斷開。

  19、一直閉合

  繼電器Us處于通電狀態，繼電器閉合， Us

  處于斷電狀態，繼電器斷開。

  20、一直斷開

  繼電器Us處于通電或斷電狀態，繼電器都斷

  開。
