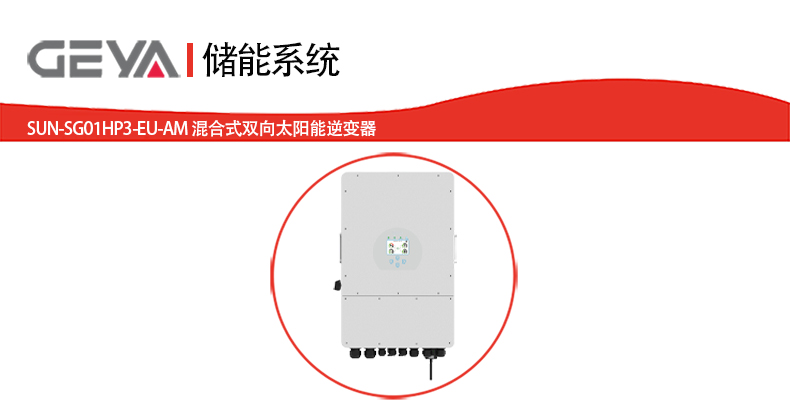

SUN-SG01HP3-EU-AM混合式雙向太陽能逆變器

1、?100%三相不平衡輸出能力?

每相獨立支持100%負載不平衡分配，完美適應復雜用電場景（如單相大功率設備運

行），三相電力系統穩定高效，避免傳統逆變器因負載不均導致的效率損失。

2、?交流耦合改造與多機并聯擴展?

(1)作為交流耦合器，可直接接入現有太陽能系統進行升級改造，無需更換原有設備，

降低改造成本。

(2)支持并網與離網模式下10臺逆變器并聯，靈活擴展系統容量（可達數百

千瓦），滿足從小型家庭到大型工商業的多樣化能源需求。

3、?多電池并聯兼容性?

支持多個電池組并聯使用，用戶可根據儲能需求自由擴展電池容量，實現更長離網

續航或更大規模削峰填谷，提升能源自給率。

4、?50A大電流充放電性能?

充放電電流達50A，快速響應高功率需求場景（如瞬間負載啟動或緊急供電），

同時縮短電池充能時間，提升系統動態響應能力。

5、?高壓電池系統，高效節能?

適配高壓電池組，減少能量傳輸損耗，系統整體效率提升至行業水平，降

低用電成本。

6、?6時段智能充放電管理?

用戶可自定義每日6個時間段的充放電策略，結合分時電價、光照條件及用電習慣，

自動優化儲能與用電計劃，化經濟收益。例如：谷電時段充電、峰電時段放電，

或優先太陽能自用。

7、?柴油發電機能量存儲功能?

突破性支持柴油發電機能源接入，可將富余的燃油發電電力存儲至電池，避免能源

浪費，提升發電機利用率，尤其適合無電網地區或應急備用場景。

SUN-SG01HP3-EU-AM 混合式雙向太陽能逆變器產品應用：

1、?現有太陽能系統升級?：通過交流耦合技術快速改造舊系統，提升發電利用率與

儲能能力。

2、?離網/微電網供電?：多機并聯與多電池組擴展，為偏遠地區或獨立建筑提供穩定

電力。

3、?多能源混合管理?：整合光伏、電網、柴油發電機及儲能電池，構建高彈性能源

網絡，應對停電或端天氣。

4、?工商業峰谷套利?：結合分時電價與智能充放電，降低企業用電成本，提升綠色

能源占比。

SUN-SG01HP3-EU-AM 混合式雙向太陽能逆變器技術參數：

電池輸入數據

電池類型

鋰離子

蓄電池電壓范圍（V）

160-700

充電電流（A）

30

30

37

50

放電電流（A）

30

30

37

50

L離子電池的充電策略

BMS自適應

電池輸入數量

1

PV串輸入數據

直流輸入功率（W）

6500

7800

10400                    13000

15600

19500

26000

32500

直流輸入電壓（V）

1000

啟動電壓（V）

180

MPPT電壓范圍（V）

150-850

額定直流輸入電壓（V）

600

700

輸入短路電流（A）

30+30

39+30

39+39

工作光伏輸入電流（A）

20+20

26+20

26+26

MPP跟蹤器數量/每個MPP跟蹤器的字符串數量

2/1+1

2/2+1

2/2+2

交流輸入/輸出數據

額定交流輸入/輸出有功功率（W）

5000

6000

8000

10000

12000

15000

20000

25000

交流輸入/輸出視在功率（VA）

5500

6600

8800

11000

13200

16500

22000

27500

峰值功率（離網）（W）

1.5 times of rated power,10s

額定交流輸入/輸出電流（A）

7.6/7.3

9.1/8.7

12.2/11.6

15.2/14.5

18.2/17.4

22.8/21.8

30.4/29

37.9/36.3

交流輸入/輸出電流（A）

8.4/8

10/9.6

13.4/12.8

16.7/16

20/19.2

25/24

33.4/31.9

41.7/39.9

三相不平衡輸出電流（A）

13

13

18

22

25

30

35

41.7

連續交流通電（電網到負載）（A）

40

80

額定輸入/輸出電壓/范圍（V）

220/380V,230/400V 0.85Un-1.1Un

電網連接形式

3L+N+PE

額定輸入/輸出電網頻率/范圍

50Hz/45Hz-55Hz 60Hz/55Hz-65Hz

功率因數調整范圍

0.8 leading-0.8 lagging

總電流諧波失真THDi

<3%(of nominal power)

直流注入電流

<0.5%In

效率

效率

97.60%

歐盟效率

97.00%

MPPT效率

>99%

設備保護

集成的

直流性反向連接保護、交流輸出過電流保護
交流輸出過壓保護、交流輸出短路保護、熱保護
直流端子絕緣阻抗監測、直流分量監測、接地故障電流監測
電網監測、孤島保護監測、接地故障檢測、直流輸入開關
過電壓負載降保護、剩余電流（RCD）檢測、浪涌保護等級

浪涌保護等級

類型（直流），類型I（交流）

界面

通信接口

WIF,RS485,CAN

一般數據

工作溫度范圍

-40 to+60℃,>45℃ 降額

允許的環境濕度

0-100%

允許高度

2000m

噪音

≤55 dB(A)

防護等級（IP）

IP65

逆變器拓撲

非隔離

過電壓類別

OVCII(DC),OVCIH(AC)

機柜尺寸（寬*高*深）[mm]

408*638*237（不含連接器和支架）

重量[kg]

30.5

擔保

標準5年，延長保修期

冷卻方式

自然冷卻

智能風冷

電網調節

IEC61727,JEC 62116,CEI0-21,EN 50549,NRS 097,RD 140,UNE 217002,OVE-Richtlinie R25,G99,VDE-AR-N4105

安全EMC/標準

IEC/EN 61000-6-1/2/3/4,IEC/EN62109-1,IEC/EN 62109-2
